Максимальное напряжение на входе 28 В пост. тока
Входное сопротивление, R
i
приблизительно 4 кΩ
Все цифровые входы имеют гальваническую развязку от напряжения питания (PELV) и других высоковольтных клемм.
1) Клеммы 27 и 29 могут быть также запрограммированы как выходные.
Аналоговые входы
Количество аналоговых входов 2
Номер клеммы 53, 54
Режимы Напряжение или ток
Выбор режима Переключатели S201 и S202
Режим напряжения Переключатель S201/S202 = OFF (U) — выключен
Уровень напряжения От 0 до +10 В (масштабируемый)
Входное сопротивление, R
i
около 10 кΩ
Максимальное напряжение ± 20 В
Режим тока Переключатель S201/S202 = ON (I) — включен
Уровень тока От 0/4 до 20 мА (масштабируемый)
Входное сопротивление, R
i
Около 200 Ω
Максимальный ток 30 мА
Разрешающая способность аналоговых входов 10 бит (+ знак)
Точность аналоговых входов Погрешность не более 0,5 % от полной шкалы
Полоса частот 200 Гц

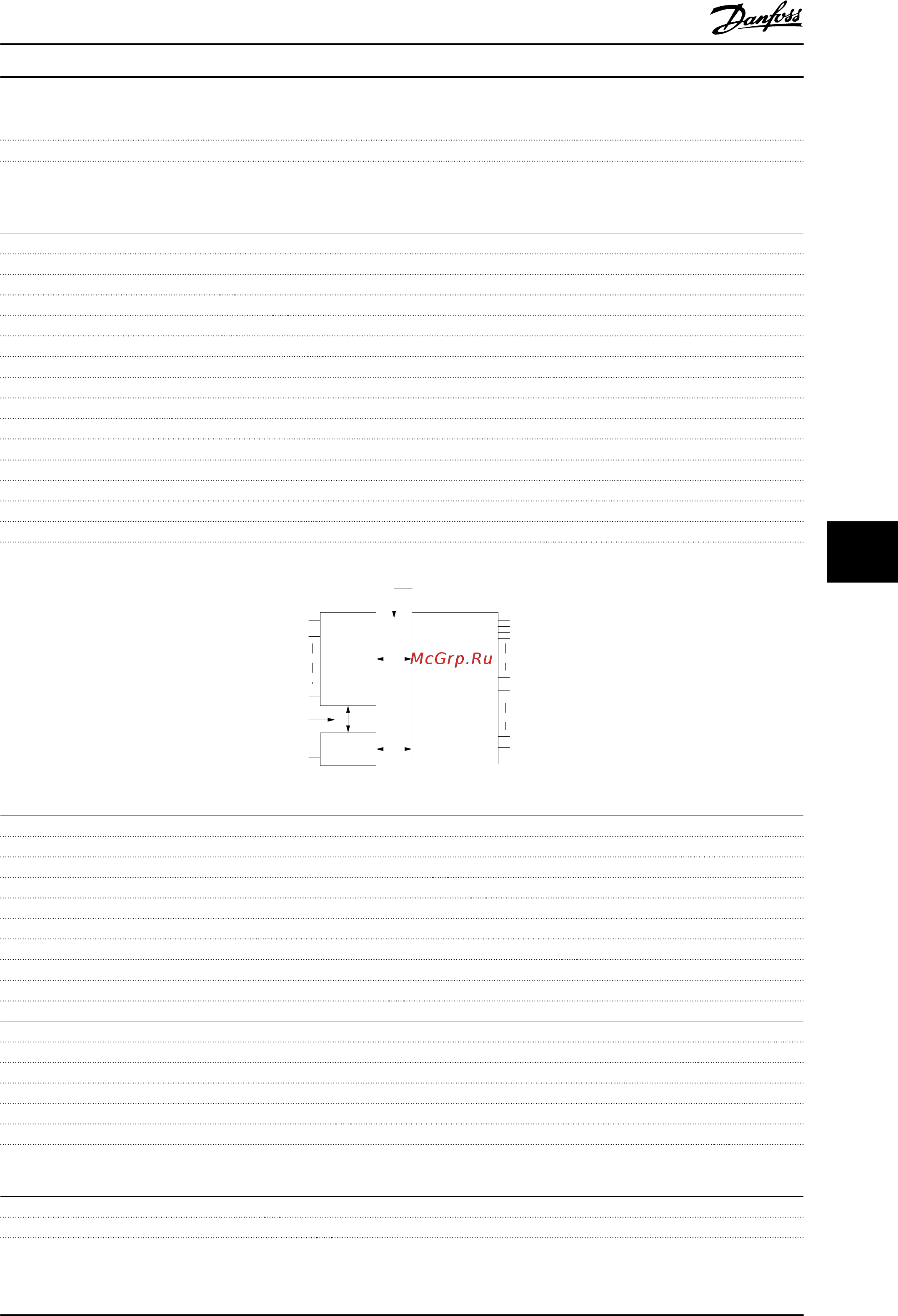

Аналоговые входы имеют гальваническую развязку от напряжения питания (PELV) и других высоковольтных клемм.
Mains
Functional
isolation
PELV isolation
Motor
DC-Bus
High
voltage
Control
+24V
RS485
18
37
130BA117.10
Импульсные входы
Программируемые импульсные входы 2
Номера клемм импульсных входов 29, 33
Максимальная частота на клеммах 29, 33 110 кГц (двухтактное управление)
Максимальная частота на клеммах 29, 33 5 кГц (открытый коллектор)
Минимальная частота на клемме 29, 33 4 Гц
Уровень напряжения См. раздел, посвященный цифровым входам
Максимальное напряжение на входе 28 В пост. тока
Входное сопротивление, R
i
приблизительно 4 кΩ
Точность на импульсном входе (0,1–1 кГц) Макс. погрешность: 0,1 % от полной шкалы
Аналоговый выход
Количество программируемых аналоговых выходов 1
Номер клеммы 42
Диапазон тока аналогового выхода 0/4–20 мА
Макс. нагрузка резистора на аналоговом выходе относительно общего провода 500 Ω
Точность на аналоговом выходе Макс. погрешность: 0,8 % от полной шкалы
Разрешающая способность на аналоговом выходе 8 бит
Аналоговый выход имеет гальваническую развязку от напряжения питания (PELV) и других высоковольтных клемм.
Плата управления, последовательная связь RS-485
Номер клеммы 68 (P,TX+, RX+), 69 (N,TX-, RX-)
Клемма номер 61 Общий для клемм 68 и 69
Схема последовательной связи RS-485 функционально отделена от других центральных схем и гальванически
развязана от напряжения питания (PELV).
Общие технические требовани... Привод VLT Automation Low Harmonic Drive Инструкция по эксплуатации
MG34O250 – VLT
®
является зарегистрированным товарным знаком компании Danfoss 147
