20
la transmiterea tensiunii pe părţile metalice ale dispozitivului, care ar
putea duce la șoc electric.
• Utilizați dispozitive corespunzătoare pentru a localiza cablurile
ascunse. Contactul cu firele care se află sub tensiune poate duce la
incendiu sau electrocutare. Deteriorarea unei conducte de gaz poate
duce la explozie. Penetrarea în linia de apă poate provoca șoc electric
și o mulţime de daune.
• Înainte de a conecta alimentarea, vericați întotdeauna cablul de
alimentare, în caz de avarie trebuie înlocuit la un atelier autorizat.
• Instrumentul electric în timp ce lucrați, trebuie ținut întotdeauna
în ambele mâini menținând în același timp o poziție de lucru
stabilă. Păstrați mânerele curate. Instrumentul electric ţinut cu
ambele mâini este mai sigur.
• Când utilizați instrumentul electric ținut în partea de sus, trebuie
ca piciorul să e poziționat sigur și asigurați-vă că în partea de jos
nu sunt trecători.
• Evitați atingerea componentelor rotative. Atingerea părţile mobile
ale sculei, în special atingerea accesorilor, poate duce la prejudicii.
• Înainte de a depozita instrumentul electric, așteptați până când
se oprește din rotație. Punerea în aplicare poate fi blocată și să ducă
la pierderea controlului asupra sculei electrice.
• Nu îndreptați mașina de lucru spre alte persoane sau spre voi.
• În timpul funcționării, utilizați o mască de praf pentru a proteja
tractul respirator.
Remarcă! Utilajul serveşte la lucrări în interiorul încăperilor.
Cu toate că am proiectat construcţia cioanului cât se poate de sigură,
cu toate că în timpul lucrului se utilizează mijloace de protecţie cât
şi mijloace suplimentare de securitate, totuşi există riscul remanent
de a suferi leziuni.

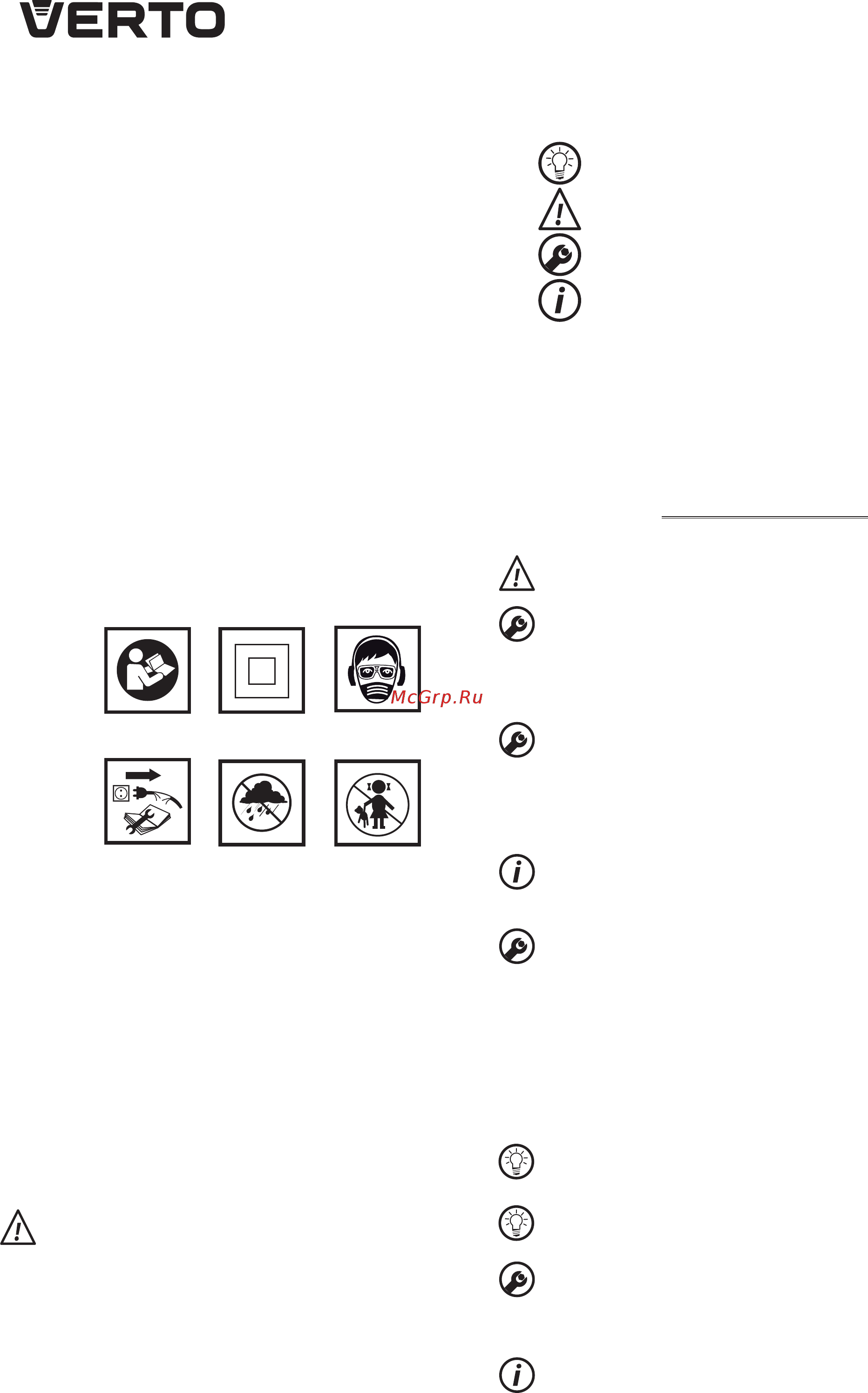

Explicarea pictogramelor utilizate.
12
56
3
4
1. Citiţi instrucţiunile de utilizare, luaţi aminte la avertismentele și
condiţiile de siguranţă conţinute în manual.
2. Dispozitiv – clasa a doua de izolaţiei.
3. Folosiţi echipament individual de protecţie (ochelari, protecţie
pentru urechi, mască de praf)
4. Deconectaţi cablul de alimentare înainte de întreţinere sau reparaţii.
5. A proteja de ploaie.
6. Nu lăsaţi aparatul la îndemâna copiilor.
CONSTRUCTIA SI DESTINATIA
Bormaşina cu percuţie este o sculă electrică manuală, cu izolaţie de clasa
II. Utilajul este acţionat de motor monofazic cu colector, a cărui viteză de
rotire este redusă de un angrenaj cu roţi dinţate. Asemenea sculă poate
fi utilizată la găurirea orificiilor fără percuţie, sau cu percuţie la forarea
canalelor cât şi la prelucrarea suprafeţelor diferitelor materiale, ca beton,
piatră, ziduri etc. Acest tip de maşini, sunt utilizate la lucrări de renovare
în domeniul construcţiilor, în tâmplărie cât şi la lucrări de meşterire
individuală de către amatori.
Nu este permie de a utiliza scula electrică în dezacord cu destinaţia
ei.
DESCRIEREA PGINILOR GRAFICE
Numerele de mai jos se referă doar la elementele utilajului prezentat în
paginile grafice ale prezentei instrucţiuni.
1. Mandrină SDS-PLUS
2. Bucşă de fxare
3. Buton p/t blocarea întrerupătorului
4. Intrerupător
5. Comutaor p/t schimbarea modului de lucru
6. Mânier suplimentar
7. Tijă p/t limitarea adâncimii găuririi
8. Piuliţă fluture p/t fixarea limitatorului
9. Comutatorul direcţiei de rotire
* Pot apare difernţe mici între figură şi produs
DESCRIEREA SEMNELOR GRAFICE
ATENTIE
AVERTISIMENT
MONTAJ / ASEZARI
INFORMATII
INZESTRAREA SI ACCESORIILE
1. Burghie - 3 buc
2. Dălţi (punctiforme şi plate) - 2 buc
3. Limitator de adâncime - 1 buc
4. Mânier suplimentar - 1 buc
5. Geantă de transport - 1 buc
6. Mandrina + cheia - 1 buc
7. Adaptor p/t mandrină - 1 buc
PREGATIREA P/T LUCRU
INSTALAREA MANIERULUI SUPLIMENTAR
Pentru securitatea deservirii bormaşinei cu percuţie, utilizaţi
totdeauna mânierul suplimentar 6, care poate instalat în orice
poziţie cuprinsă între 360
O
.
• Slăbeşte strângerea butonului de blocarea gulerului mânierului (6),
întorcându-l spre stânga.
• Aplică gulerul mânierului pe partea cilindrică a carcasei bormaşinei.
• Ajustează-l pe poziţia cea mai îndemânoasă.
• Strânge butonul p/t fixarea mânierului, întorcându-l spre dreapta.
INSTALAREA TIJEI DE LIMITAREA ADANCIMII DE GAURIRE
Limitatorul (7) serveşte la ajustarea intrării burghiului în material.
• Slăbeşte strângerea piuliţei flurure (8) de pe gulerul mânierului
suplimentar (6).
• Bagă tija (7) în orificiul gulerului mânierului suplimentar.
• Ajustează adâncimea de găurire preferată.
• Blochează tija strângând piuliţa fluture (8).
MONTAREA SI SCHIMBAREA SCULELOR AJUTATOARE
La bormaşina cu percuţie se pot adapta scule ajutătoare care au coada de
tip SDS-PLUS. Inainte de a începe lucrul, bormaşina şi sculele ajutătoare
trebuie curăţate. Apoi pe coada sculei ajutătoare trebuie aplicat, un strat
subţire de unsoare.
Deconectează scula electrică dela alimentarea cu tensiune.
Bormaşina cu percuţie are sistem clic-clic de fixarea sculelor de lucru
ajutătoare (fără necesitatea retragerii bucşei de fixare (2) la montarea
sculei ajutătoare).
• Reazemă bormaşina pe o suprafaţă stabilă.
• Introdu coada sculei ajutătoare în mandrină (1) adânc, până vei simţi
rezistenţă, (poate apare necesitatea de a roti puţin scula ajutătoare, cu
scopul de a intra corect în mandrină) (g. A).
• Scula ajutătoare este corect fixată în cazul în care, trăgând de ea nu
iese fără a trage bucşa de fixare a mandrinei.
• Dacă bucşa de fixare (2) nu revine la poziţia ei anterioară, scula
ajutătoare trebuie scoasă şi repetată operaţia de introducere.
O inaltă productivitate a bormaşinei cu percuţie se obţine numai
atunci, când vor utilizate scule ajutătoare ascuţite şi nedefctate.
DEMONTAREA SCULELI AJUTATOARE
Imediat după întrebuinţare, sculele ajutătoare pot erbinţi. Nu te
atinge de ele cu mâna goală, numai cu mănuşi de protecţie. După
utilizare sculele ajutătoare trebuie curăţate.
Deconectează scula electrică dela alimentarea cu tensiune.
• Trage spre înapoi bucşa de fixare a mandrinei (2) şi ţine-o în acestă
poziţie
• Cu cealaltă mână, scoate scula ajutătoare din mandrină.
AMBREIAJ ANTISUPRAINCARCARE
Bormaşina cu percuţie este înzestrată cu cu ambreiaj antisupraîncărcare.
Arborele de acţionare al. bormaşinei cu percuţie se opreşte, imediat ce
scula ajutătoare se gripează, fapt care are influenţă asupra supraîncărcării
utilajului electric.
