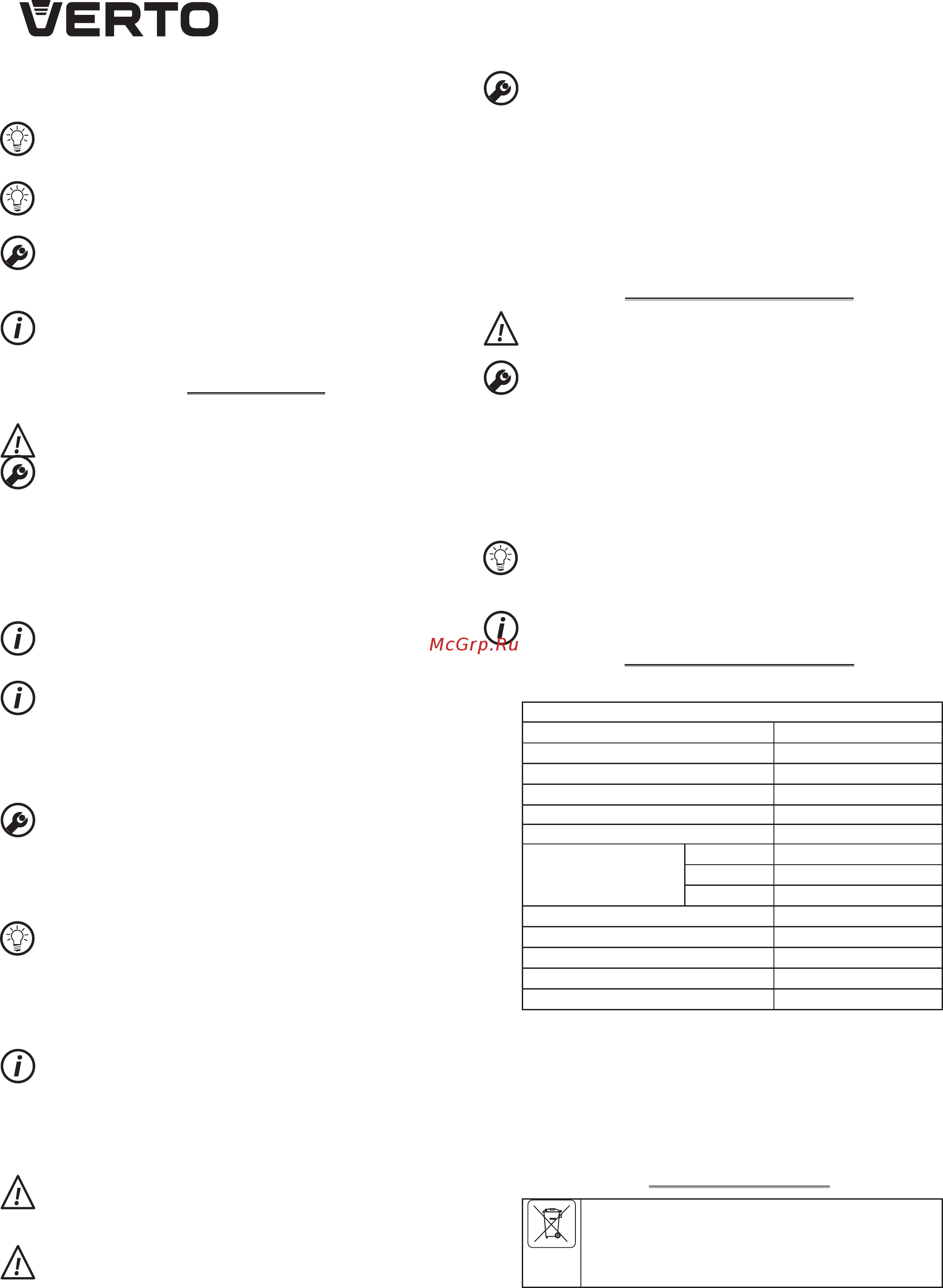

![Verto 50G369 [40/48] Rad postavke](/views2/1569894/page40/bg28.png)
40
• Radni alat je pravilno postavljen, ukoliko nije moguće izvaditi ga bez
odvajanja pričvrsnog tulca drške.
• Ukoliko se tulac (2) ne vraća u potpunosti u prvobitan položaj, treba
izvaditi radni alat i celu operaciju ponoviti.
Visoka ekasnost rada bušilice sa čekićem postiže se samo onda
kada su upotrebljene oštre i neoštećene radne alatke.
DEMONTIRANJE RADNOG ALATA
Odmah nakon završetka posla, radne alatke mogu biti vrele. Treba
izbegavati neposredan kontakt s njima i koristiti odgovarajuće
zaštitne rukavice. Radne alatke nakon vađenja treba očistiti.
Isključiti elektrouređaj iz struje.
• Pomeriti unazad i pridržati prčvrsni tulac (2).
• Drugom rukom izvući radnu alatku napred.
SPOJNICA OPTEREĆENJA
Bušilica sa čekićem poseduje na unutrašnjoj strani postavljenu spojnicu
optrećenja. Vreteno bušilice sa čekićem zaustavlja se samo kada se radni
alat uklješti, što može dovesti do opterećenja elektrouređaja.
RAD / POSTAVKE
UKLJUČIVANJE / ISKLJUČIVANJE
Napon mreže mora odgovarati visini napona koji je dat na
nominalnoj tablici bušilice sa čekićem.
Uključivanje – pritisnuti taster startera (4) i zadržati u toj poziciji (slika B).
Isključivanje – otpustiti pritisak na tasteru startera (4)
Blokada startera (stalni rad)
Uključivanje:
• Pritisnuti taster startera (4) i zadržati u toj poziciji.
• Pritisnuti taster blokade startera (3).
• Otpustiti pritisak na taster startera (4).
Isključivanje:
• Pritisnuti i otpustiti pritisak na tasteru startera (4).
Opseg brzine obrtaja vretena reguliše se stepenom pritiska na taster
startera (4).
MENJAČ NAČINA RADA
Bušilica sa čekićem poseduje trofunkcijonalni menjač načina rada (5). U
zavisnosti od podešavanja može se izvesti bušenje bez udara, bušenje sa
udarom ili dletovanje (slika C).
Bušenje sa udarom i dletovanje iziskuju manji pritisak na bušilicu sa
čekićem. Prekomerni pritisak nepotrebno bi doveo do prilično povećanog
opterećenja rada motora. Redovno treba kontrolisati tehničko stanje radnog
alata. Ukoliko je potrebno radni alat treba naoštriti ili zameniti.
Pre promene položaja menjača načina rada (5) treba pritisnuti taster
blokade menjača „a” (slika C).
•Poz 0 = pozicija omogućava postavljanje dleta u odabrani položaj
(dletovanje)
•Poz 1 = normalmo bušenje/ uvrtanje (simbol burgije)
•Poz 2 = bušenje sa udarom (simbol burgije i čekića)
•Poz 3 = dletovanje (simbol dleta i čekića)
Zabranjeno je pokušavati da se promeni položaj menjača promene
pravca rada dok motor bušilice sa čekićem radi. Takvo postupanje može
dovesti do ozbiljnog oštećenja bušilice sa čekićem, a šta više i povrede
operatera. Zabranjeno je služiti se tročeljusnom drškom bušilice kada je
bušilica sa čekićem postavljena na način rada bušenje sa udarom. Ova
drška namenjena je isključivo za bušenje bez udara (u drvetu ili čeliku).
PRAVAC OBRTAJA U DESNO – U LEVO
Uz pomoć menjača obrtaja (9) postiže se izbor pravca obrtaja vretena
bušilice sa čekićem.
Obrtaji u desno – postaviti menjač (9) u krajnji levi položaj.
Obrtaji u levo – postaviti menjač (9) u krajnje desni položaj.
* Naglašava se, da u nekim slučajevima položaj menjača u odnosu na obrtaje može biti
drugačiji nego što je opisano. Potrebno je ponašati se prema grafičkim znacima postavljenim
na menjaču ili na kućištu uređaja.
Zabranjeno je menjati pravac obrtaja u toku kada se vreteno
bušilice sa čekićem obrće. Pre pokretanja treba proveriti da li se
menjač pravca nalazi u pravilnom položaju. Nije preporučljivo
koristiti levi pravac obrtaja prilikom uključenog udara.
Dugotrajno bušenje pri niskim brzinama obrtaja vretena preti
pregrevanjem motora. Potrebno je praviti povremene pauze u
radu ili dozvoliti da uređaj radi na maksimalnoj brzini obrtaja bez
opterećenja u periodu od oko 3 minuta. Obratiti pažnju da se ne
pokriju otvori na kućištu koji služe za ventilaciju motora bušilice sa
čekićem.
BUŠENJE SA UDAROM
• Odabrati odgovarajući način bušenja, u ovom slučaju bušenje sa
udarom.
• Postaviti u dršku (1) odgovarajuću burgiju sa osovinom SDS-PLUS.
• Da bi se postigao najbolji rezultat potrebno je koristiti burgije visokog
kvaliteta sa delovima od pečenog karbida (vidia - metal).
• Pritisnuti burgiju na materijal koji se obrađuje.
• Uključiti bušilicu sa čekićem pritiskanjem tastera startera (4),
mehanizam bušilice sa čekićem treba da radi lagano, a alatka ne treba
da se odbija od površine materijala koji se obrađuje.
• Ukoliko se pojavi potreba mogu se povećati obrtaji, pritiskajući taster
startera (4).
RUKOVANJE I ODRŽAVANJE
Pre pristupanja bilo kakvim operacijama vezanim za montiranje,
regulaciju, popravku ili rukovanje, potrebno je isključiti utičnicu iz
struje.
• Bušilica sa čekićem uvek treba da bude čista.
• Za čišćenje plastičnih elemenata bušilice sa čekićem strogo je
zabranjeno koristiti bilo kakva sredstva koja nagrizaju.
• Nakon završetka rada, u cilju otklanjanja naleta prašine, potrebno
je bušilicu sa čekićem produvati talasom kompresovanog vazduha,
posebno u cilju oslobađanja ventilacionih puteva na kućištu motora.
• Redovno treba proveravati stanje ugljenih četki električnog motora
(isprljane ili prekomerno iskorišćene četke mogu izazvati prekomerno
varničenje i pad brzine obrtaja vretena bušilice sa čekićem).
PROMENA UGLJENIH ČETKI
Iskorišćene (kraće od 5 mm), spaljene ili napukle ugljene četke
motora treba odmah zameniti. Uvek treba istovremeno menjati obe
četke. Preporučuje se da se proces promene ugljenih četki poveri
ovlašćenom licu, koristeći originalne delove.
Sve vrste popravki treba poveriti ovlašćenom servisu proizvođača.
TEHNIČKE KARAKTERISTIKE
NOMINALNI PODACI
Čekić-bušilica
Parametar Vrednost
Napon 230 V AC
Frekvencija napajanja 50 Hz
Nominalna snaga 800 W
Brzina obrtaja bez opterećenja 0 – 930 min
-1
Frekvencija udara 0 – 5000 min
-1
Maksimalni prečnik
bušenja
beton 26 mm
čelik 13 mm
drvo 30 mm
Drška SDS Plus
Energija udara 2,8 J
Klasa bezbednosti II
Masa 3,26 kg
Godina proizvodnje 2017
PODACI VAZANI ZA BUKU I PODRHTAVANJE
Nivo akustičnog pritiska Lp
A
= 91,8 dB(A) K = 3 dB(A)
Nivo akustične snage Lw
A
= 102,8 dB(A) K = 3 dB(A)
Izmerena vrednost brzine podrhtavanja osnovne drške:
a
h
= 12,467m/s
2
K = 1,5 m/s
2
Izmerena vrednost brzine podrhtavanja pomoćne drške:
a
h
= 14,245 m/s
2
K = 1,5 m/s
2
ZAŠTITA SREDINE / CE
Proizvode koji se napajaju strujom ne treba bacati s otpacima iz kuće,
već ih treba predati u otpadne sirovine u odgovarajućim ustanovama.
Informacije o otpadnim sirovinama daje prodavac proizvoda ili
gradska vlast. Iskorišćeni uređaj električni ili elektronski sadrži
supstance osetljive za životnu sredinu. Uređaji koji nisu za reciklažu
predstavljaju potencijalno narušavanje životne sredine i zdravlja ljudi.
* Zadržava se pravo izmena.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa sa
sedištem u Varšavi, ulica Pograniczna 2/4 (u daljem tekstu: „Grupa Topex“) informiše
da, sva autorska prava na sadržaj dole datog uputstva (u daljem tekstu: „Uputstvo“), u
kome između ostalog, tekst uputstva, postavljene fotografije, sheme, crteži, a takođe
i sastav, pripadaju iskuljučivo Grupa Topex -u i podležu pravnoj zaštiti u skladu sa
