5
INSTRUKCJA ORYGINALNA (OBSŁUGI)
MŁOTOWIERTARKA
50G369
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA
ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ
INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA
OSTRZEŻENIA DOTYCZĄCE PRACY MŁOTOWIERTARKĄ
Uwaga:
Przed przystąpieniem do czynności związanych z regulacją, obsługą
(wymiana wiertła) lub naprawą należy wyjąć wtyczkę przewodu
zasilającego z gniazda sieciowego.
• Należy stosować środki ochrony słuchu podczas pracy. Narażenie
na hałas może spowodować utratę słuchu.
• Elektronarzędzie używać wraz z dodatkowymi uchwytami
dostarczonymi do elektronarzędzia. Utrata kontroli może
spowodować obrażenia operatora.
• Podczas wykonywania prac, w trakcie których narzędzie może
natrać na ukryte przewody elektryczne, elektronarzędzie należy
trzymać wyłącznie za izolowane uchwyty. Kontakt z przewodem
elektrycznym może doprowadzić do przeniesienia napięcia na
metalowe elementy elektronarzędzia i spowodować porażenie
prądem.
• Należy używać odpowiednie przyrządy w celu lokalizacji ukrytych
przewodów zasilających. Kontakt z przewodami znajdującymi
się pod napięciem może doprowadzić do powstania pożaru lub
porażenia elektrycznego. Uszkodzenie przewodu gazowego może
doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego
może spowodować porażenie elektryczne a także spowodować duże
szkody materialne.
• Przed podłączeniem elektronarzędzia ,każdorazowo sprawdzać
przewód zasilający, w razie stwierdzenia uszkodzenia zlecić
wymianę w uprawnionym warsztacie.
• Elektronarzędzie w czasie pracy zawsze trzymać w obydwu
dłoniach przy zachowaniu stabilnej pozycji pracy. Utrzymywać
uchwyty w czystości. Elektronarzędzie trzymane oburącz jest
bezpieczniejsze.
• W czasie posługiwania się elektronarzędziem trzymanym w górze
należy pewnie rozstawić stopy i upewnić się czy na dole nie ma
osób postronnych.
• Należy unikać dotykania obracających się elementów. Dotykanie
wirujących części elektronarzędzia , w szczególności osprzętu, może
prowadzić do obrażeń ciała.
• Przed odłożeniem elektronarzędzia, należy odczekać, aż się
zatrzyma. Narzędzie robocze może się zablokować i doprowadzić do
utraty kontroli nad elektronarzędziem.
• Nie wolno kierować pracującego elektronarzędzia ku innym
osobom ani ku sobie.
• W czasie pracy, używać maski przeciwpyłowej, w celu
zabezpieczenia dróg oddechowych.
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego założenia,
stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów
podczas pracy.

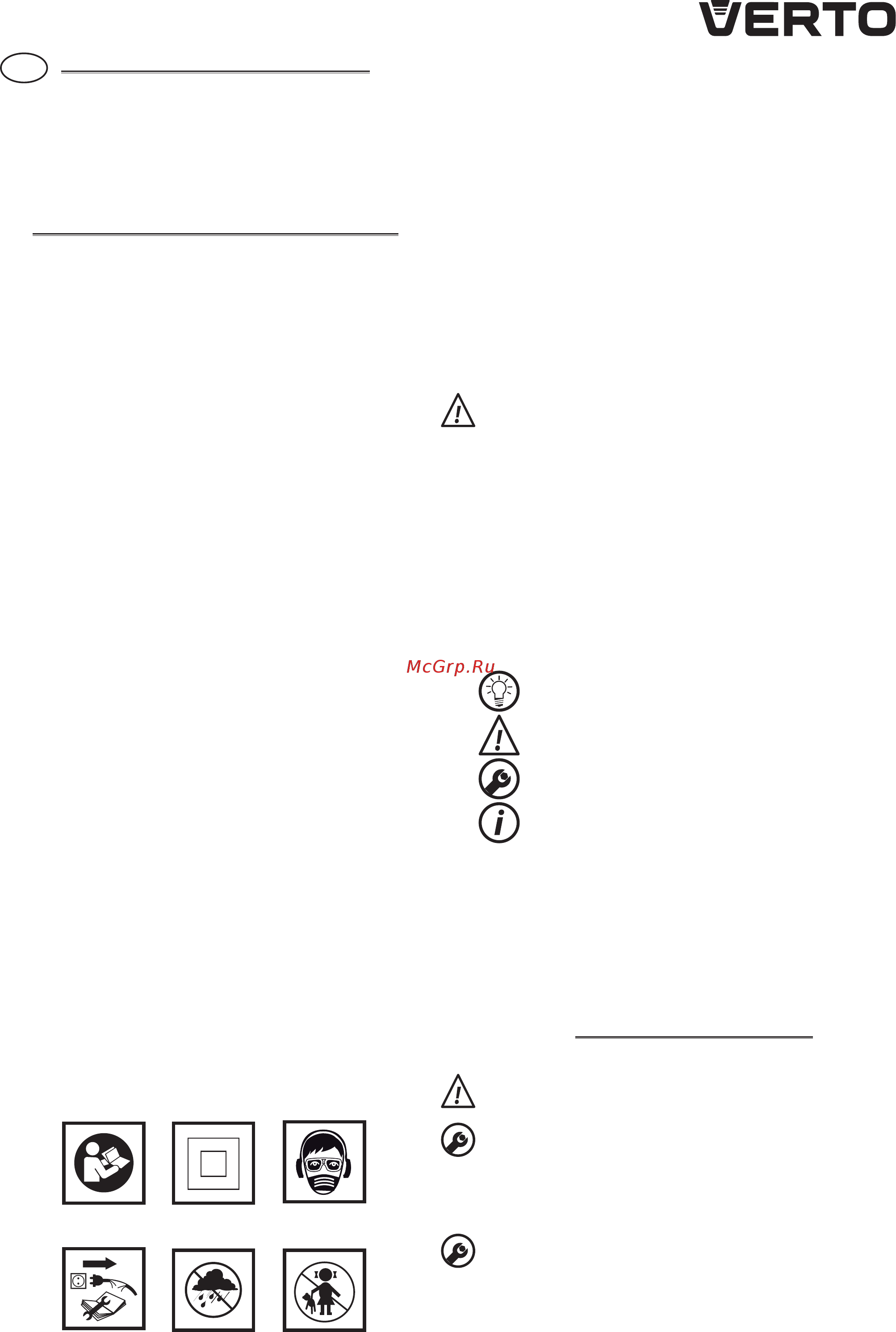

Objaśnienie zastosowanych piktogramów.
12
56
3
4
PL
1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych.
2. Urządzenie z izolacją klasy drugiej.
3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki
słuchu, maskę przeciwpyłową)
4. Odłącz przewód zasilający przed rozpoczęciem czynności
obsługowych lub naprawczych.
5. Chronić przed deszczem.
6. Nie dopuszczać dzieci do urządzenia.
BUDOWA I PRZEZNACZENIE
Młotowiertarka jest ręcznym elektronarzędziem z izolacją II klasy.
Urządzenie jest napędzane jednofazowym silnikiem komutatorowym,
którego prędkość obrotowa jest redukowana za pośrednictwem
przekładni zębatej. Młotowiertarka może być używana do wiercenia
otworów w trybie pracy bez udaru, z udarem lub drążenia kanałów
oraz obróbki powierzchni w takich materiałach jak beton, kamień,
cegła itp. Obszary ich użytkowania to wykonawstwo prac remontowo
- budowlanych, stolarskich oraz wszelkich prac z zakresu samodzielnej
działalności amatorskiej (majsterkowanie).
Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1. Uchwyt SDS Plus
2. Tuleja mocująca
3. Przycisk blokady włącznika
4. Włącznik
5. Przełącznik trybu pracy
6. Rękojeść dodatkowa
7. Listwa ogranicznika głębokości wiercenia
8. Nakrętka motylkowa mocowania listwy ogranicznika
9. Przełącznik kierunku obrotów
* Mogą występować różnice między rysunkiem a wyrobem
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ / USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Wiertła - 3 szt
2. Dłuta (punktowe i płaskie) - 2 szt
3. Listwa ogranicznika głębokości - 1 szt
4. Rękojeść dodatkowa - 1 szt
5. Uchwyt wiertarski + kluczyk - 1 szt
6. Adapter do uchwytu - 1 szt
7. Walizka transportowa - 1 szt
PRZYGOTOWANIE DO PRACY
INSTALOWANIE RĘKOJEŚCI DODATKOWEJ
Ze względów bezpieczeństwa przy posługiwaniu się młotowiertarką
zawsze należy stosować rękojeść dodatkową 6, która może być
zamocowana w dowolnym położeniu.
• Poluzować pokrętło blokujące kołnierz rękojeści (6), pokręcając je w
lewo.
• Nasunąć kołnierz rękojeści na walcową część obudowy młotowiertarki.
• Obrócić do najbardziej dogodnego położenia.
• Dokręcić pokrętło blokujące w prawo celem zamocowania rękojeści.
INSTALOWANIE LISTWY OGRANICZNIKA GŁĘBOKOŚCI WIERCENIA
Ogranicznik (7) służy do ustalenia głębokości zagłębienia wiertła
w materiał.
• Poluzować nakrętkę motylkową (8) na kołnierzu rękojeści dodatkowej
(6).
• Wsunąć listwę ogranicznika (7) w otwór w kołnierzu rękojeści.
• Ustawić pożądaną głębokość wiercenia.
• Dokręcić nakrętkę motylkową (8).
