1 Серия DА1
1.3 Проверка комплектации
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 11
1.3 Проверка комплектации

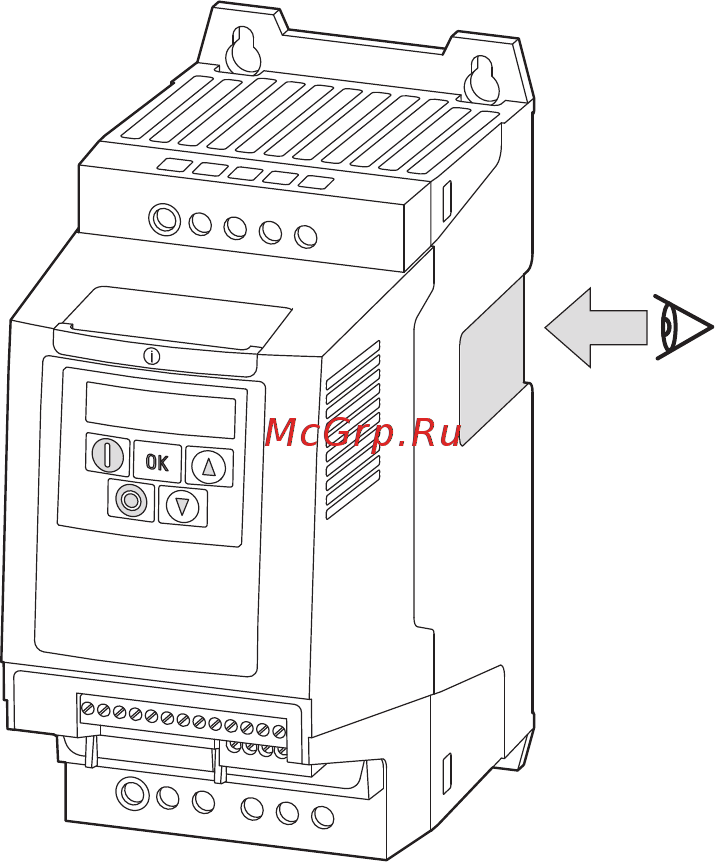

Рисунок 2: Расположение заводской таблички привода DА1
Приводы DА1 соответствующим образом упаковываются и подготавливаются
к транспортировке. Устройства должны быть доставлены потребителю только
в оригинальной упаковке с использованием соответствующих транспортных
средств с соблюдением всех инструкций и рекомендаций производителя.
Сразу после получения заказа необходимо вскрыть упаковку
соответствующим инструментом и убедиться в полноте комплектации
оборудования и отсутствии повреждений.
→
Перед открытием упаковки следует проверить маркировку
на предмет соответствия полученного привода заказанному.
⏚
L1/L
L2/N
L3
DC-
⏚
U
DC+
BR
V
W
1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17 18
COM
