6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 143
6.2.2.4 Трехпроводное управление
При так называемом трехпроводном управлении команды запуска и остановки
задаются переключателями с пружинным возвратом (импульсными),
наподобие управления контакторами.
Конфигурация параметров должна быть произведена следующим образом:
P1-12 = 0 → P1-13 = 21
Пример

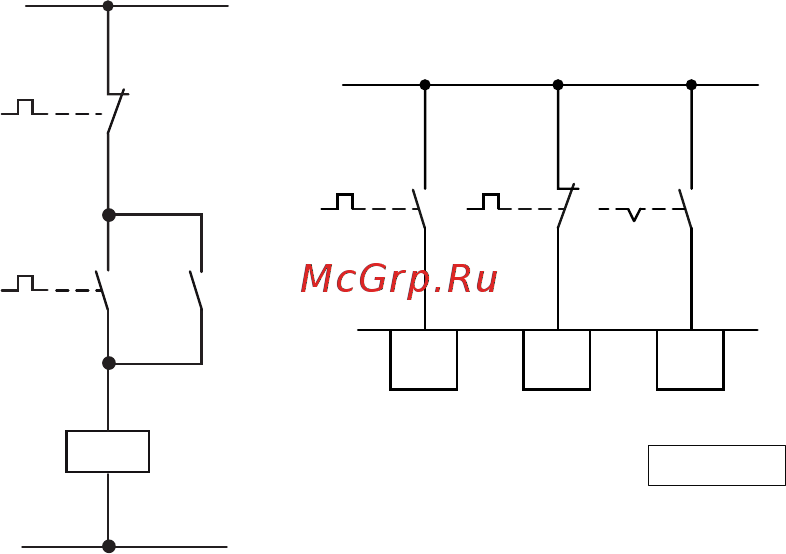

Рисунок 59: пример управления контакторами и трехпроводного управления
Стандартная схема управления для привода с переключателями
с пружинным возвратом (Н.З., Н.О.) и запиранием:
при Р1-13 = 21 данная схема управления создается с помощью управляющих
клемм 2 (DI1) и 3 (DI2), при этом клемма 4 (DI3) может быть использована
для активации изменения направления (FWD ↔ REV) (реверсивный пускатель).
K1
K1
RUN
STOP
DI1
STOP
+ 24 V
2
DI2
3
RUN
P1-13 = 21
DI3
4
OFF = FWD
ON = REV
