2 Конструкция
2.2 Электрическая сеть
30 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
2.2 Электрическая сеть
2.2.1 Конфигурация и подключение сети питания
Преобразователи частоты серии DА1 могут эксплуатироваться со всеми
типами электрических сетей переменного тока с заземленной нейтралью
(см. подробную информацию в IEC 60364).

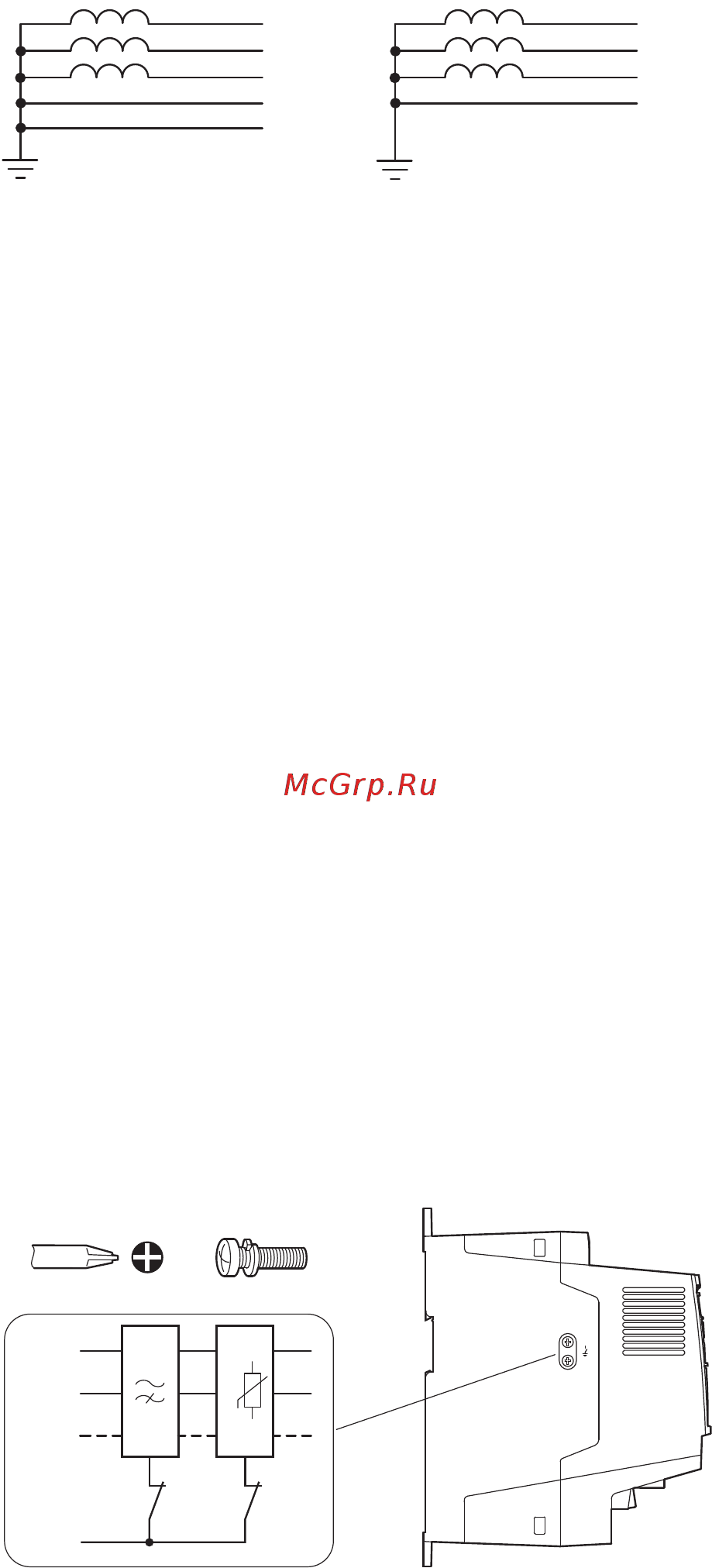

Рисунок 9: Электрические сети переменного тока с заземленной нейтралью (TN/TT).
Допускается лишь ограниченная эксплуатация преобразователей частоты
при подключении к асимметрично заземленным сетям типа TN «треугольник»
с заземленной фазой «Заземленный треугольник», США), к незаземленным
сетям или сетям с высоким сопротивлением заземления (более 30 Ом) типа IT.
При подключении преобразователей частоты серии DА1 к электрическим
сетям с асимметричным заземлением или сетям типа IT (не заземленным,
изолированным), следует отключить встроенный фильтр подавления
радиопомех (открутив винт с маркировкой ЕМС ЭМС)).
Рисунок 10: Расположение винта ЭМС (ЕМС)
→
Если планируется использование нескольких преобразователей
частоты с подключением к одному однофазному источнику
напряжения питания, рекомендуется рассмотреть возможность
симметричного подключения к каждой фазе трехфазной
сети.Общий ток устройств, подключенных к каждой из фаз
не должен вызвать перегрузку нейтрали (N).
→
При эксплуатации с подключением к незаземленной сети типа IT
потребуется применение подходящих устройств контроля
изоляции (например, импульсно-кодовый метод измерений).
→
В сетях с заземленным основным полюсом максимальное
напряжение относительно земли не должно превышать 300 В
переменного тока.
L2
N
L1
L3
PE
L2
PEN
L1
L3
EMC
L3
U
L2/N
L1/L
VAR
PH1
M3
20 mm (0.79")
EMC
VAR
