6 Параметры
6.4 Ввод заданного значения (REF)
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 169
6.4 Ввод заданного значения (REF)
REF: определение заданного значения через блок управления
Настройки значения опорной частоты, установленные с помощью кнопочной
панели (кнопки ▲ и ▼), обладают тем же эффектом, что и функции
электронного потенциометра двигателя и сохраняются даже при выключенном
напряжении электросети.

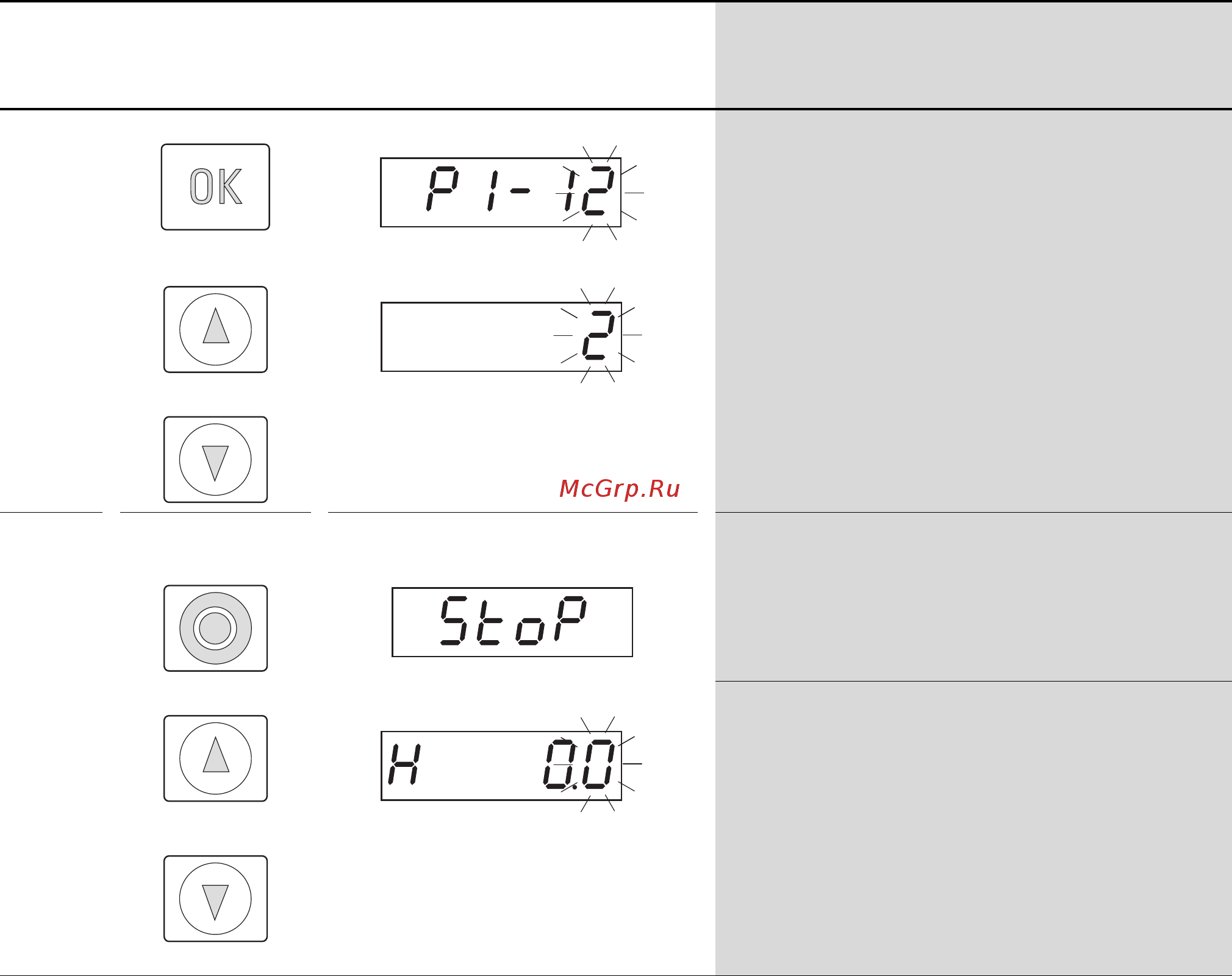

В следующей таблице приведен пример задания значения опорной частоты
через блок управления.
Примечание: информация, приведенная в таблице, может изменяться
в зависимости от настроек параметра Р1-13.
→
Для управления с помощью кнопочной панели должны быть
соединены управляющие клеммы 1 и 2.
Последо-
ватель-
ность
Команда Индикатор Описание
1 Установить значение параметра Р1-12 равным 1 или 2
для передачи управления кнопочной панели.
1: блок управления (FWD на кнопочной панели):
одно направление вращения;
2: блок управления (FWD/REV на кнопочной панели):
два направления вращения
2
Выполнить взаимное соединение управляющих клемм 1 и 2
для разрешения запуска.
Нажать кнопку STOP для автоматического перехода
к меню ввода заданного значения
Установить требуемое заданное значение нажатием кнопок
▲ и ▼
