1 Серия DА1
1.7 Параметры выбора
24 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
1.7 Параметры выбора
Преобразователь частоты следует подбирать соответственно параметрам
напряжения электрической сети U
LN
и номинального рабочего тока
установленного двигателя.
Способ подключения двигателя ( / ) необходимо подбирать согласно
номинальному рабочему току.
Величина номинального рабочего тока I
e
преобразователя частоты должна
превышать или быть равной величине номинального тока двигателя.

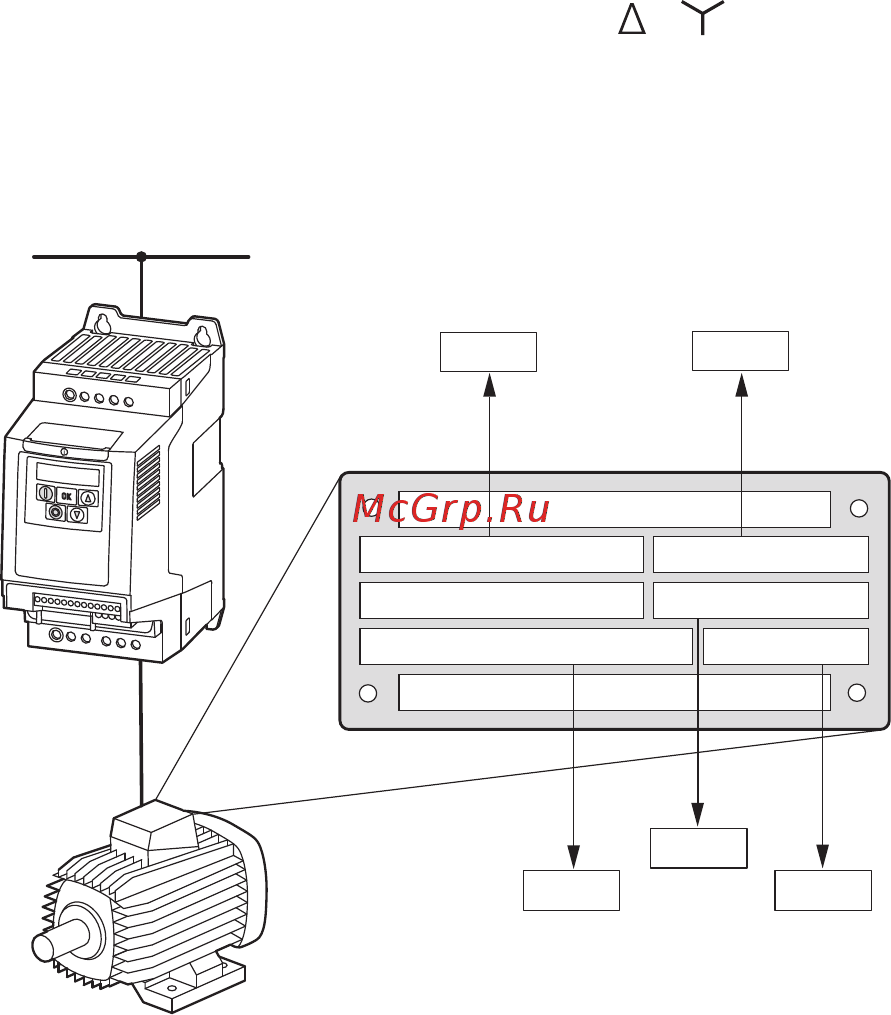

Рисунок 7: Параметры выбора — данные заводской таблички
При выборе привода необходимо знать следующие параметры:
• тип двигателя;
• напряжение электрической сетисети питания = номинальное рабочее
напряжение двигателя (например, 3 фазы, 400 В переменного тока);
• номинальный ток двигателя (рекомендуемая величина, зависящая от типа
подключения и параметров электрической сети);
• крутящий момент нагрузки (с квадратичной зависимостью, постоянный);
• пусковой крутящий момент;
• температура окружающего воздуха (номинальное значение, например,
+40 °С).
→
При параллельном подключении к выходу преобразователя
частоты нескольких двигателей происходит векторное сложение
их токов (эффективных и реактивных).
При выборе преобразователя частоты следует убедиться
в достаточности суммарного тока на его выходе. При
необходимости ослабления и компенсации отклоняющихся
величин тока, между приводом и двигателем рекомендуется
установить реакторы двигателя или же фильтры гармонических
колебаний.
⏚
L1/L
L2/
N
L3
D
C
-
⏚
U
DC+
B
R
1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17 18
C
OM
V
W
P1-07
P1-08
P1-10
P1-09
P4-05
1410 min
-1
230/400 V 3.2/1.9 A
50 Hz
0,75 KW
cos ϕ 0.79
