1 Серия DА1
1.3 Проверка комплектации
12 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
В комплекте должны присутствовать:
• Привод серии DA1;
• Справочная брошюра:
• L04020010Z для устройств с типоразмерами FS2 и FS3 и классом
защиты IP20;
• IL04020011Z для устройств с типоразмерами FS4–FS7 и классом
защиты IP55;
• IL04020012Z для приводов в щитовом исполнении с типоразмером
FS8
• Носитель данных (компакт-диск), содержащий документацию
по преобразователям частоты DA1.

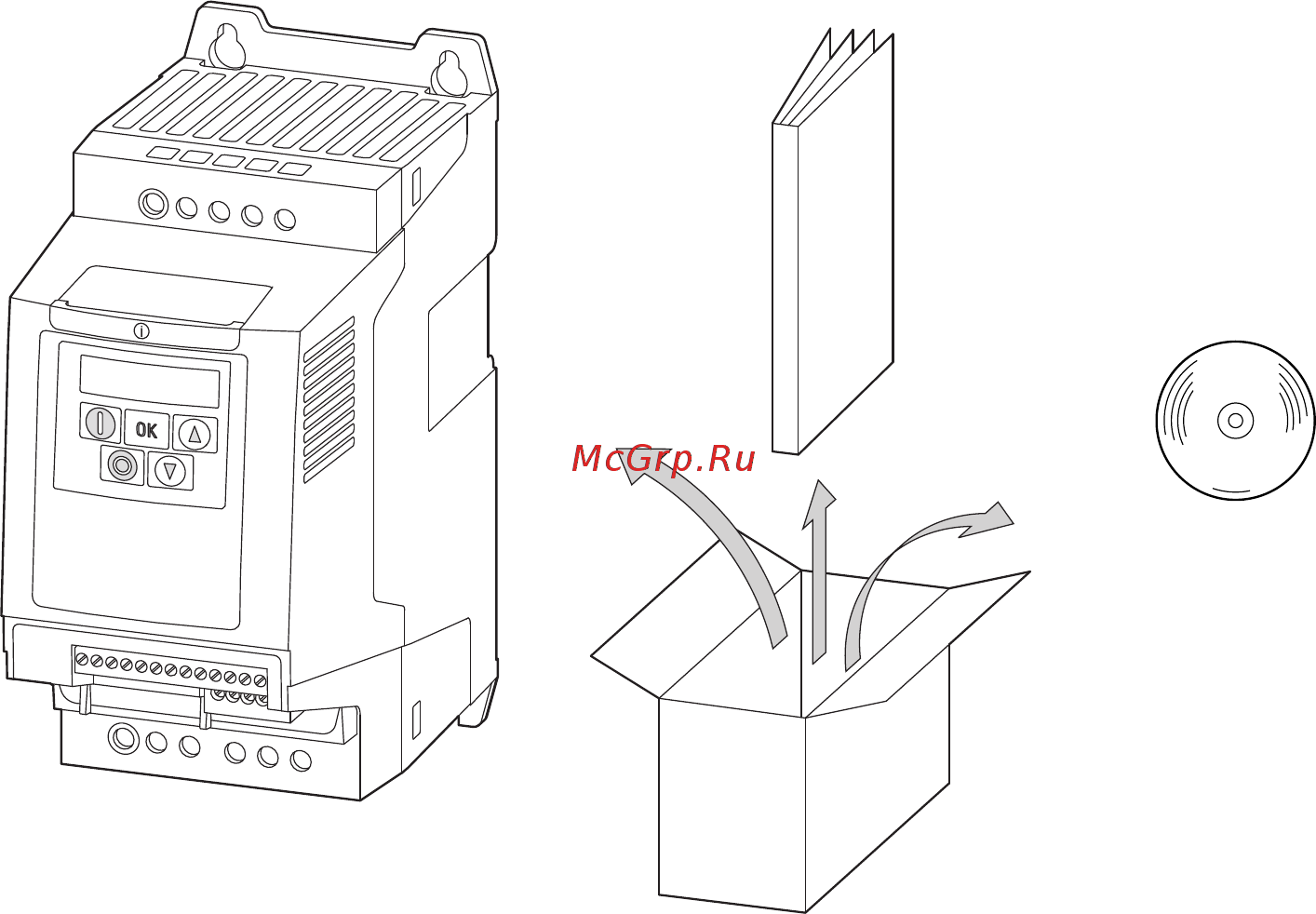

Рисунок 3: Комплект поставки преобразователя частоты DA1
