6 Параметры
6.1 Блок управления
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 129
6.1 Блок управления

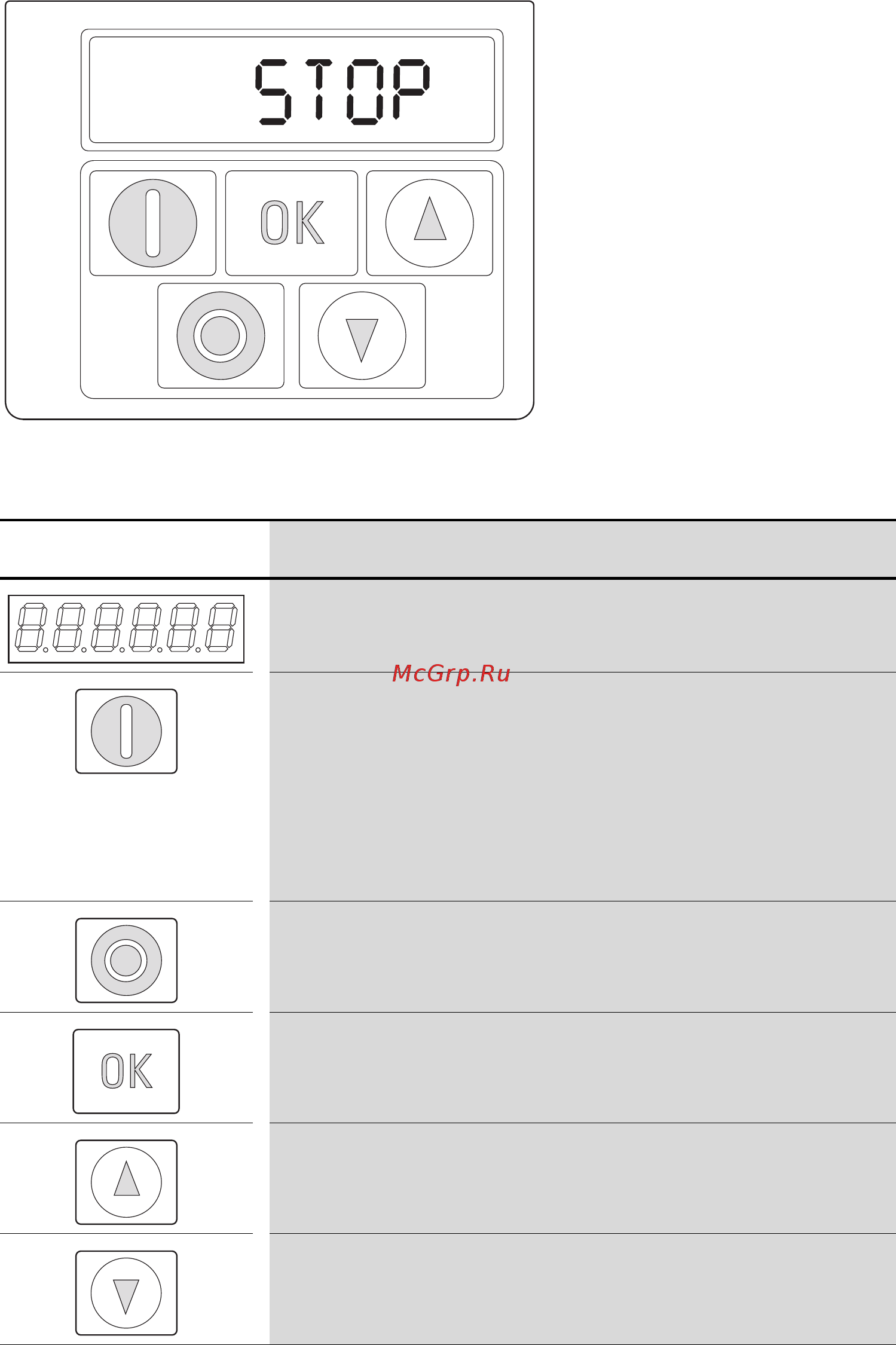

На следующем рисунке изображены элементы встроенного блока управления
преобразователя частоты DА1.
Рисунок 49: внешний вид блока управления
Таблица 11: элементы блока управления
Элемент блока управления
Описание
6-цифровой 7-разрядный светодиодный дисплей
Пуск двигателя с предварительно выбранным направлением вращения при
P1-12 = 1 (FWD) или P1-12 = 2 (FWD / REV)
Примечания:
• включение напряжением +24 В на управляющей клемме 2 (DI1).
• P1-12 = 2: при первом нажатии (пусконаладочные работы, сброс параметра)
включается поле с вращением по часовой стрелке (FWD). Направление поля
вращения изменяется на обратное (REV) только при повторном нажатии..
Настройка сохраняется даже при выключенном напряжении электросети
• Остановка работающего двигателя при P1-12 = 1 или P1-12 = 2.
• Сброс (после появления сообщения об ошибке)
• Активация ввода параметра, режим редактирования.
• Изменение величины параметра (значение на дисплее мигает).
• Подтверждение (сохранение) и активация настроенного значения
• Увеличение цифрового значения или номера параметра.
• Увеличение частоты на выходе/скорости вращения двигателя при P1-12 = 1
или P1-12 = 2
• Уменьшение цифрового значения или номера параметра.
• Уменьшение частоты на выходе/скорости вращения двигателя при P1-12 = 1
или P1-12 = 2
