3 Установка оборудования
3.2 Монтаж
50 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
3.2.4 Крепление привода
Преобразователи частоты с типоразмерами FS2 и FS3 могут крепиться
с помощью винтов или устанавливаться на монтажной рейке, приводы
типоразмеров FS4–FS8 — только с помощью винтов.
3.2.4.1 Крепление с помощью винтов

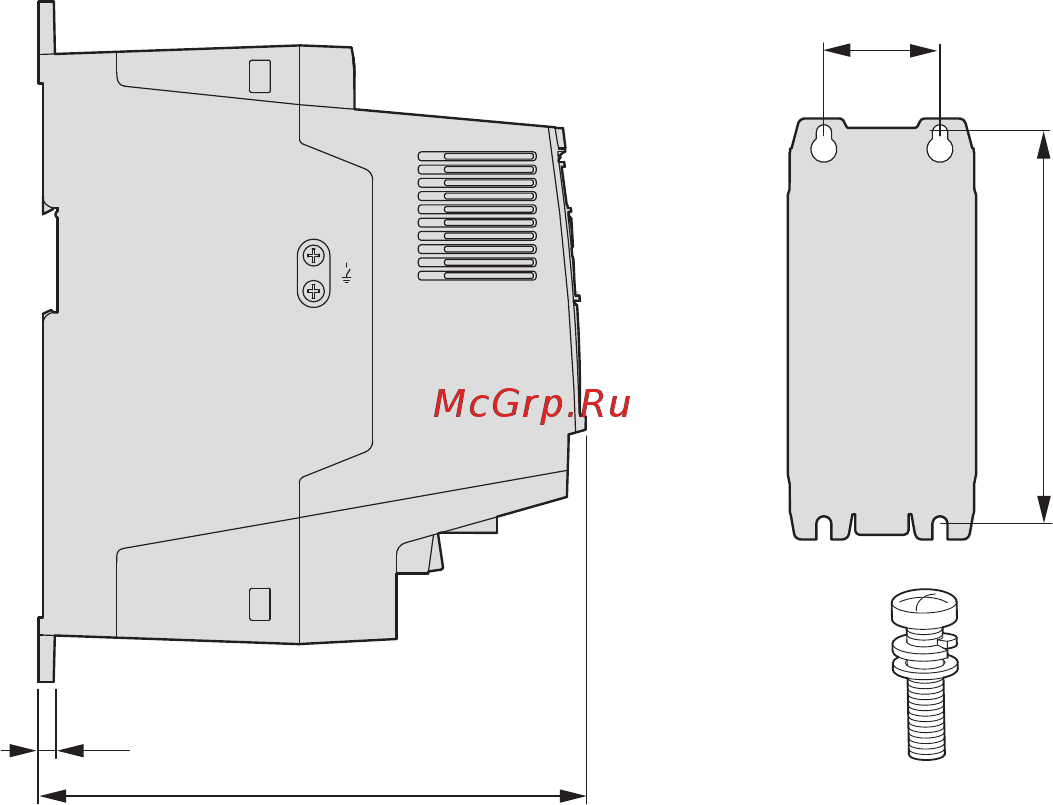

Рисунок 25: присоединительные размеры
→
Монтаж преобразователей частоты разрешается только
на невоспламеняемой поверхности (например, металлической).
→
Габаритные размеры и вес приводов DA1 указаны в приложении
(→ Стр. 209).
→
Все необходимые присоединительные размеры (a1, b1), моменты
затяжки и прочие данные указаны в → Разделе 9.2, «Габаритные
размеры и типоразмер».
→
Для защиты корпуса и надежности крепления устройства
рекомендуется использовать винты с шайбами и пружинными
шайбами с допустимыми моментами затяжки.
c
c1
EMC
VAR
b1
a1
