3 Установка оборудования
3.4 Выполнение электрических подключений
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 71
Рисунок 44: примеры подключения с цепью защиты от перегрузок
3.4.2.8 Интерфейс RJ 45
Благодаря наличию порта RJ45 в нижней части преобразователя частоты DА1
может быть выполнено прямое подключение устройства к модулям связи и
магистральной шине.
Внутреннее подключение RS485 предназначено для передачи данных
в шину OP, Modbus RTU и магистральную шину CANopen.

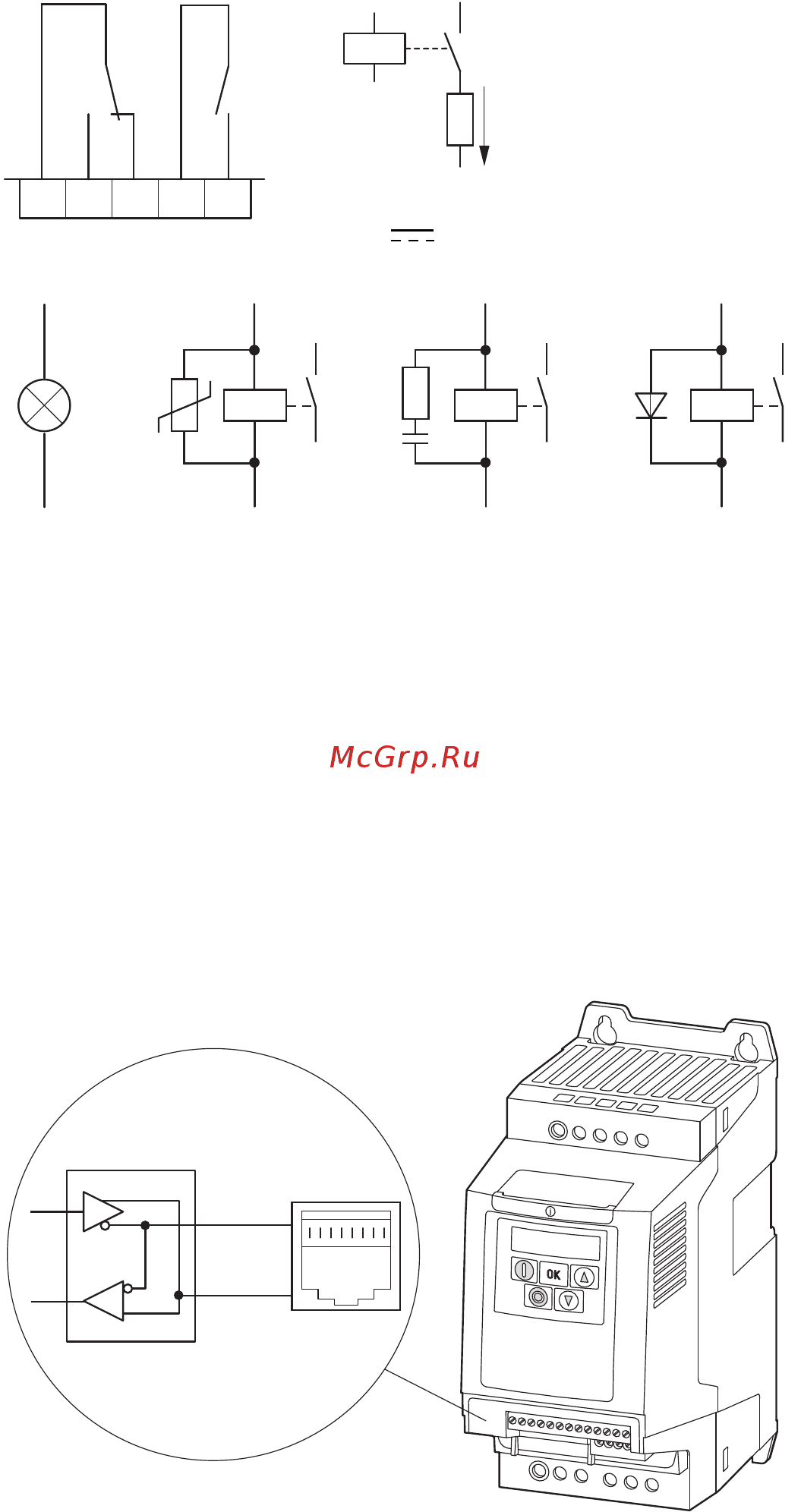

Рисунок 45: расположение порта RJ45 на приводе DА1
250 В ~ : ≦ 6A
30 В : ≦ 5A
Error
RUN
16 17 1814 15
I
AC
DC
AC
Varistor
(+)
(
-
)
DC
Diode
AC
RC filter
→
Преобразователи частоты DА1 не оборудованы встроенным
оконечным резистором шины.
При необходимости следует использовать DX-CBL-TERM.
RJ45
X1
⏚
L1/L
L2/N
L3
DC-
⏚
U
DC+
BR
1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17 18
COM
V
W
PIN 8
(PIN2)
PIN 7
(PIN 1)
RS485
