6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 167
Пример
Остановка с двумя различными значениями продолжительности
торможения
Функция остановки может быть включена со значением времени торможения
и Р1-05 = 0.
При отключенном разрешении запуска на цифровом входе DI1 (FWD,
управляющая клемма 2) частота на выходе привода уменьшается с
продолжительностью торм1, заданной в Р1-04.
Второе значение продолжительности торможения задается параметром Р2-25.
В настройках по умолчанию включение второго значения продолжительности
торможения происходит через DI1 и DI2 (управляющие клеммы 2 и 3).

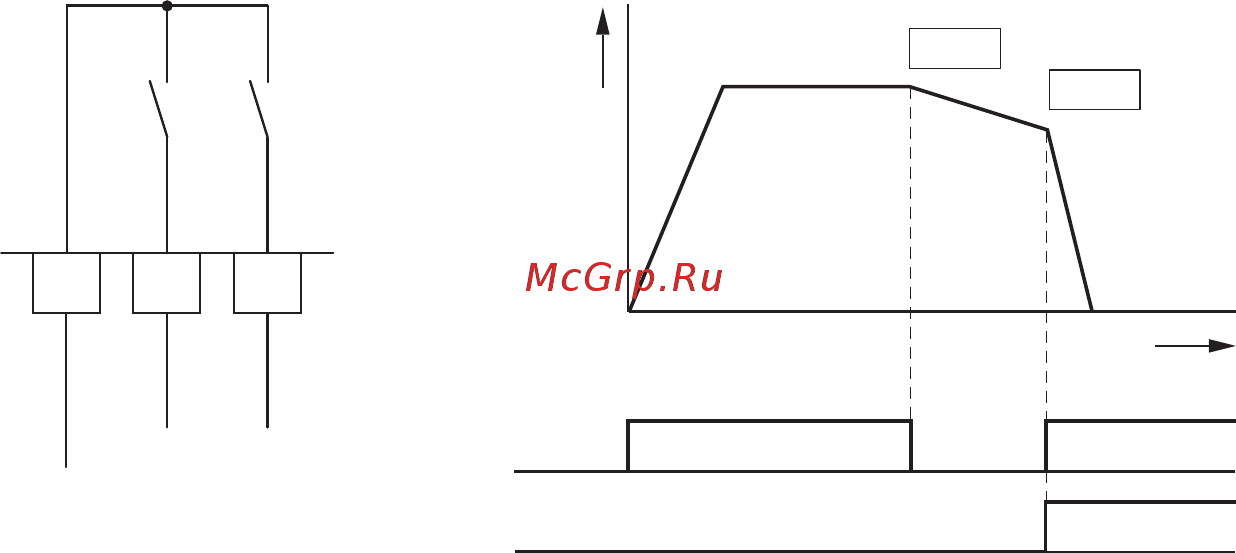

Рисунок 74: Остановка с двумя различными значениями продолжительности
торможения
2
DI1
DI2
3
FWD
REV
+24 V
1
+24 V Out
f
t
P1-04
P2-25
DI1
DI2
