7 Последовательный интерфейс (Modbus RTU)
7.1 Общие сведения
172 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
7.1.2 Последовательный интерфейс
Электрическое подключение ведущего и ведомых устройств выполняется
с помощью кабелей RJ45. Если количество ведомых устройств превышает
одно, они подключаются параллельно с помощью кабелей RJ45 и делителей
DX-SPL-RJ45-3SL.
Встроенный порт RJ45 преобразователей частоты DА1 с поддержкой
протокола Modbus RTU предназначен для выполнения прямого подключения
без необходимости установки дополнительного модуля интерфейса.
Для предотвращения отражений сигнала и возникновения ошибок передачи
данных
подключение сетевого кабеля к каждому приводу должно быть выполнено
через оконечный резистор шины сопротивлением 120 Ом.
Делитель модели DX-CBL-TERM оборудованы подобными резисторами.

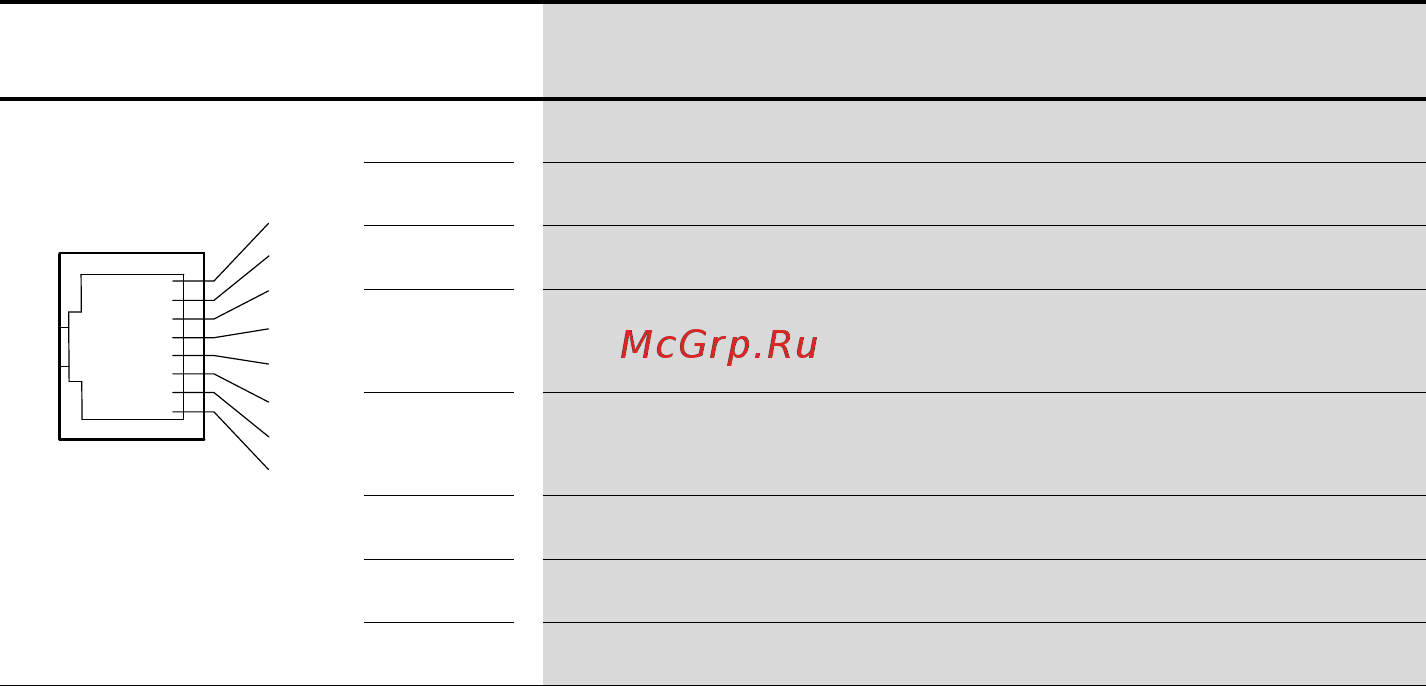

Рисунок 76: разводка гнезда RJ45
Вывод Значение
1 CAN -
2 CAN +
3 0В
4 Шина OP (рабочая шина)/внешняя кнопочная панель/подключение
к ПК «–»
5 Шина OP (рабочая шина)/внешняя кнопочная панель/подключение
к ПК «+»
6 Источник питания 24 В пост. тока
7 RS485–, Modbus RTU
8 RS485+, Modbus RTU
1
2
3
4
5
6
7
8
