2 Конструкция
2.5 Двигатель. Области применения
40 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
2.5.3 Типы подключения трехфазных двигателей
Соответственно номинальным эксплуатационным параметрам, указанным
на заводской табличке, может применяться тип подключения звездой или
треугольником.

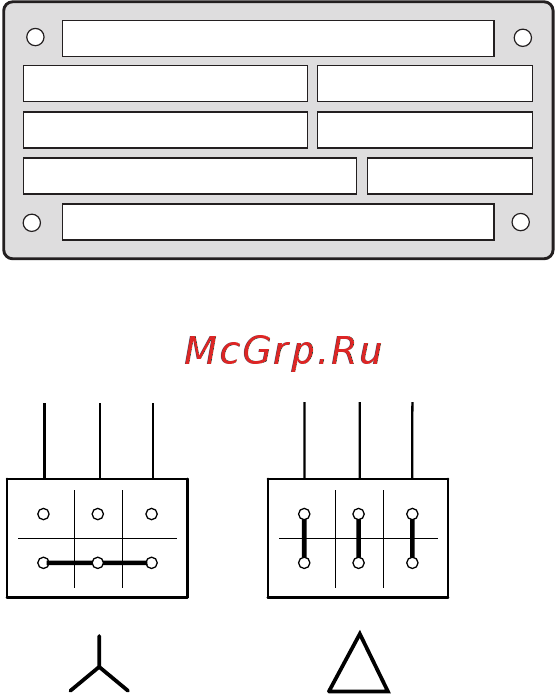

Рисунок 13: пример заводской таблички двигателя
Рисунок 14: Типы конфигурации: звезда слева, треугольник (дельта) справа
2.5.4 График зависимости 87 Гц
Трехфазный двигатель с табличкой, приведенной на Рис. 13, может быть
подключен как звездой, так и треугольником. Кривая рабочей характеристики
в данном случае определяется соотношением напряжения двигателя к частоте.
График зависимости 87 Гц используется для управления трехфазным
асинхронным двигателем с табличкой, приведенной на Рис. 13,
с подключением треугольником и напряжением 400 В при частоте 87 Гц.
Для этого на выходе преобразователя частоты должно присутствовать
более высокое значение тока для данной схемы (3,2 А), а частота двигателя
на преобразователе частоты (опорная точка В/Гц) должна быть установлена
равной 87 Гц.
Таким образом достигаются следующие преимущества:
• диапазон регулировки скорости вращения двигателя увеличивается в √3
раз (от 50 Гц до 87 Гц);
• повышается эффективность двигателя, поскольку при увеличении скоро-
сти вращения скольжение (абсолютное) остается неизменным и в процен-
тном соотношении к новой скорости (более высокой) уменьшается;
• на выходе двигателя может быть получена более высокая мощность
(P ~ M x n), благодаря чему в некоторых случаях становится возможным
применение двигателя меньшего на один типоразмер и, соответственно,
более дешевого (например, ходовой двигатель оборудования для кранов);
• скорость работы существующей установки может быть увеличена без
необходимости замены двигателя и/или трансмиссии. Другими словами,
установка всегда работает в оптимальном режиме.
1410 mi n
230/400 V 3.2/1.9 A
50 Hz
-1
0,75 KW
cos ϕ 0.79
U1 V1 W1
W2 U2 V2
U1 V1 W1
W2 U2 V2
→
По причине повышенной тепловой нагрузки рекомендуется при-
менение параметров двигателя только на один номинал выше, а
также использование двигателей с классом изоляции не менее F.
