2 Конструкция
2.4 Электромагнитная совместимость (ЭМС)
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 37
Преобразователь версии DA1…-F… (со встроенным фильтром подавления
радиопомех) соответствует жестким требованиям по уровню кондуктивных
помех для среды 1-го класса в категории С1. Для этого требуется правильная
установка средств обеспечения ЭМС (→ Стр. 53) и соблюдение допустимых
длин кабелей двигателя, а также максимальной частоты коммутации (f
PWM
)
преобразователя.
Для преобразователей частоты без встроенного фильтра подавления
радиопомех увеличенные длины кабелей и сниженные значения токов утечки
иногда могут быть достигнуты по отдельным категориям благодаря
использованию внешнего фильтра.
Необходимые меры по обеспечению ЭМС обязательно должны быть учтены на
этапе проектирования. В противном случае внесение изменений и улучшений
на более поздних этапах, таких как монтаж и настройка оборудования, может
потребовать значительных материальных затрат.

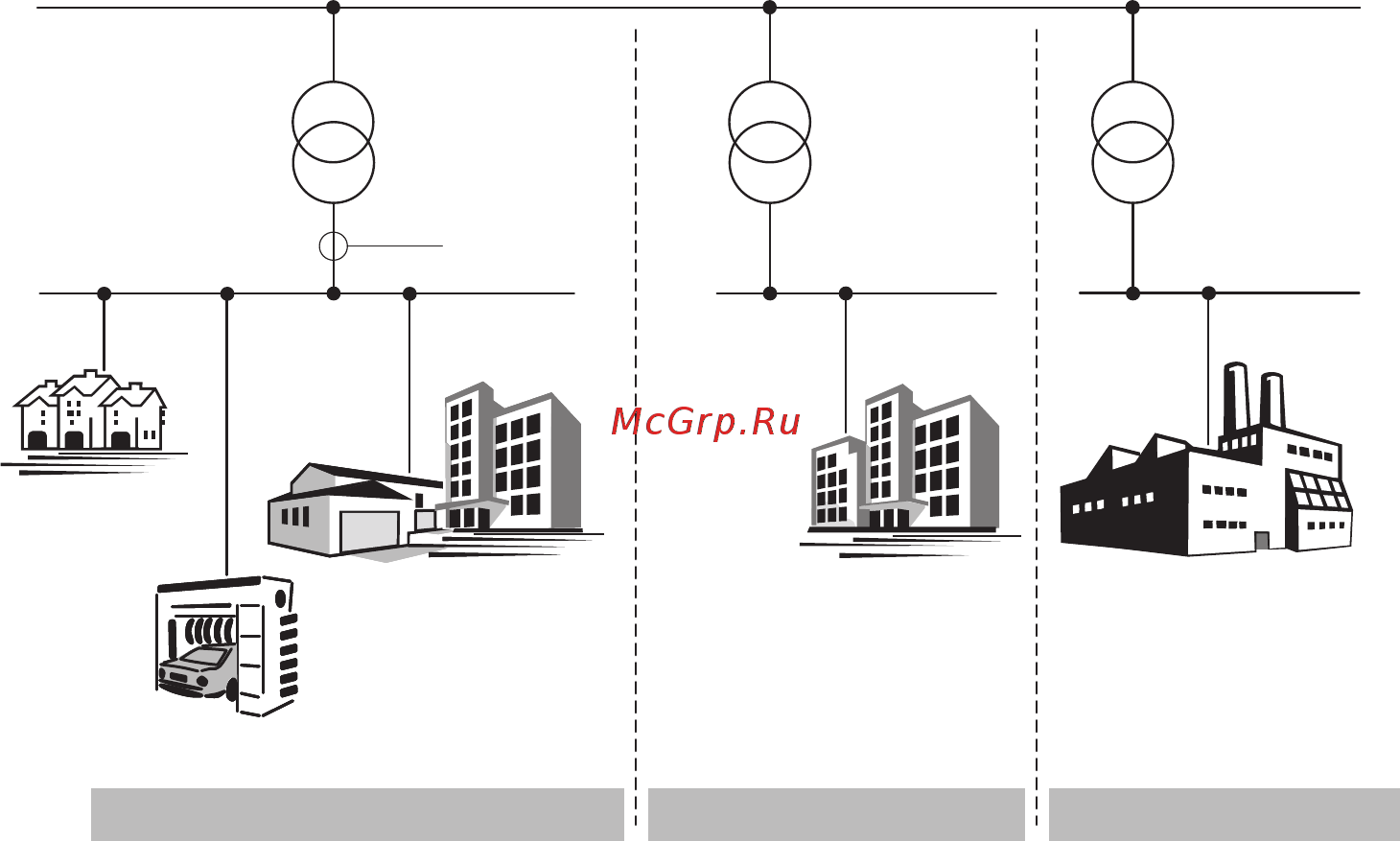

Рисунок 11: среда и категории ЭМС
