2 Конструкция
2.1 Введение
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 29
2 Конструкция
2.1 Введение
В данной главе представлено описание основных особенностей
электрической цепи магнитной системы (PDS = силовой привод),
которые необходимо принять во внимание.

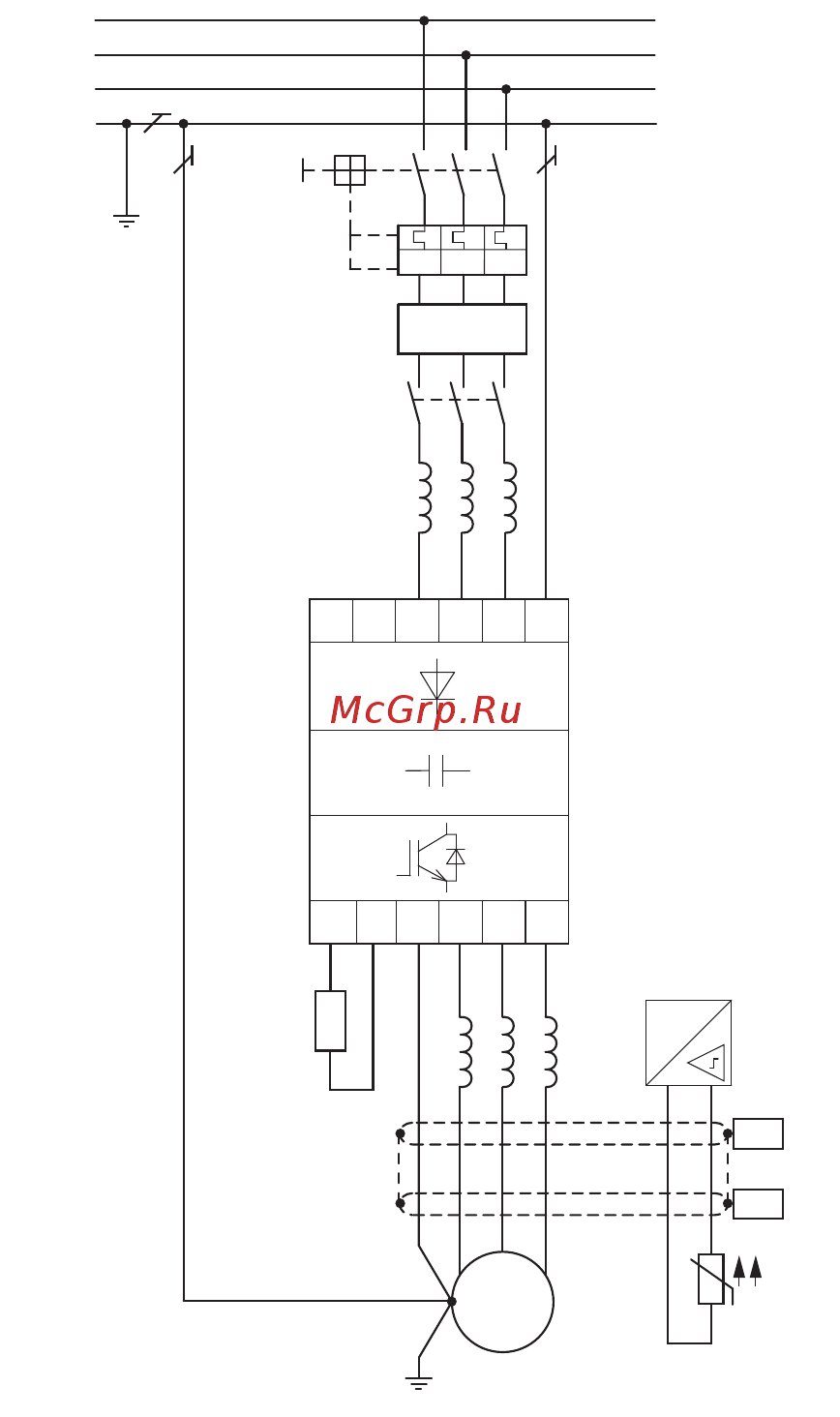

Рисунок 8: Пример магнитной системы с трехфазным фидером
для трехфазного двигателя
a Конфигурация электрической сети, напряжение питания и частота, взаимодействие с системами
коррекции коэффициента мощности.
b Плавкие предохранители, защита кабелей.
c Устройство защитного отключения (УЗО) для защиты людей и животных.
d Сетевой контактор.
e Сетевой дроссель, фильтр подавления радиопомех, сетевой фильтр.
f Преобразователь частоты: монтаж, электрические соединения, ЭМС,
примеры электрических цепей.
g Дроссель двигателя, фильтр dV/dt, фильтр гармонических колебаний.
h Защита двигателя, термисторное реле защиты от перегрузок.
i Длины кабеля, кабели двигателя, экранирование (ЭМС).
j Двигатель, параллельная работа нескольких двигателей с преобразователем частоты
(только для В/Гц), контур обхода, торможение постоянным током.
k Тормозное сопротивление, динамическое торможение.
③
②
①
L1
L2
L3
PE
⑤
④
⑦
⑩
⑨
⑧
⑥
RCD
L1/L
L2/N
PE
U
VW
L3 PE
DC+
BR
M
3
ϑ
˜
PES
PES
#
I > I > I >
⑪
