6 Параметры
6.2 Цифровые и аналоговые входы
DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com 157
6.2.10 График зависимости U/f
В преобразователе частоты DА1 происходит широтно-импульсная модуляция
(ШИМ) синусоидального сигнала. Переключение IGBT транзисторов
выполняется двумя способами, основанными на управлении U/f:
U/f (P1-10 = 0)
• управление частотой (Гц);
• параллельное подключение нескольких двигателей;
• большая разность мощности (P
FU
>> P
Motor
);
• переключение на выходе.
U/f с компенсацией скольжения (P1-10 > 0)
• управление скоростью вращения (мин
-1
, об/мин) с компенсацией
скольжения;
• подключение одиночного двигателя;
мощность ниже не более, чем на один номинал P
FU
>P
Motor
;
• высокий крутящий момент (обязательно наличие точных данных
по используемой модели двигателя).
График зависимости U/f определяет процесс управления преобразователем
частоты, при этом напряжение двигателя изменяется в определенном
соотношении с частотой. Если отношение напряжения к частоте постоянно
(график зависимости в виде прямой линии), магнитный поток и
характеристики крутящего момента подключенного двигателя фактически
постоянны.
В стандартных областях применения эталонные значения графика
зависимости U/f совпадают с номинальными эксплуатационными параметрами
подключенного двигателя (см. заводскую табличку двигателя):
•
Напряжение на выходе (Р4-11) = Номинальное напряжение двигателя (Р1-07);
•
Граничная частота Р4-10 = Номинальная частота вращения двигателя Р1-09 =
Максимальная частота Р1-01.

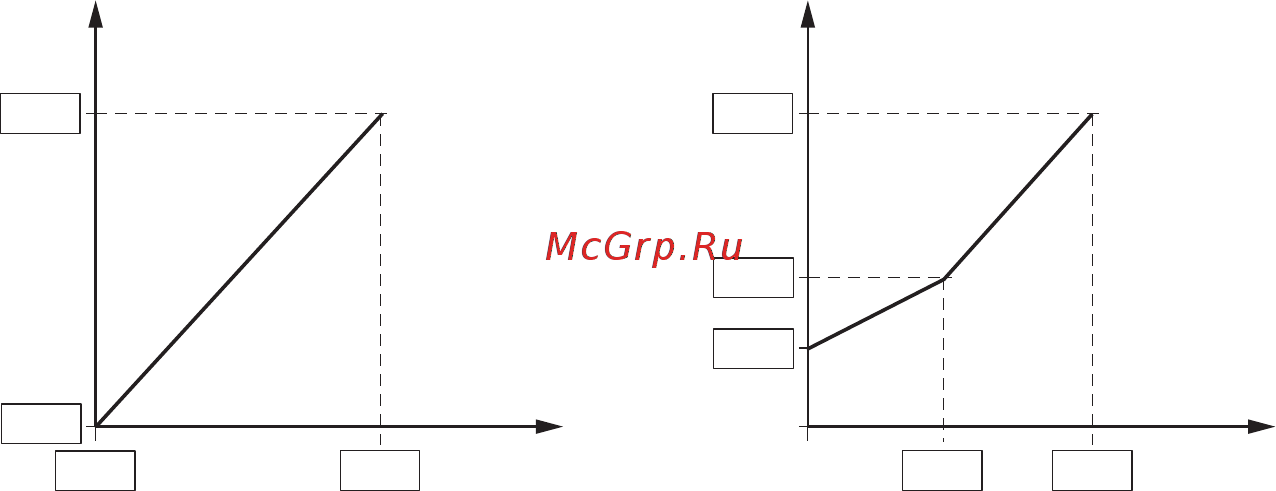

Рисунок 68: график зависимости U/f
→
Номинальные данные графика зависимости U/f задаются
автоматически и соответствуют величинам параметров Р1-07
(номинальное напряжение двигателя) и Р1-09 (номинальная
частота вращения двигателя).
линейная зависимость
P4-10 = 0, P4-11 = 0
параметризованная зависимость
P4-10 > 0, P4-11 > 0
[%]
U
f
[Hz]
P1-11
P1-07
P1-02
P1-09
U
[%]
f
[Hz]
P1-11
P4-11
P1-07
P1-09
P4-10
