5 Сообщения об ошибках
5.1 Введение
82 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com

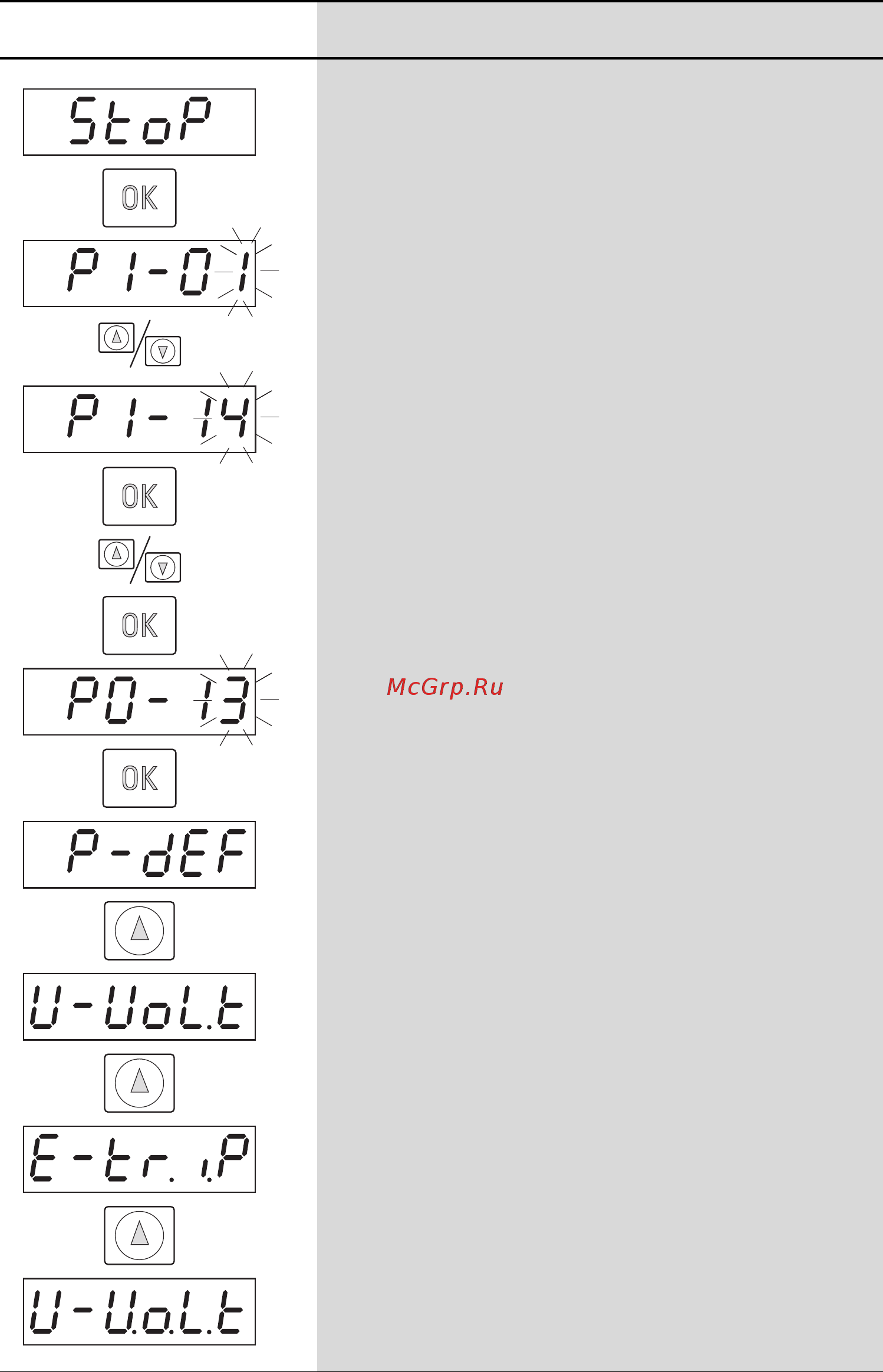

Ниже изображен пример процедуры доступа к журналу регистрации
неисправностей.
Индикатор Описание
Текущий режим работы: остановка (Stop).
Нажать кнопку подтверждения (ОК).
Отображается параметр, доступ к которому осуществлялся последним.
Мигает последняя цифра дисплея.
Перейти к параметру Р1-14 с помощью кнопок ▲ (вверх) или ▼ (вниз)
и подтвердить выбор нажатием кнопки ОК.
Мигает последняя цифра дисплея.
Задать значение 101 или 201 с помощью кнопок ▲ (вверх) или ▼ (вниз)
и подтвердить выбор нажатием кнопки ОК.
Перейти к параметру Р0-13 с помощью кнопок ▲ (вверх) или ▼ (вниз) и
подтвердить выбор нажатием кнопки ОК.
Мигает последняя цифра дисплея.
Последнее сообщение об ошибке.
Пример: P-dEf (Parameter default = загружено значение параметра
по умолчанию).
Перейти ко второму сообщению нажатием кнопки ▲ (вверх).
Второе сообщение:
Пример: V-Volt (сообщение о недостаточном напряжении).
Мигает точка справа.
Перейти к третьему сообщению нажатием
кнопки ▲ (вверх).
Пример: E-trip (сообщение о внешней ошибке).
Мигают две точки справа.
Перейти к последнему сообщению нажатием кнопки ▲ (вверх).
Пример: V-Volt (сообщение о недостаточном напряжении).
Мигают три точки справа.
