6 Параметры
6.2 Цифровые и аналоговые входы
144 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
6.2.3 Цифровые/аналоговые выходы
В преобразователях частоты предусмотрены два цифровых/аналоговых
выхода и два релейных выхода с различными характеристиками.
• Цифровой/аналоговый выход 1:
• транзисторный выход DO1 (+24 В):
управляющие клеммы 8 и 9 (P2-11 = 0–7);
• Аналоговый выход АО1: (0–10 В пост. тока, до 20 мА):
управляющие клеммы 8 и 9 (P2-11 = 8–11);
• Цифровой/аналоговый выход 2:
• транзисторный выход DO2 (+24 В):
управляющие клеммы 9 и 11 (P2-13 = 0–7);
• Аналоговый выход АО2: (0–10 В пост. тока, до 20 мА):
управляющие клеммы 9 и 11 (Р2-13 = 8–11);
• Релейный выход К1 (250В, 6А перем. тока/30В, 5А пост. тока):
перекидные контакты, управляющие клеммы 14, 15, 16 (Р2-15);
• Релейный выход К2 (250В, 6А перем. тока/30В, 5А пост. тока):
Н.Р. контакты, управляющие клеммы 17, 18 (Р2-18).
В настройках по умолчанию (Р2-11 = 8) сигнал аналогового напряжения
(0–10 В; Р2-12) пропорционален частоте на выходе
f
Out
= 0 – f
max
(P1-01).
Пример
Желаемые параметры:
• с релейного выхода К1 должен поступать аварийный сигнал в случае
перегрузки по току на 10 %;
• на аналоговом выходе АО2 для более точного контроля должен
присутствовать номинальный ток двигателя в диапазоне напряжений
0-10 В (5 В = номинальный ток двигателя (Р1-08)).

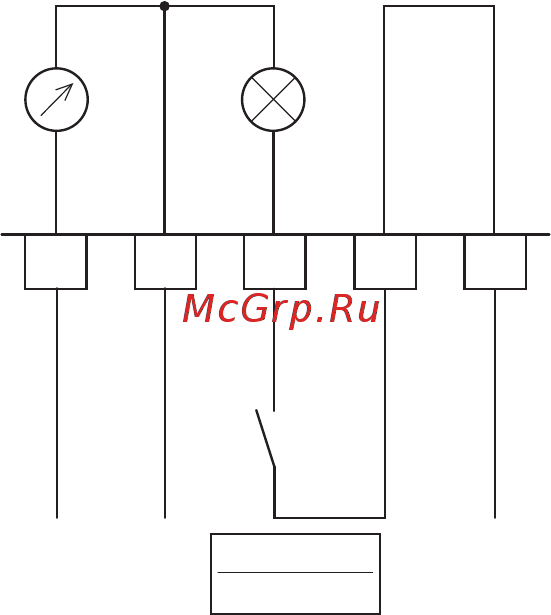

Рисунок 60: Пример: контроль перегрузки по току
→
Выходные сигналы на клеммах 8 и 11 (AO1 и АО2) приводом не
контролируются.
9
0 V
A-Out
17 13 1
+24 V Out
< 100 mA
6 A, 250 V AC
5 A, 30 V DC
11
0...+10 V
20 mA
P2-18 = 5
P2-19 = 110
+
-
+
-
