1 Серия DА1
1.6 Ключевые характеристики
22 DA1 Variable Frequency Drives 10/12 MN04020005Z-EN www.eaton.com
1.6 Ключевые характеристики
В устройстве серии DА1 происходит преобразование переменного
напряжения электрической сети в постоянное, предназначенное для
формирования трехфазного переменного напряжения с регулируемой
частотой и заданной амплитудой для управления скоростью вращения
трехфазных асинхронных двигателей.

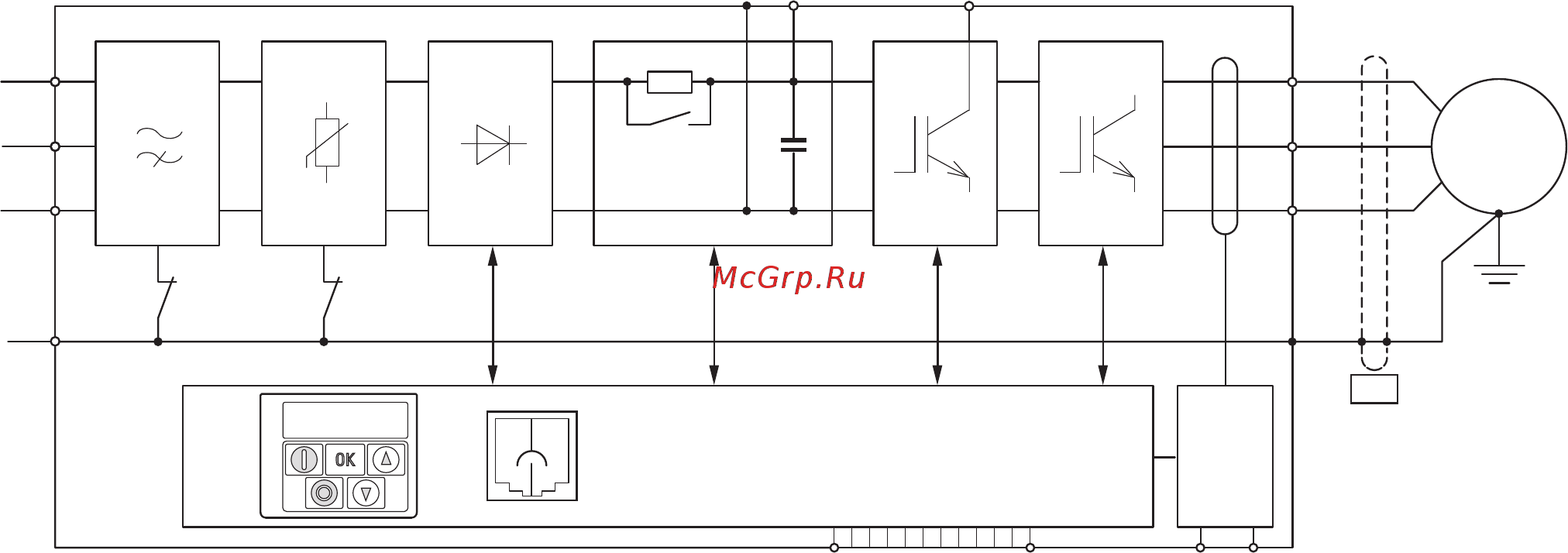

Рисунок 6: Блок-схема; компоненты привода DА1
a L1/L, L2/N, L3, защитное заземление, напряжение сети питания U
LN
=U
e
при 50/60 Гц:
DА1-12…: однофазная сеть питания (1 фаза или 2 фазы, 230/240 В переменного тока),
фидер двигателя (3 фазы, 230 В переменного тока);
DА1-32…: трехфазная сеть питания (3 фазы, 230/240 В переменного тока), фидер двигателя
(3 фазы, 230 В переменного тока);
DC1-34…: трехфазная сеть питания (3 фазы, 400/480 В переменного тока), фидер двигателя
(3 фазы, 400 В переменного тока).
b Встроенный фильтр подавления радиопомех, подключение ЭМС к защитному заземлению.
c Внутренний фильтр напряжения, подключение варистора к защитному заземлению
d Выпрямительный мост: преобразование переменного напряжения в постоянное.
e Звено постоянного тока с зарядным резистором, конденсатором и источником питания с переклю-
чаемыми режимами (SMPS).
f Тормозной прерыватель для внешнего тормозного резистора (подключение к DC+ и BR)
g Инвертор на основе БТИЗ. Предназначен для преобразования постоянного напряжения звена
постоянного тока (U
DC
) в переменное 3-фазное напряжение (U
2
) с переменной амплитудой и
частотой (f2).
h Подключение двигателя с напряжением на выходе U
2
(0–100 % U
e
) и частотой f
2
(0–500 Гц).
Подключение к фидеру выполнено с помощью экранированного кабеля, заземленного на обоих
концах с большой площадью контакта (PES).
Номинальный рабочий ток (I
e
, ток на выходе):
DA1-12…: 4,3–10,5 А;
DA1-32…: 4,3–248 А
DA1-34…: 2,2–450 А
100 % при температуре окружающего воздуха +50 °С с перегрузочной способностью 150 %
на протяжении 60 c и пусковым током 175 % на протяжении 2 с.
+
-
+
-
+
-
M
3 ~
U
L3
L2/N
L1/L
W
V
U
②①③④⑤⑥⑦
⑩
⑧⑨
DC+DC- BR
EMC VAR
CPU STO
1 … 11, 14 … 18 12 13
PES
⑫
⑪
