Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
101

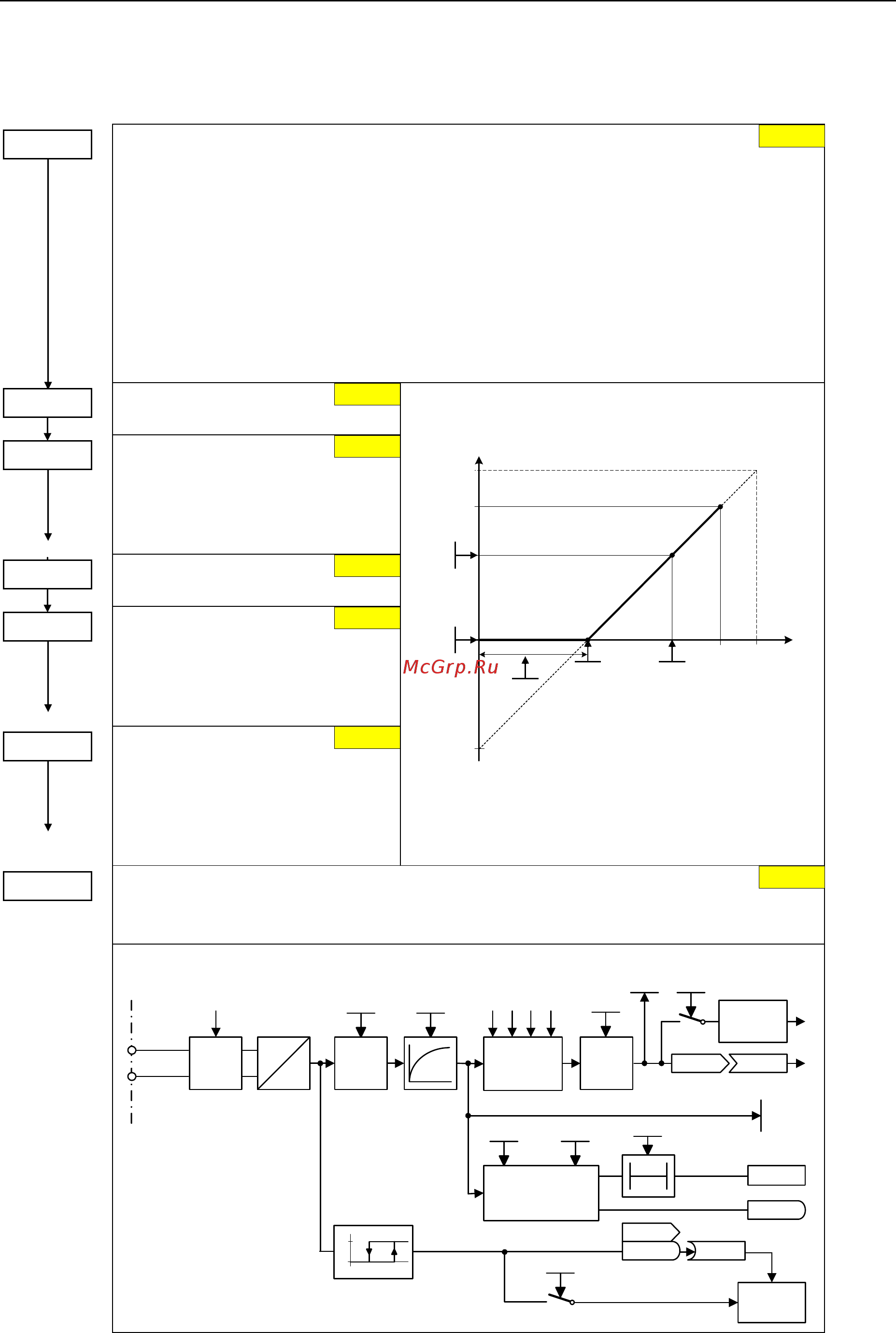

3.5.7.6 Аналоговые входы (ADC)
Тип ADC
Определяет тип аналогового входа и активирует контроль аналогового входа.
0 однополюсный вход по напряжению (0 до +10 В)
1 однополюсный вход по напряжению с контролем (0 до 10В)
2 однополюсный вход по току (0 до 20 мА)
3 однополюсный вход по току с контролем (0 до 20 мА)
4 двухполюсный вход по напряжению (-10 до +10 В)
УКАЗАНИЕ
Для P0756 до P0760 действует:
Индекс 0: аналоговый вход 1 (ADC1), клемма 3, 4
Индекс 1 : аналоговый вход 2 (ADC2), клемма 10, 11
Значение x1
Масштабирования ADC [В / мА]
Значение y1
Масштабирование ADC
Это параметр представляет в %
от P2000 (опорная частота)
значение для x1.
Значение x2
Масштабирования ADC [В / мА]
Значение y2
Масштабирование ADC
Это параметр представляет в %
от P2000 (опорная частота)
значение для x2.
Ширина зоны
нечувствительности ADC [В /
мА]
Определяет ширину зоны
нечувствительности на
аналоговом входе
ASPmax
100 %
10 V
20 mA
V
mA
x
100%
%
P0760
P0758
P0759
P0761 > 0
0 < P0758 < P0760
||
0 > P0758 > P0760
ASPmin
P0757
P0761
P0757 = P0761
4000 h
Задержка потери сигнала ADC
Определяет время задержки между потерей аналогового заданного значения и
индикацией сообщения об ошибке F0080.
KL4
KL3
DIP‐переключатель
A
D
ADC
тип
ADC
масштабир.
P0757
P0758
P0759
P0760
ADC
зона
нечув.
r0755 Pxxxx
r0752
P1000
ADC
ADC+
r0754
P0761
P0753P0756
ADC
Typ
Зад.знач.
ADC‐канал
Обнар.обрыва
провода
P0756 P0761
r0751
F0080
r0722
r0722 .6
0
1
1.7 В
3.9В
P0707
Pxxxx
Функция
T0
P0762
P0756 = ...
P0761 = ...
P0760 = ...
P0759 = ...
P0758 = ...
P0757 = ...
P0762 = ...
0
0
10
100.0 %
0
0.0 %
10 мс
