3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
164
3.7.1.3 Построение шины USS через COM-Link (RS485)
Для безотказной работы USS шина на обоих концах должна быть оснащена
терминаторами. При этом рассматривать шину от первого участника USS до
последнего участника USS как одну шину, поэтому шина USS должна быть
завершена два раза. На первом участнике на шине (напр., Master) и последнем
участнике на шине (напр., преобразователь) должны быть подключены терминаторы.
УКАЗАНИЕ
В состоянии при поставке терминаторы не подключены!
Помнить, что оконечная нагрузка шины включается только на первом и последнем
участнике на шине! Установка терминаторов должна выполняться в
обесточенном состоянии!
Возможно нарушение передачи данных по шине!
При активном режиме шины устройства с включенным концевым
сопротивлением не должно находиться в обесточенном сост
оянии. Т.к. концевое
сопротивление получает напряжение из подключенного устройства, то концевое
сопротивление в обесточенном состоянии более не действует.

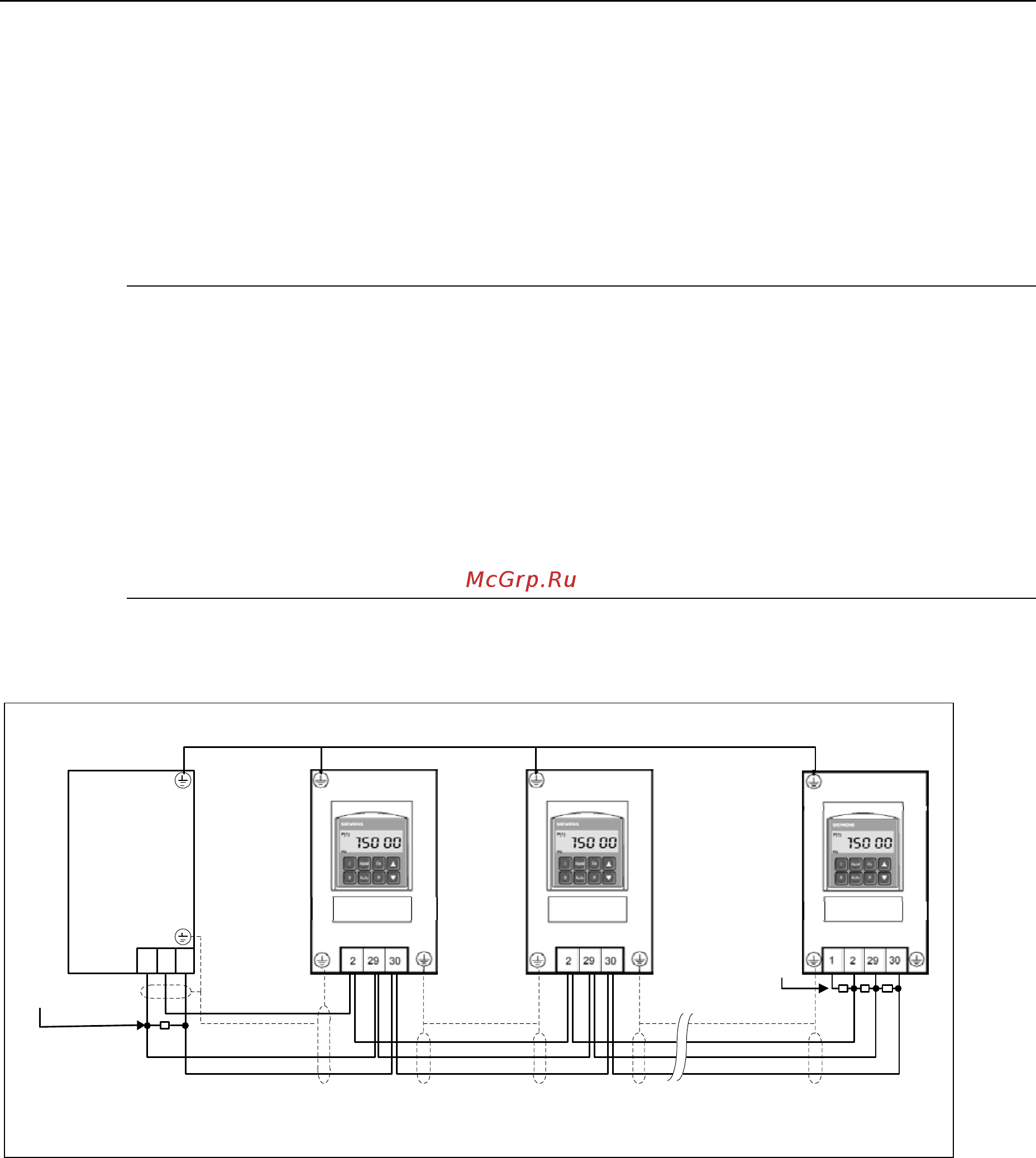

Рисунок ниже показывает структуру шинного соединения через клеммы 29, 30:
экран
экран экран
Кабель выравнивания потенциалов
RS485-терминатор
RS485-терминатор
Master
0 V
(M)
На первом и последнем участнике на шине должно быть подключено концевое сопротивление
Без оконечной нагрузки шины на других участниках
Рис. 3-47 Подключение шины USS
