Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
179
3.11.1.3 ПИД-регулирование компенсации
В различных непрерывных производственных процессах, к примеру, при
производстве бумаги и волокна или при изготовлении кабеля, необходимо управлять
следующими друг за другом производственными участками по скорости таким
образом, чтобы проходящий материал, с одной стороны, не подвергался бы
недопустимому натяжению, с другой стороны, требуется недопущение образования
складок. В таких случаях целесообразно предусмотреть накоп
итель матер
иала в
форме петли с определенным натяжением, что обеспечивает резерв материала и
развязку приводов. Т.к. петля должна компенсировать разницу между поступающим и
отводимым материалом, она является мерой качества процесса.
С помощью ПИД-регулирования компенсации (также называется регулирование на
устранение петлевания/регулирование дистанции) MICROMASTER 440 может
регулировать проходящий материал согласно постоянному натяжению.
SUM
зад.знач.
ПИД
RFG
ПИД
AFM RFG
x
2
v
2
v
1
A
2
A
1
v
2
*
x
2
*
x
2
ПИД
зад.знач.
ПИД
фкт.знач.
ПИД
пред.
Регул.
двигателя
Структура Приложение

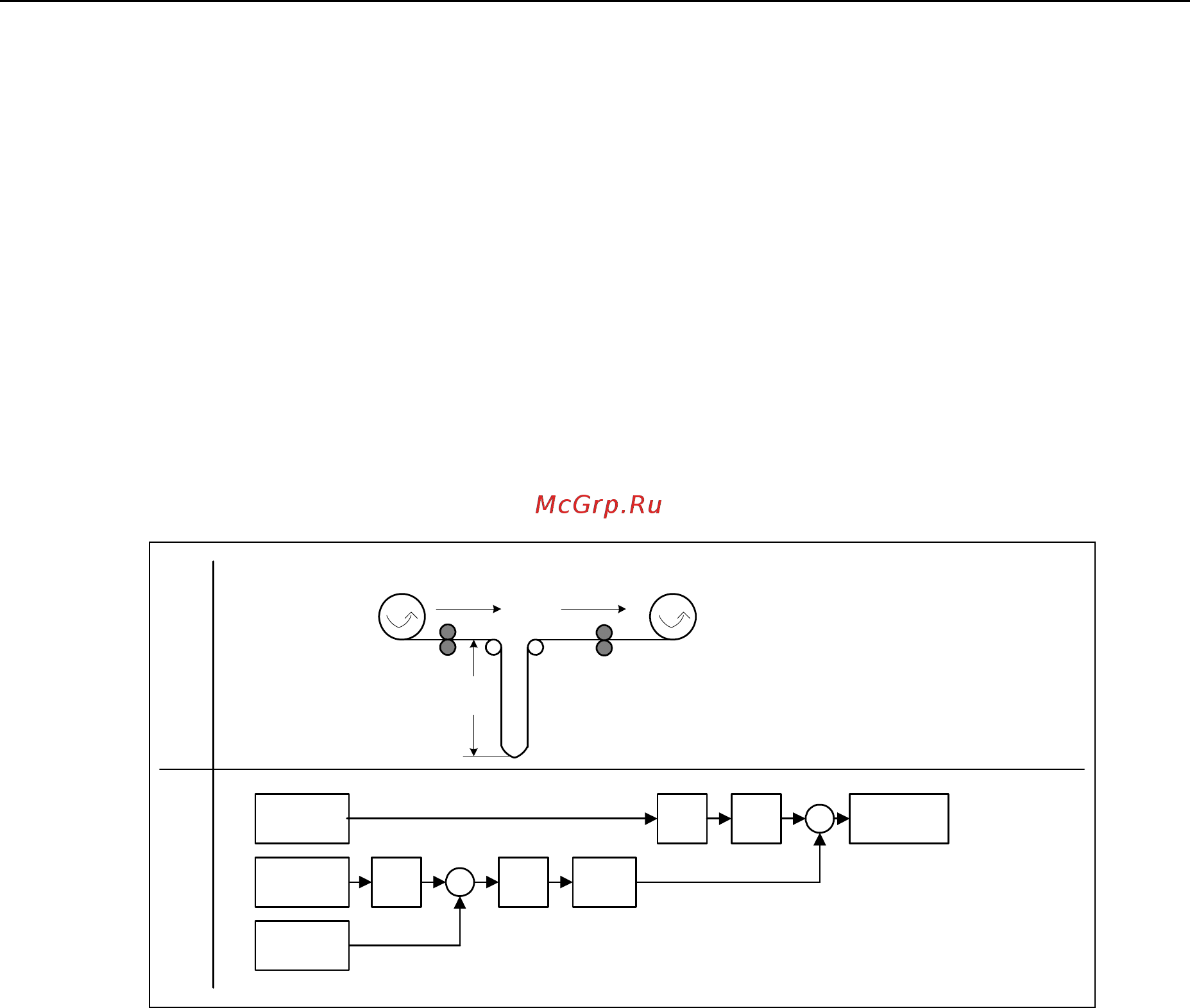

Рис. 3-57 ПИД-регулирование компенсации
При этом скорость v
1
принимается за независимое возмущающее воздействие;
следовательно скорость подачи v
2
должна регулироваться через приводные ролики
A
2
таким образом, чтобы длина x
2
петли по возможности соответствовала бы
заданному значению.
Структура и важные параметры для ПИД-регулирования компенсации показаны на
рис. 3-58 и в таблице 3-27.
