Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
223
3.20.2 Мониторинг нагрузки по моменту
Область параметров: P2181
P2182 – P2192
r2198
Предупреждения A0952
Ошибки F0452
Номер функциональной схемы: -
Эта функция позволяет контролировать
передачу усилия между двигателем и
рабочей машиной. Типичными
приложениями являются, к примеру,
клиновые/плоские ремни или цепи,
надетые на ременные шкивы или цепные
колеса ведущих и ведомых валов и передающие тем самым окружные скорости и
окружные усилия (см. рис. 3-87). При этом мониторинг нагрузк
и по моменту может
ус
тановить как блокировку рабочей машины, так и разрыв передачи усилия.
При мониторинге нагрузки по моменту текущая кривая частот/момента сравнивается
с запрограммированной кривой частоты/момента вращения (см. P2182 – P2190).
Если текущее значение выходит за границы запрограммированного диапазона
допуска, то в зависимости от параметра P2181 выводится предупреждение A0952
или ошибка F0452. Зад
е
ржка предупреждения или ошибки возможна через параметр
P2192. Это позволяет не допустить ложных тревог, вызванных кратковременными
переходными состояниями (см. рис. 3-88).
P2186
P2185
P2188
P2187
P2190
P2189
P2183 P2184
Моментвращения[Нм]
Частота
[Гц]
P1082
0
1
r2198
Bit 11
t
P2192 P2192
A0952
Моментвращения
фактическоезначение
P2182

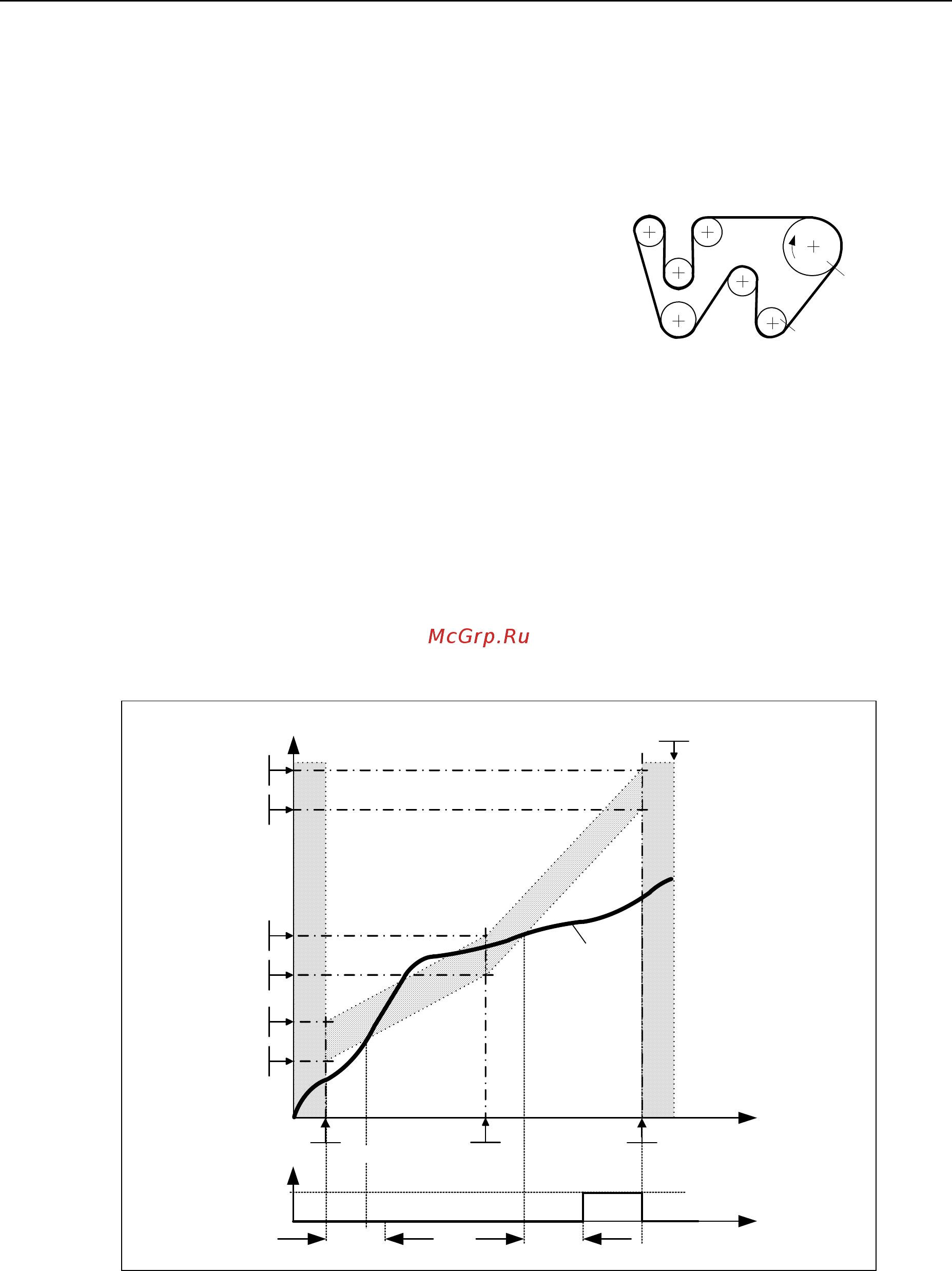

Рис. 3-88 Мониторинг нагрузки по моменту (P2181 = 1)
приводной
вал
направляющий
вал
Рис. 3-87 Привод вала с плоским ремнем
