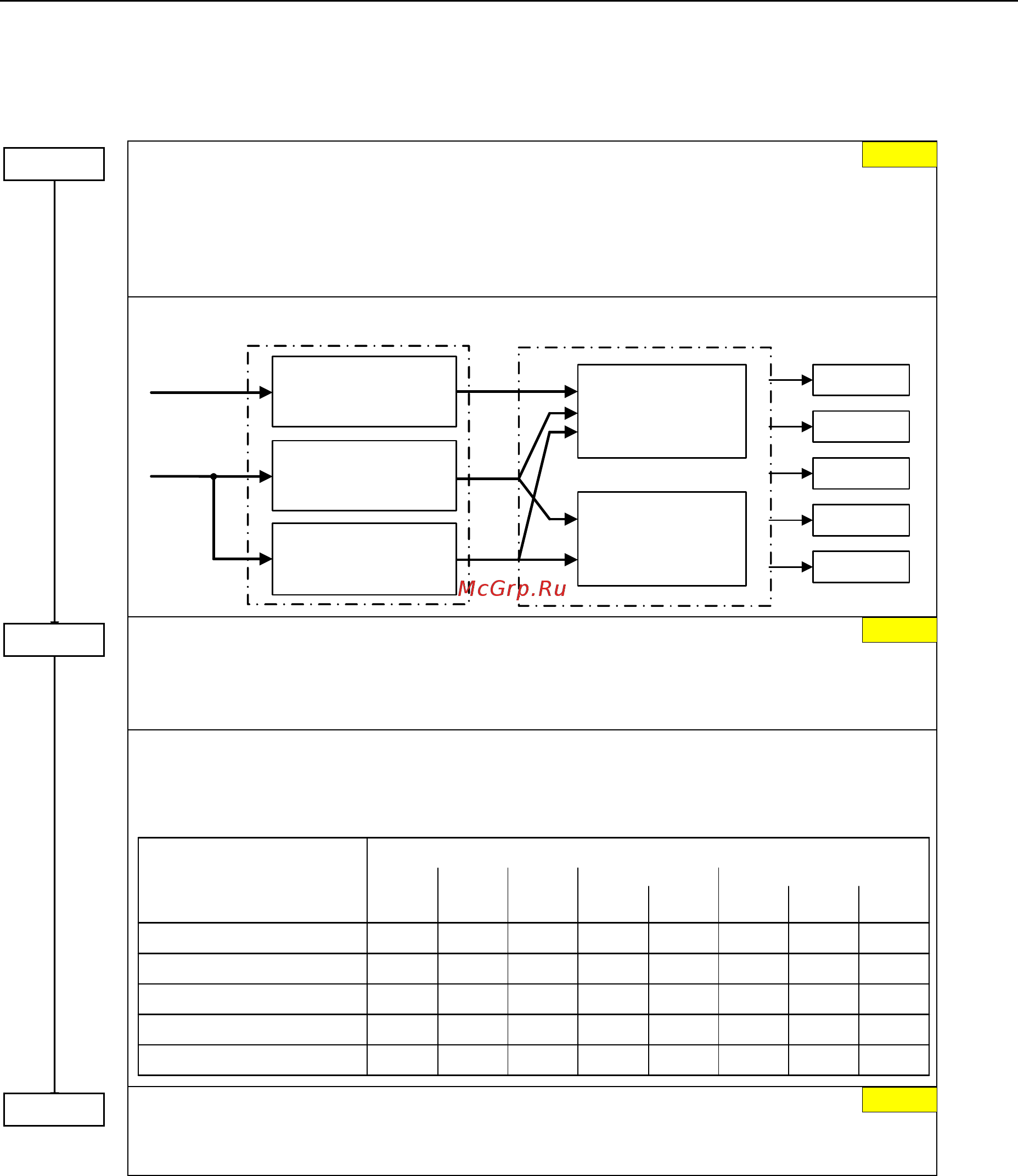

3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
108
3.5.7.13 Защита преобразователя
Реакция преобразователя на перегрузку
Определяет реакцию преобразователя на внутренний перегрев.
0 Уменьшить выходную частоту
1 Отключить (F0004 / F0005)
2 Уменьшить частоту импульсов и выходную частоту
3 Уменьшение частоты импульсов с последующим отключением (F0004)
A0504
A0505
A0506
F0004
F0005
Реакцияпреобразователянаперегрузку
P0290
Регулятор
частоты
импульсов
I‐max‐регулятор
(U/f)
Регулятортока
(SLVC,VC)
r0036
r0037
Температура
радиатора
P0292
IGBT‐
температура
P0292
i
2
t
P0294
Контрольпреобразовател
я
Предупреждение о перегрузке силовой части
Определяет перепад температур (в °C) между порогом отключения из-за перегрева и
порогом предупреждения из-за перегрева преобразователя. При этом порог отключения
зафиксирован в преобразователе и не может быть изменен пользователем.
Температура MM440,исполнение
110°C
140°C
95°C
145°C
A‐ CD‐ F
Входнойвыпрямитель ‐
Приточныйвоздух ‐
Модуль ‐
80°C
145°C
F
600В
‐
‐
‐
‐
‐
‐
88°C
150°C
FX
95кВт
CT
91°C
150°C
110кВт
CT
75°C
55°C
75°C
55°C
65°C 65°C
80°C
145°C
GX
132кВт
CT
82°C
147°C
160кВт
CT
75°C
55°C
75°C
55°C
65°C 65°C
88°C
150°C
200кВт
CT
75°C
50°C
65°C
IGBT
Радиатор
Absch
T = T - P0292
ПорогпредупреждениятемпературыпреобразователяT
_
Warn
:
ПороготключениятемпературыпреобразователяT_Absch:
Warn
Задержка отключения вентилятора
Устанавливает время задержки для отключения вентилятора в секундах после
отключения преобразователя. Установка 0 означает отключение без задержки.
3.5.7.14 Защита двигателя
Наряду с тепловой защитой двигателя, температура двигателя включается в
адаптацию данных эквивалентной схемы двигателя. Такая адаптация, в первую
очередь при высокой тепловой нагрузке на двигатель, оказывает существенное
влияние на стабильность векторного управления. Измерение температуры двигателя
у MM440 возможно только через датчик KTY84. При установке параметров P0601 =
0,1 температура двигателя рассчитывается /оценивается через тепловую модель
двигателя. Есл
и длитель
ное питание преобразователя осуществляется внешним
напряжением 24 В, то температура двигателя отслеживается через постоянную
времени температуры двигателя и при отключенном напряжении сети.
P0290 = ...
P0292 = ...
P0295 = ...
0
15 °C
0 с
