Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
123

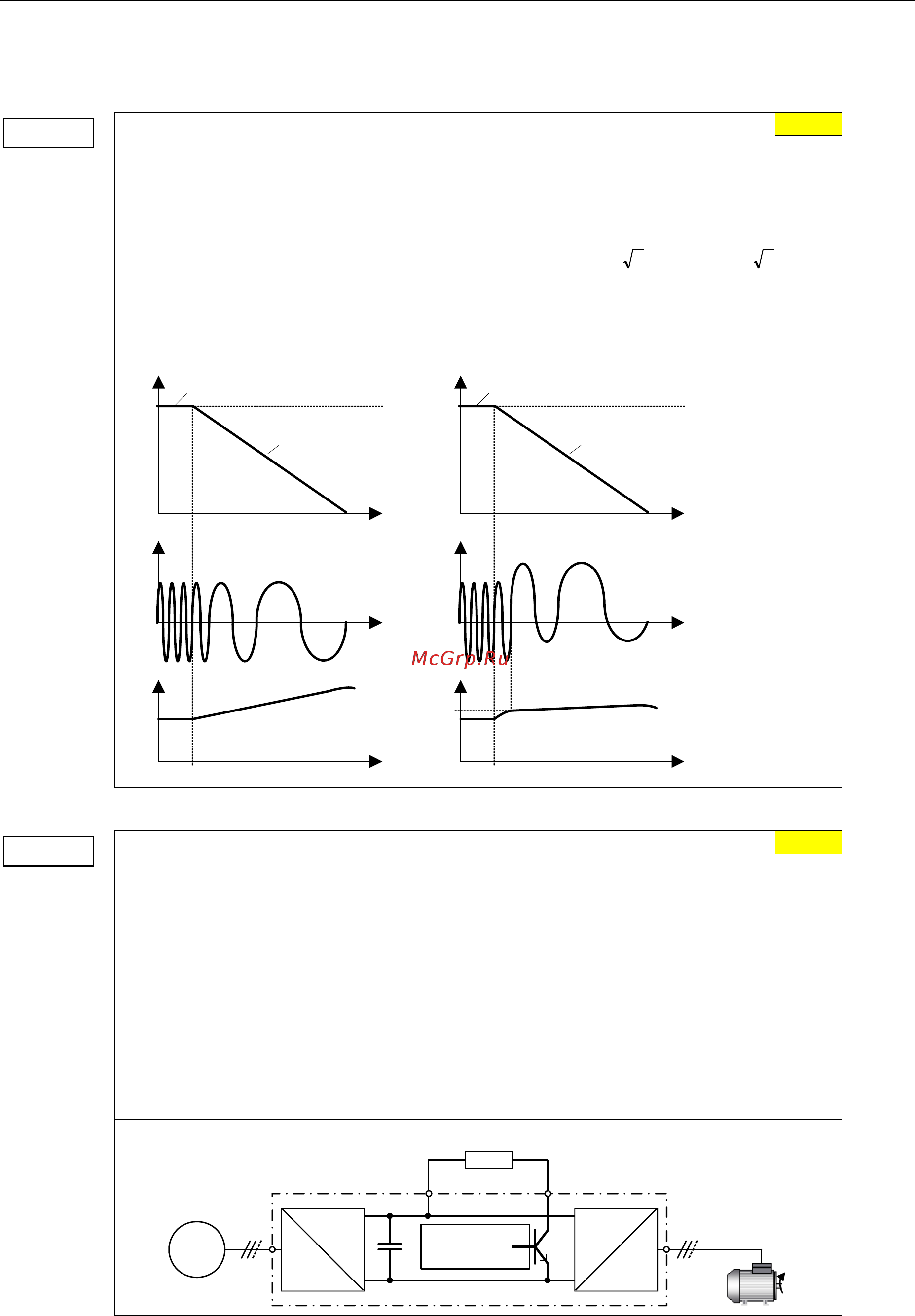

Смешанное торможение
Смешанное торможение (ввод в %)
Параметр P1236 определяет постоянный ток, который после превышения порога
напряжения промежуточного контура накладывается на ток двигателя. Значение
вводится в процентах относительно ном. тока двигателя (P0305) (см. также "Vdc-
регулятор").
порогвключениясмешанноготорможения
P0210213.1V21.13 U mains
DC_Comp
ЕслиP1254=0:
1242r0.98 U
DC_Comp
порогвключениясмешанноготорможения
востальныхслучаях:
f
i
t
t
f_фкт
f_зад
P1236=0
безсмешанноготорможения
u
t
f
i
t
t
f_фкт
f_зад
P1236>0
сосмешаннымторможением
t
ZK
u
ZK
U
DC_Comp
Реостатное торможение
Реостатное торможение
С помощью параметра P1237 активируется реостатный тормоз и определятся ном.
нагрузочный цикл, а также длительность включения тормозного резистора.
0 заблокировано
1 5 % нагрузочный цикл
2 10 % нагрузочный цикл
3 20 % нагрузочный цикл
4 50 % нагрузочный цикл
5 100 % нагрузочный цикл
Благодаря использованию реостатного тормоза рекуперируемая энергия через
тормозной прерыватель отводится на внешний тормозной резистор и преобразуется
на нем в тепло. Те
м самым возможно к
онтролируемое торможение привода. Эта
функция недоступна для исполнений FX и GX.
Тормознойрезистор
Прерыватель
B‐
=
~
~
B+
=
~
MM4
P1237 = ...
P1236 = ...
0 %
0
