3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
152

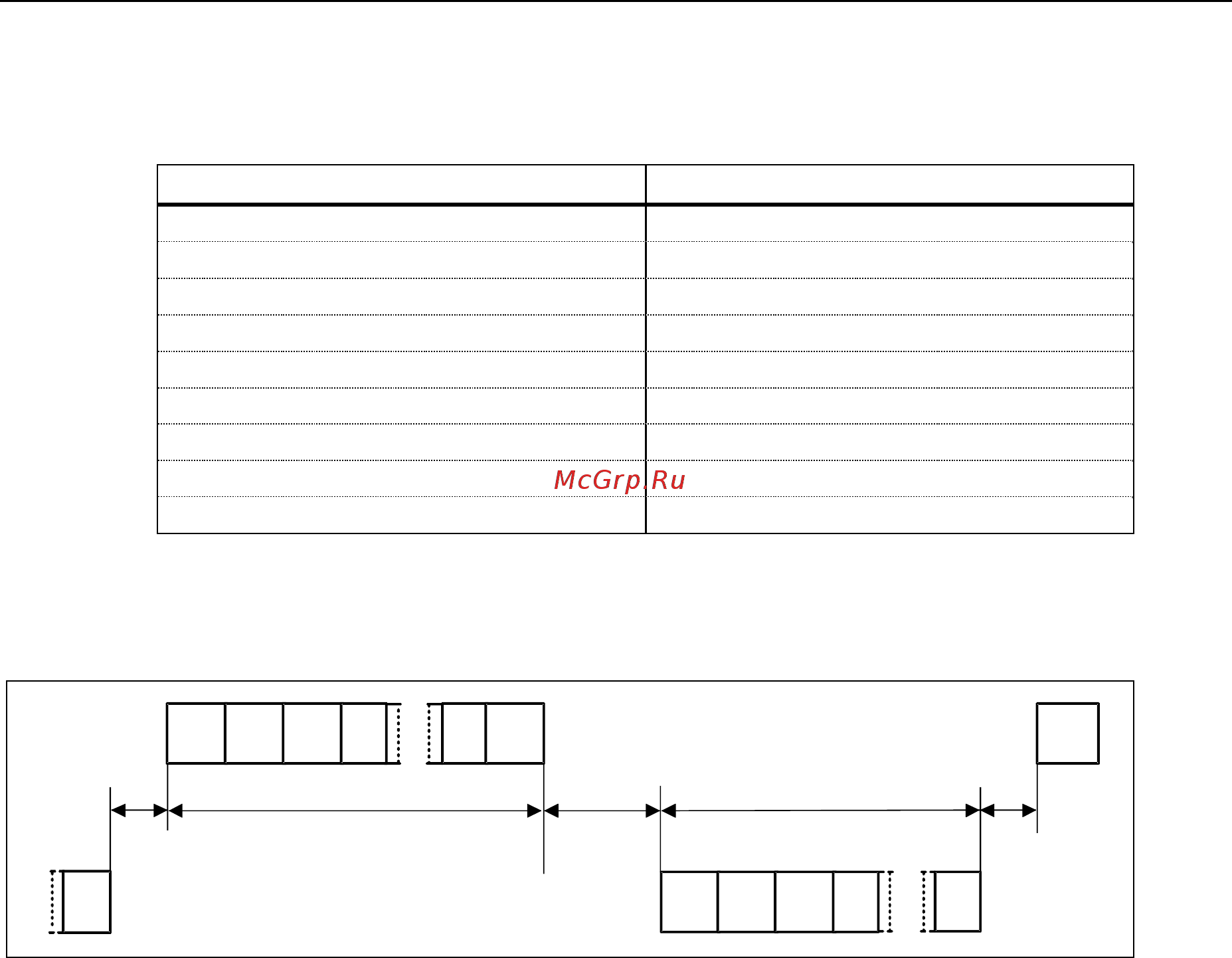

Таблица 3-15 Значение мин. начальной паузы при различной скорости передачи
Скорость передачи данных в бит/сек Начальная пауза в мс
2400 9,20 мс
4800 4,60 мс
9600 2,30 мс
19200 1,15 мс
38400 0,57 мс
57600 0,38 мс
76800 0,29 мс
93750 0,24 мс
115200 0,19 мс
Только STX с предшествующей начальной паузой обозначает действительное
начало телеграммы. Обмен данными всегда протекает по показанной ниже схеме
(полудуплексный режим):
Masterвыполняетпередачу
Начальная
пауза
ST
X
LG
E
ADR
1
.
n
BC
C
ST
X
LG
E
ADR
1
.
BCCBCC
ST
X
Slaveвыполняетпередачу
Времязадержки
ответа
Начальная
пауза
Рис. 3-43 Последовательность передачи
Интервал времени между последним символом телеграммы задания (BCC) и
началом ответной телеграммы (STX) называется временем задержки ответа. Макс.
допустимое время задержки ответа составляет 20 мс, но не может быть короче
начальной паузы. Если участник x не отвечает в течение макс. допустимого времени
задержки ответа, то в Master сохраняется сообщение об ошибке.
Тогда Master передает предусмотренную для следующего Slave-учас
тника
телеграм
му.
Установление связи через шину
Среда передачи и физический интерфейс шины в значительной мере обусловлены
областью применения. Основой для физического интерфейса USS-протокола
является "Recommended Standard RS-485“. В случае соединений точка-точка и
подмножество EIA RS-232 (CCITT V.24) или TTY (токовая петля 20 мА) могут
использоваться как физический интерфейс.
Шина USS базируется на линейной топологии без шлейфов. Оба конца линии
заканчиваются на одном участнике. Макс. длина линии (50 м) и тем самы
м макс.
расстояние между Master и пос
ледним Slave ограничены свойствами линии,
условиями окружающей среды и скоростью передачи. [EIA Standard RS-422-A
Dezember 1978, Appendix, Page 14]
Число участников ограничено макс. до 33 (1 Master, 32 Slave).
