Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
32 6SE6400-5AW00-0PP0
2.3.2 Монтаж коммуникационных опций и/или модуля обработки
сигналов импульсного датчика
Исполнения A до F
УКАЗАНИЕ
При монтаже опций - модуль PROFIBUS, модуль DeviceNet, опциональный
модуль CANopen и/или модуля обработки сигналов импульсного датчика -
монтажная глубина преобразователя увеличивается!
Принцип действий описывается в соответствующих руководствах по
эксплуатации.
Исполнения FX и GX
Конструкция лицевой панели MICROMASTER 440 такова, что устройство
управления (обычно SDP) располагается практически заподлицо с
отверстием в лицевой панели.
При необходимости установки более одного опционального модуля,
необходимо сместить весь блок электроники назад.
Монтаж в блок электроники
Снять лицевую панель:
Удалить 2 винта на нижней стороне лицевой панели.
Снять лицевую панель вверх.
Удалить стопорные винт
ы блока элек
троники.
Закрепить блок электроники согласно рис. 2-7 в правильном положении.
Установить дополнительные опции.
Снова установить лицевую панель.
Положение2
Положение2
Положение1
Положение1
Стандартноеположение
Стандартноеположение

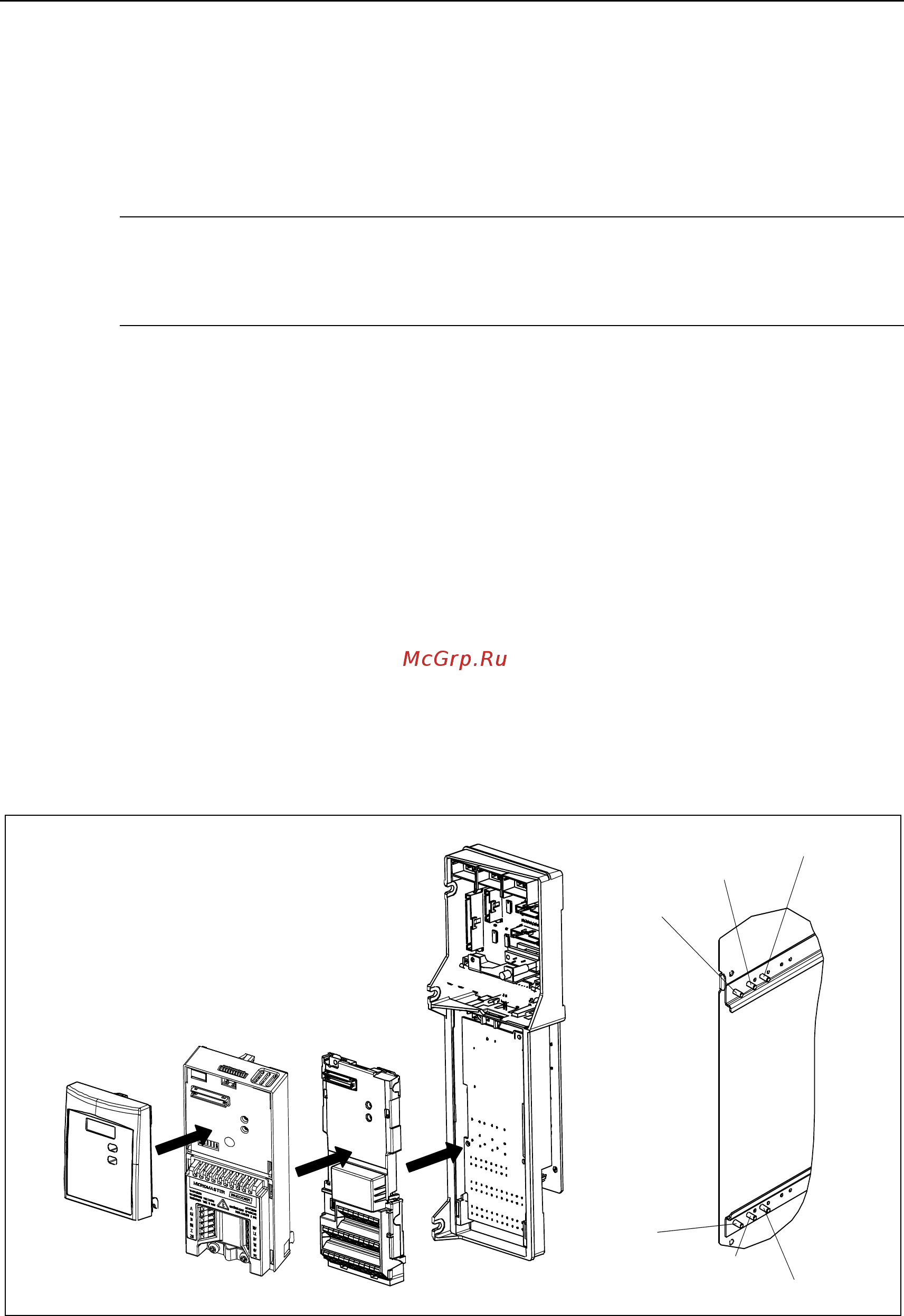

Рис. 2-7 Установка опций для блока электроники (на примере модуля обработки сигналов
импульсного датчика)
