3.5.1 Установка 50/60 Гц
Через DIP50/60-переключатель (см. рис. 3-23) под платой I/O (демонтаж платы I/O
см. приложение C) можно изменить заводскую установку частоты без
параметрирования через панель управления или PC-инструмент на таковую для
Северной Америки.
ДемонтироватьплатуI/O
DIP50/60

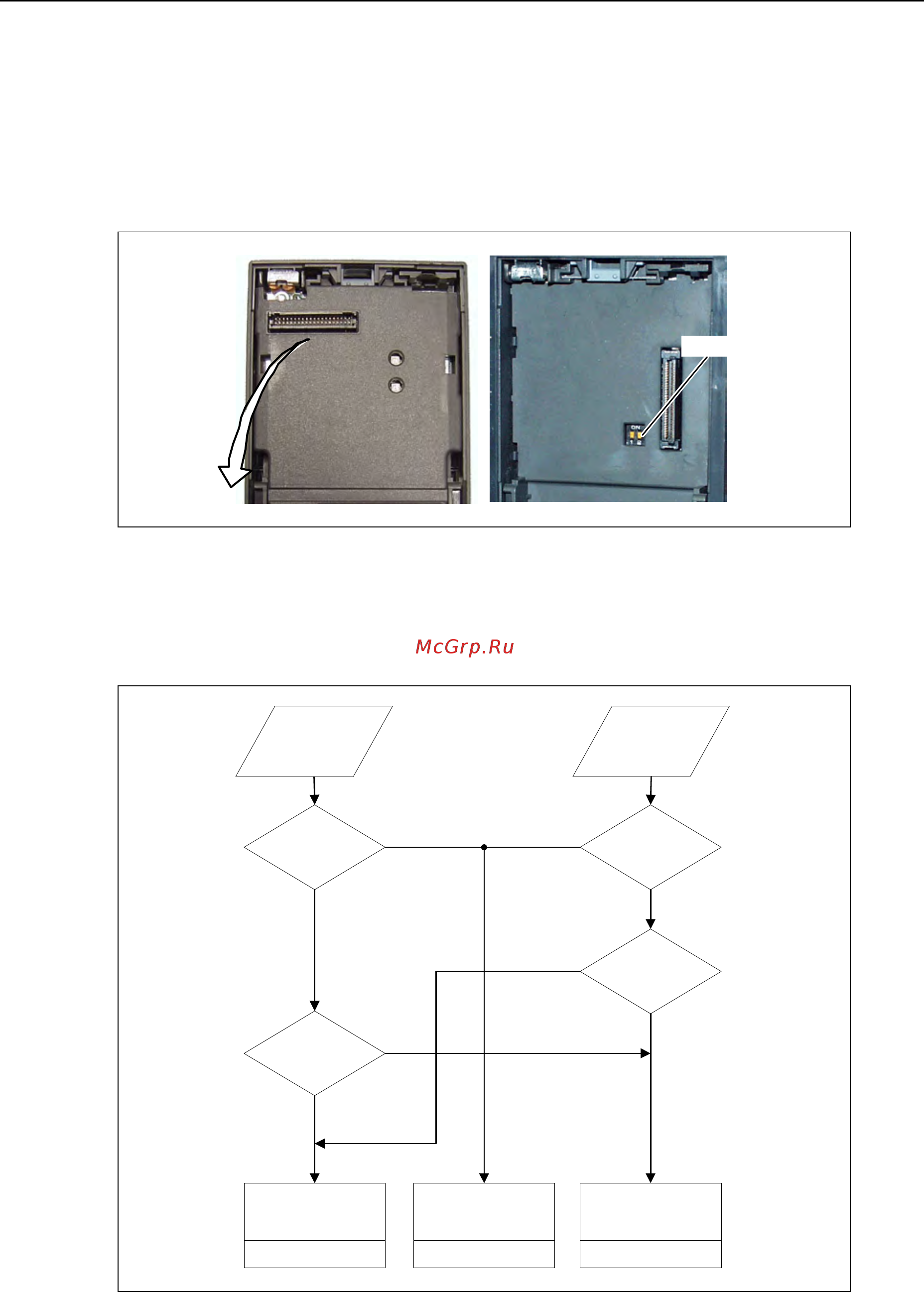

Рис. 3-21 DIP-переключатель для выбора 50/60 Гц
Положение переключателя определяет значение параметра P0100 согласно
диаграмме ниже (см. рис. 3-22). При этом, независимо от P0100 = 2, DIP50/60-
переключатель после подключения напряжения сети определяется установку 50/60
Гц (значение параметра P0100).
P0100=2
?
P0100=0 P0100=2 P0100=1
P0100=2
?
P0100=1
?
да
да
нет
нет
да
да
нет
нет
Быстрыйввод
вэксплуатацию
P0010=1
Включить
напряжение
DIP2=ВЫКЛ
?
МощностьвкВт
Частота50Гц
МощностьвкВт
Частота60Гц
Мощностьвл.с.
Частота60Гц
Рис. 3-22 Принцип действия DIP50/60-переключателя в комбинации с P0100
