3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
86

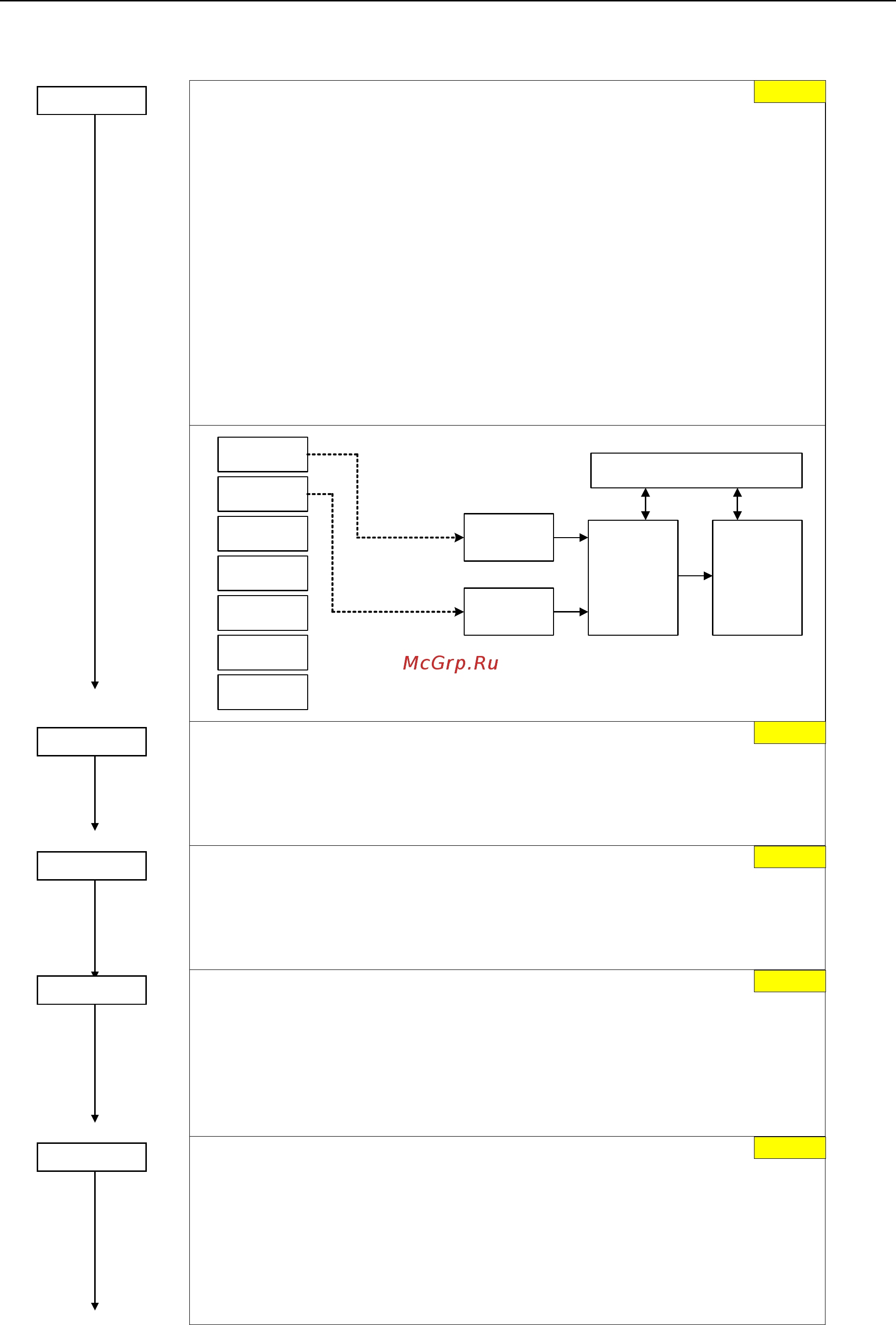

Выбор источника заданного значения *
Определяет источник заданного значения частоты, через который
устанавливается заданное значение.
1 Заданное значение моторпотенциометра
2 Аналоговый вход
3 Постоянная частота
4 USS на BOP-Link
5 USS на COM-Link
6 CB на COM-Link
7 Аналоговый вход 2
10 Нет главного заданного значения + заданное значение MOP
11 Заданное значение MOP + заданное значение MOP
12 Аналоговое заданное значение + заданное значение MOP
...
76 CB на COM-Link + аналоговое заданное значение 2
77 Аналоговое заданное значение 2 + аналоговое заданное значение 2
MOP
ADC
FF
USS
BOPlink
USS
COMlink
CB
COMlink
ADC2
P1000 = 12
P1000 = 1
2
ЦикловоеПУ
Главноезад.
значение
Каналзад.
значений
Регулятор
двигателя
Доп.заданное
значение
Мин. частота
(ввод наименьшей частоты двигателя в Гц)
Ввод наименьшей частоты двигателя, с которой двигатель работает
независимо от заданного значения частоты. Установленное здесь значение
действует для обоих направлений вращения.
Макс. частота
(ввод наибольшей частоты двигателя в Гц)
Ввод макс. частоты, до которой, к примеру, двигатель ограничивается
независимо от заданного значения частоты. Установленное здесь значение
действует для обоих направлений вращения.
Время разгона
(ввод времени ускорения в сек)
Ввод времени, за которое, к примеру, двигатель должен ускориться из
состояния покоя до максимальной частоты P1082. Параметрирование
слишком маленького времени разгона может привести к предупреждению
A0501 (предельное значение тока) или к отключению преобразователя с
ошибкой F0001 (макс. ток).
Время торможения
(ввод времени торможения в сек)
Ввод времени, за которое, к примеру, двигатель должен затормозить от
максимальной частоты P1082 до состояния покоя. Параметрирование
слишком маленького времени торможения может привести к
предупреждению A0501 (предельное значение тока), А0502 (предельное
значение перенапряжения) или к отключению преобразователя с ошибкой
F0001 (макс. ток) или F0002 (перенапряжение).
P1000 =...
P1080 =...
P1082 =...
P1120 =...
P1121 =...
2
0.00 Гц
50.00 Гц
10.00 с
10.00 с
