Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
41
Установка напряжения вентилятора для исполнений FX и GX
Для согласования имеющегося напряжения сети с напряжением вентилятора
имеется встроенный трансформатор.
Клеммы на первичной стороне трансформатора при необходимости следует
перебросить на имеющееся сетевое напряжение.
Переброситьвзависимостиотвходного
напряжения
0В1L380В
1L400В1L440В
1L480В‐

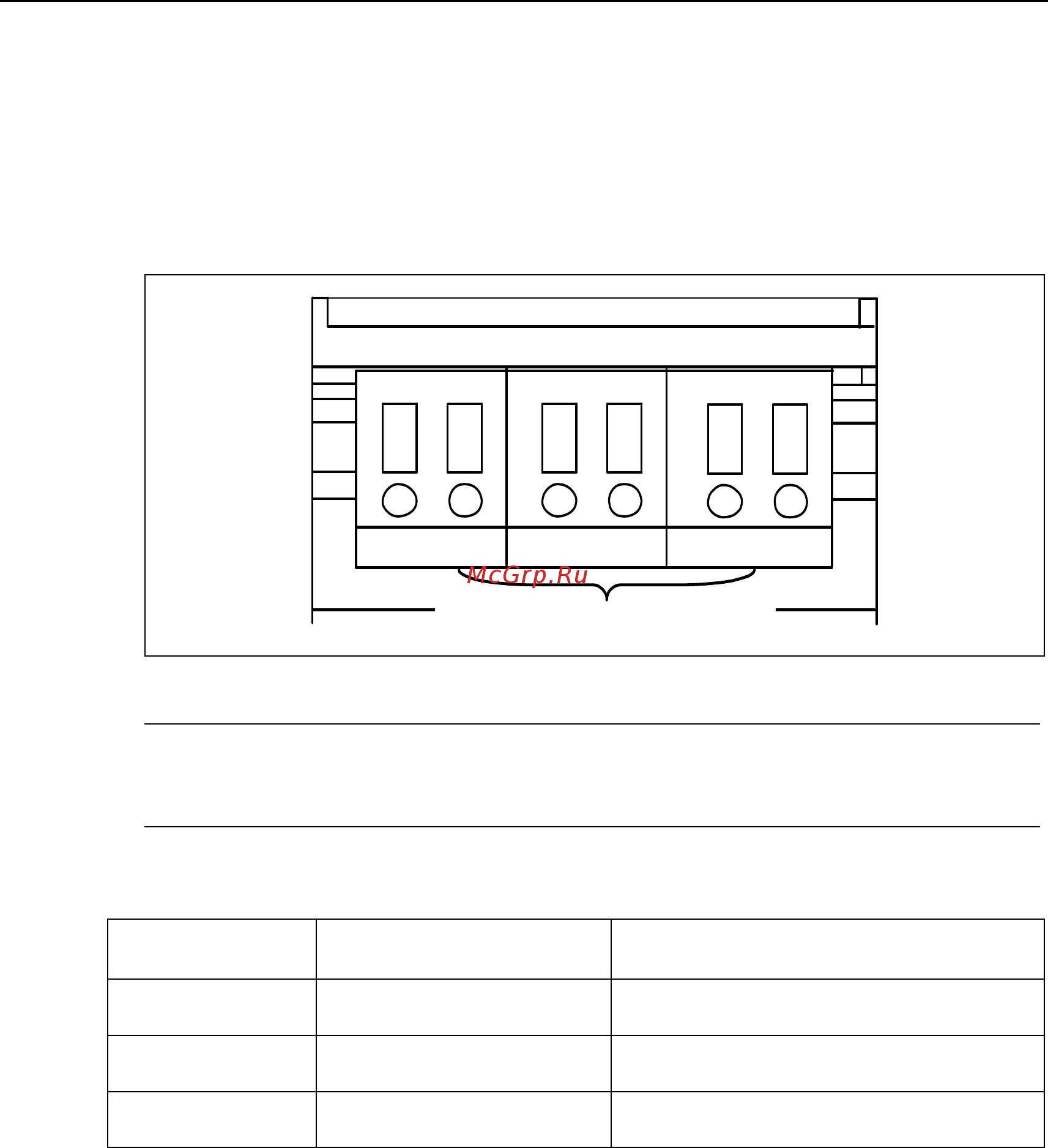

Рис. 2-12 Установка напряжения вентилятора
ВНИМАНИЕ
Если клеммы не будут переброшены на фактическое напряжение сети, то
могут перегореть предохранители вентилятора.
Замена предохранителей вентилятора
Исполнение
устройства
Предохранители (2 шт.) Предложенный предохранитель
FX (90 кВт CT) 1 A / 600 В / инерционный
Cooper-Bussmann FNQ-R-1, 600 В
или аналогичный предохранитель
FX (110 кВт CT) 2,5 A / 600 В / инерционный
Ferraz Gould Shawmut ATDR2-1/2, 600 В
или аналогичный предохранитель
GX (132-200 кВт CT) 4 A / 600 В / инерционный
Ferraz Gould Shawmut ATDR4, 600 В
или аналогичный предохранитель
