Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
131

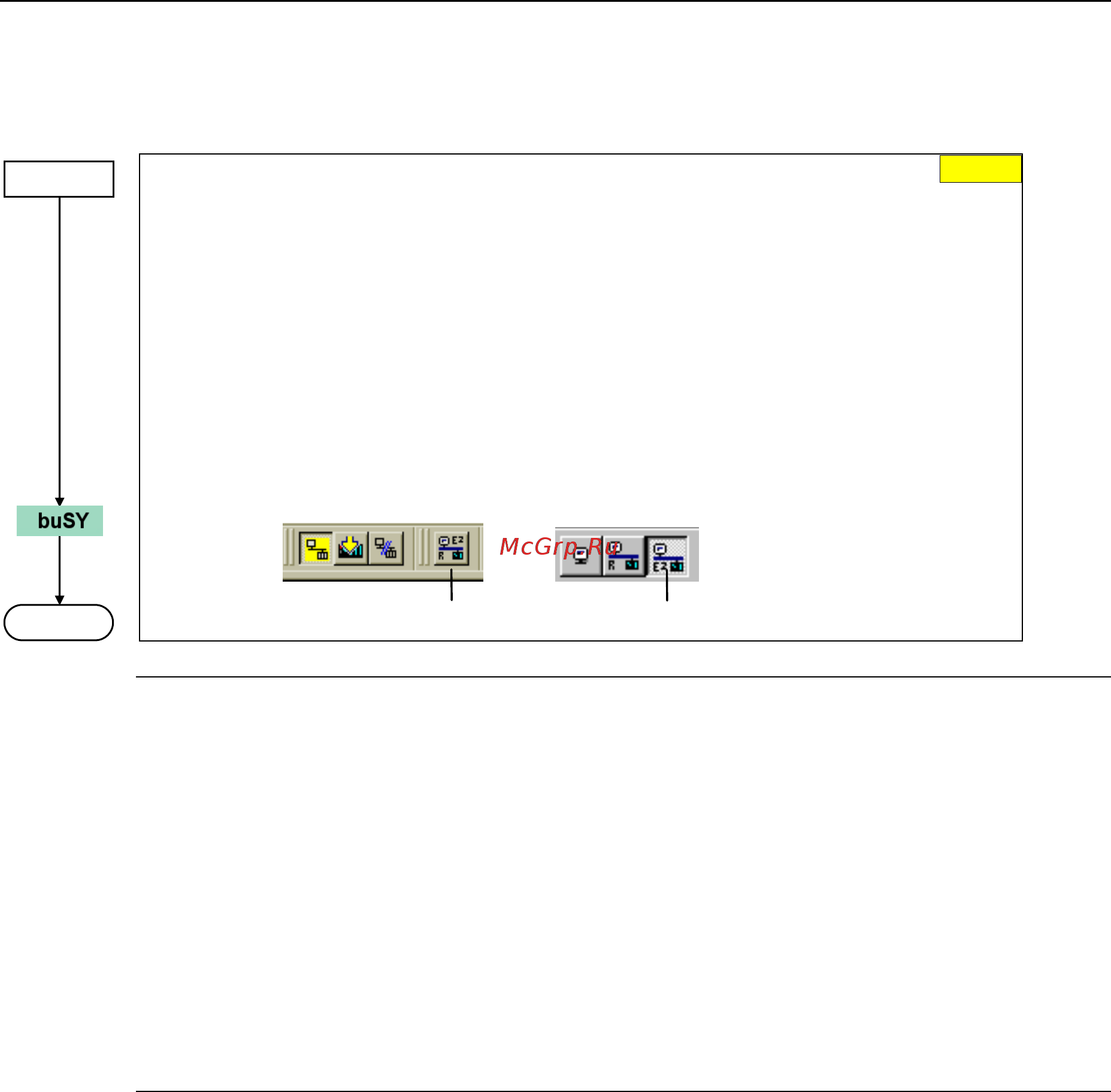

3.5.7.21 Завершение ввода в эксплуатацию
Загрузить значения из RAM в EEPROM
0 заблокировано
1 старт RAM->EEPROM
Все изменения параметров передаются из памяти RAM в память EEPROM и тем
сохраняются энергонезависимо в MICROMASTER.
УКАЗАНИЕ
При использовании BOP или AOP сохранение RAMEEPROM выполняется
MICROMASTER автоматически.
Если параметрирование выполняется с помощью программ ввода в эксплуатацию
STARTER или DriveMonitor, то автоматическое сохранение в EEPROM отсутствует.
Нжатием на соответствующую кнопку выбора также возможно автоматическое
сохранение RAM
EEPROM.
STARTER DriveMonitor
RAM
EEPROM Online-EEPROM
УКАЗАНИЕ
Если сохранение из RAM в EEPROM запускается через P0971, то после завершения
передачи выполняется новая инициализация коммуникационной памяти. Из-за этого
на время процесса сброса отключается коммуникация как через USS, так и через CB-
плату. Это вызывает следующие реакции:
Подключенный PLC (к примеру, SIMATIC S7) переходит в останов
Программа ввода в эксплуатацию STARTER шунтирует отказ коммуникации
В програм
ме ввода в эк
сплуатацию Drivemonitor отображает "NC" (not connected) в
строке состояния или "drive busy".
Панель управления BOP отображает текст "busy"
После завершения процесса сброса коммуникация снова восстанавливается
автоматически для программ ввода в эксплуатацию STARTER и DriveMonitor или
панели управления BOP.
Конец
P0971 = 1
