Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
129

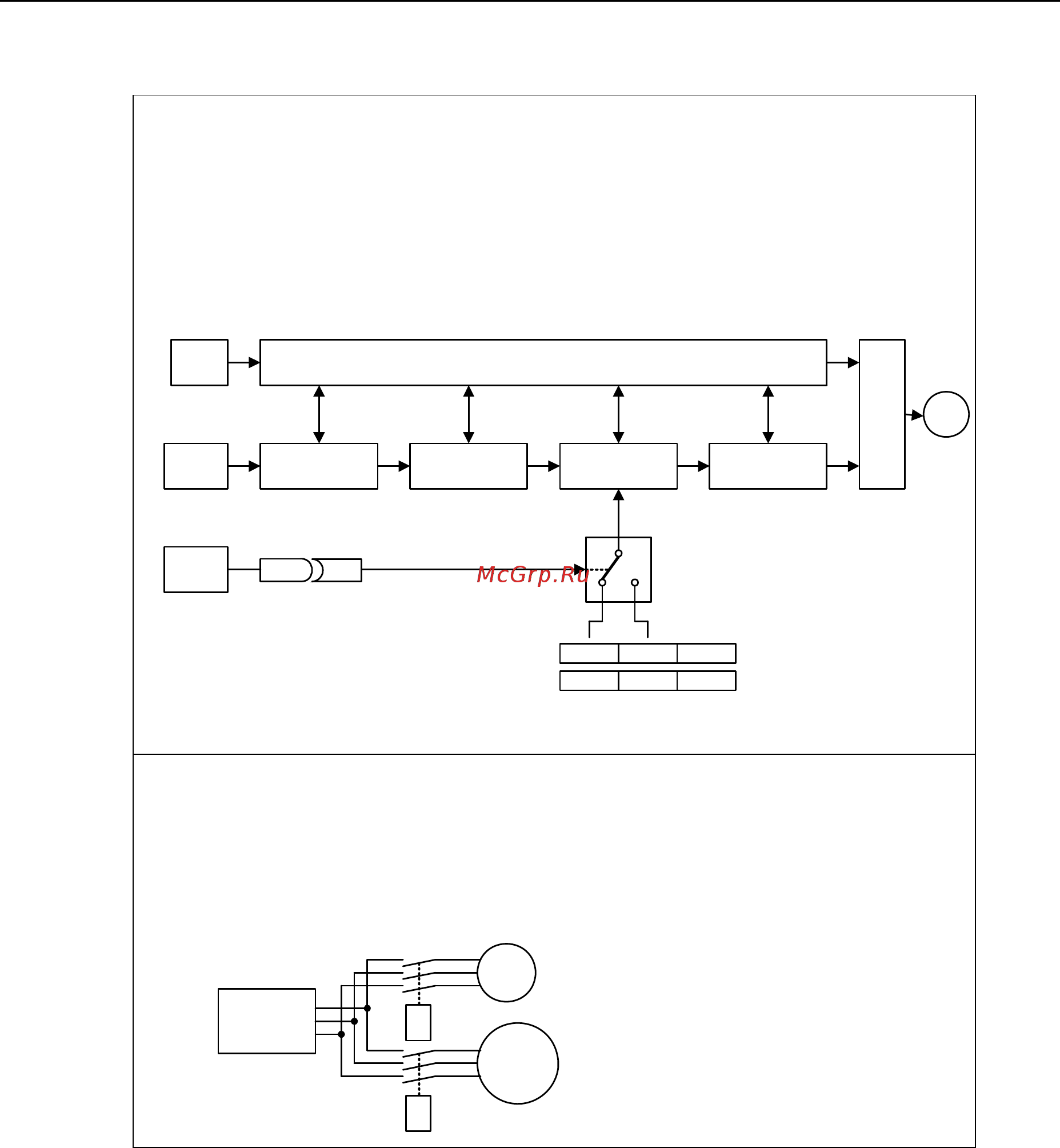

Пример:
1. Шаги ввода в эксплуатацию (ПНР) с двигателем:
Выполнить ПНР на DDS1.
Соединить P0820 (P0821 при необходимости) с источником переключения
DDS (к примеру, через DIN 4: P0704[0] = 99, P0820 = 722.3).
Копировать из DDS1 в DDS2 (P0819[0] = 0, P0819[1] = 1, P0819[2] = 2).
Согласовать параметры DDS2 (к примеру, время разгона/торможения
P1120[1] и P1121[1]).
DIN
ADC
P0820 = 722.3
SUM
зад.знач.
ЦикловоеПУ
DIN4
AFM ЗИ(RFG)
Регулятор
двигателя
0
1
P1120
P1121
[0]
DDS1
[1]
DDS2
[2]
DDS3
M
Модулятор
2. Шаги ПНР с 2 двигателями (двигатель 1, двигатель 2):
Выполнить ПНР с двигателем 1; согласовать прочие параметры DDS1.
Соединить P0820 (P0821 при необходимости) с источником переключения
DDS (к примеру, через DIN 4: P0704[0] = 99, P0820 = 722.3).
Переключение на DDS2 (проверка с помощью r0051).
Выполнить ПНР с двигателем 2; согласовать прочие параметры DDS2.
MM4
M1
K1
M2
K2
Двиг.1
Двиг.2
