Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
117
Дополнительное заданное значение момента вращения
В векторном режиме с/без датчика возможно наложение на регулятор скорости
постоянного или переменного доп. момента вращения.
Доп. заданное значение играет положительную роль в первую очередь в случае
подъемных механизмов с низким собственным трением при запуске в
направлении опускания. При этом подача доп. заданного значения момента
вращения всегда должна ос
уществляться в направлении
подъема (соблюдать
знак !). Благодаря доп. моменту вращения и при опускании сразу же возникает
скольжение, стабилизирующее регулирование (отсутствие сильной просадки
грузка).
Знак доп. заданного значения момента вращения может быть определен на этапе
ввода в эксплуатацию с соответствующей осторожностью или с учетом правил
безопасности следующим образом:
Поднять подъемным механизмом мин
и
мальный груз и считать знак параметра
r0079 (знак r0079 соответствует знаку доп. заданного значения момента
вращения).
Эмпирическое определение приблизительно 40 % ном. момента вращения
двигателя r0333 показали хорошие результаты для существующих подъемных
механизмов (соблюдать знак!).
CI: дополнительное заданное значение
момента вращения
Выбирает источник доп. заданного значения
момента вращения.
Частые установки:
2889 постоянное заданное
значение 1 в %
2890 постоянное заданное
значение 2 в %
755.0 аналоговый вход 1
755.1 аналоговый вход 2
2015. 2 USS (BOP-Link)
2018. 2 USS (COM-Link)
2050. 2 CB (напр., PROFIBUS)
–

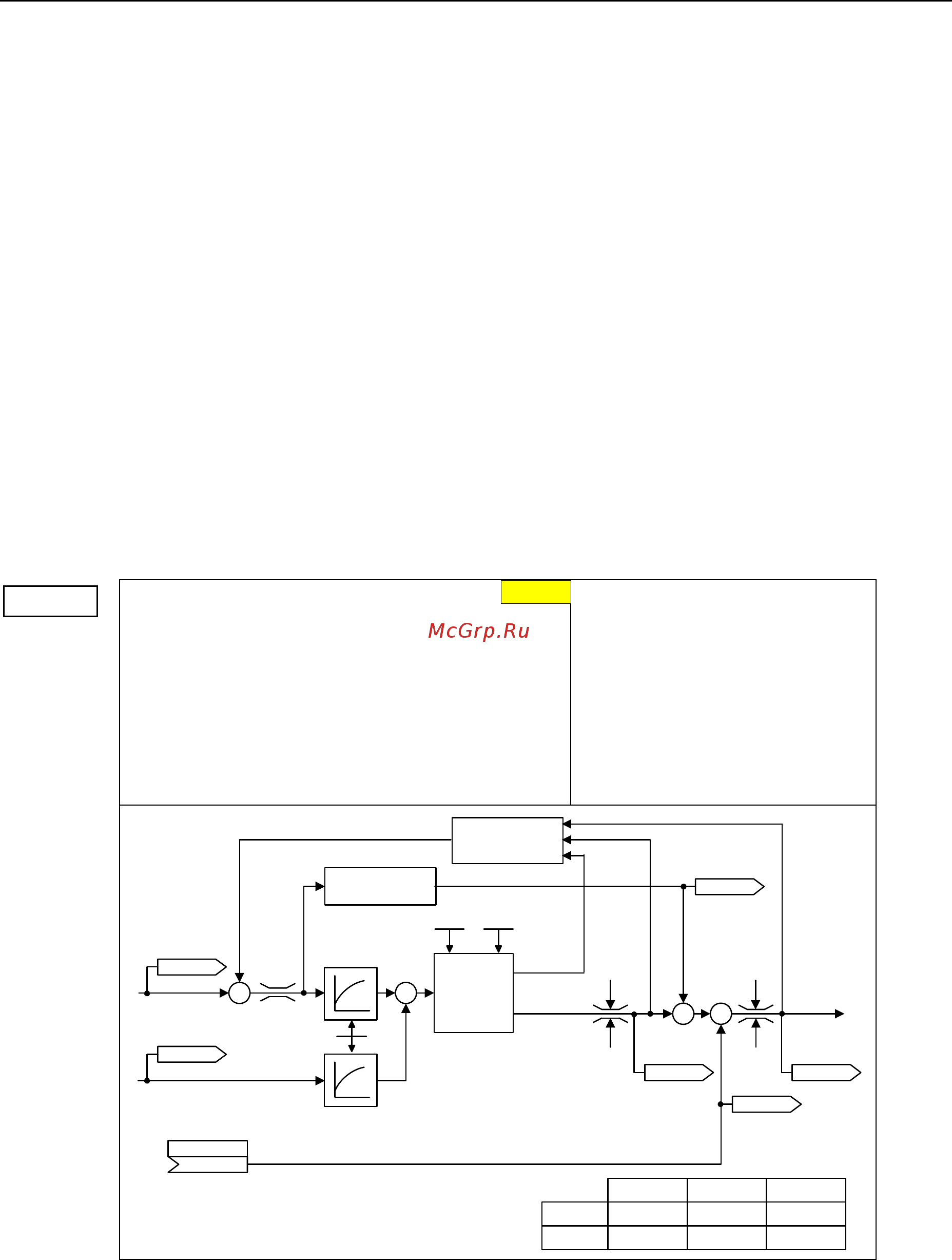

Зад.знач.
момента
вращения
"Подключение
статизма"
Фактическаячастота
–
r1538
r1538
r1539 r1539
CI: M-ZSW
(0:0)
P1511.C
Пред‐
управление
Зад.знач.частоты
PI
регулятор
скорости
SLVC:
VC:
P1452
P1442
P1470
P1460
P1472
P1462
T
i
K
p
T
n
T
i
K
p
T
n
*)
*)активнотолькоприактивированномпредуправлении
(P1496>0)
r0079r1508
r0063
r1170
r1515
r1518
CI:Доп.зад.момент
P1511=...
0:0
