Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
243
3.23.2 Векторное управление
Значительное лучшее управление моментом обеспечивает векторное управление по
ориентации поля (коротко: векторное управление) в сравнении с управлением U/f.
Принцип векторного управления базируется на том, что в заданный расчетный
случай нагрузки или к требуемому моменту вращения необходимый ток двигателя
должен подводиться к потоку двигателя таким образом, чтобы устанавливался
соответствующий момент. Если отобразить ток двигателя на свя
з
анную с потоком
ротора траекторную систему координат, то он может быть разбит на параллельный
потоку ротора потокообразующий компонент тока i
d
и расположенный вертикально к
нему моментообразующий компонент тока i
q
. Эти компоненты отслеживаются в
регуляторе тока через собственный ПИ-регулятор каждый к их заданным значениям и
в стационарном режиме являются равными величинами.
осьстатора
осьпотока
осьротора
векторытока
вустановившемсясостоянии
1
mR
i
mR
i
S
(t)
i
b
i
a
i
d
i
q

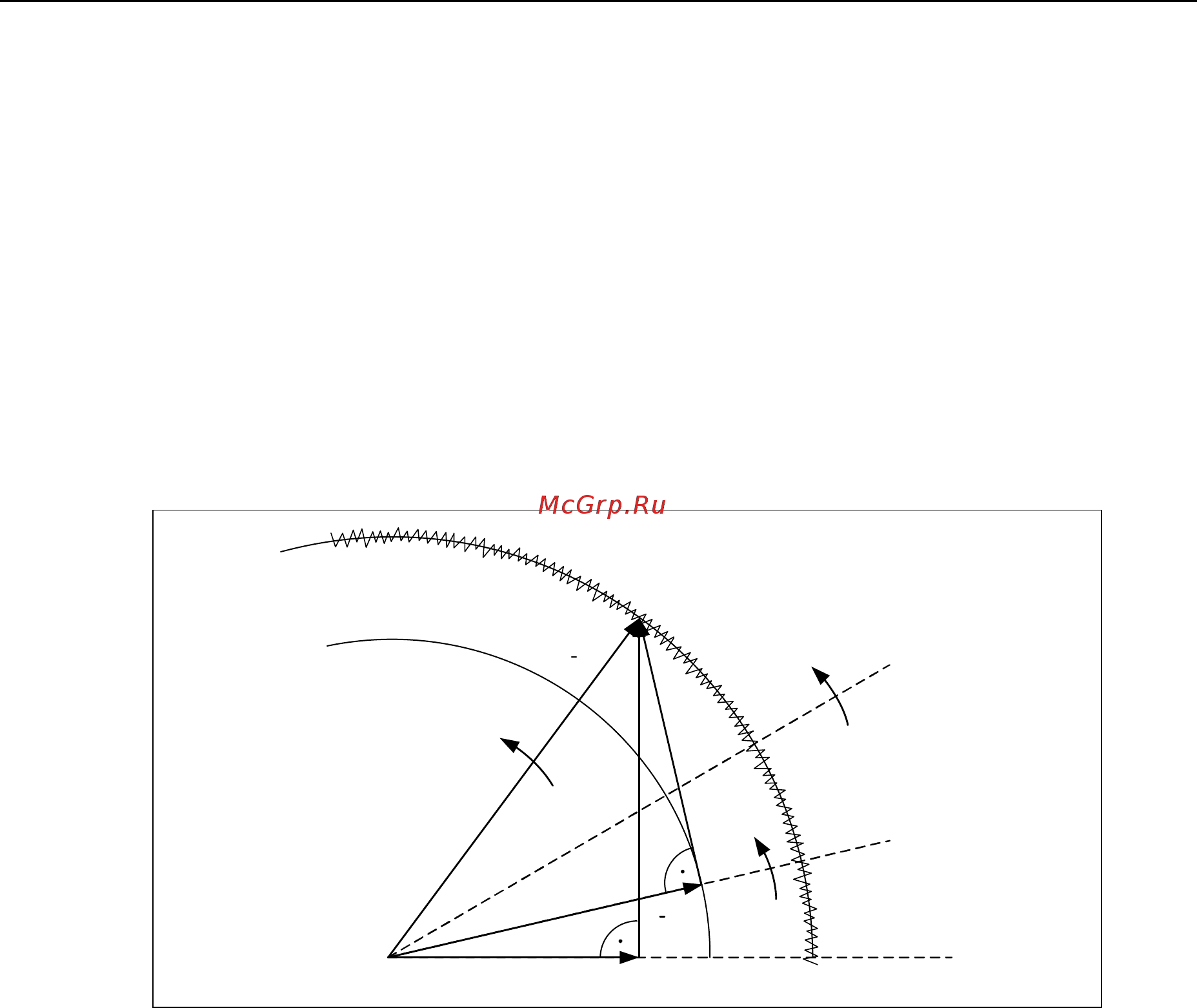

Рис. 3-101 Векторная диаграмма тока в стационарном состоянии
В стационарном случае полеобразующий компонент тока i
d
пропорционален потоку
, а момент вращения пропорционален произведению i
d
и i
q
.
M ~ i
q
~ i
d,stat
M ~ i
d
i
q
Преимуществами векторного управления по сравнению с управлением U/f являются:
стабильность при изменениях нагрузки и заданного значения
короткое время отклика при изменениях заданного значения ( лучшая
управляемость)
короткое время регулирования при изменениях нагрузки ( лучшая переходная
характеристика при возмущении)
возможен разгон и торможение с макс. устанавливаемым моментом вращения
защита двиг
ателя и рабочей машины через устанавливаемое ограничение
момента вращения в моторном и генераторном режиме (см. раздел 3.23.2.4)
регулирование движущего и тормозящего момента независимо от скорости
полный удерживающий момент при скорости 0 возможен
Эти преимущества при определенных обстоятельствах достигаются и без датчика
обратной скорости.
Векторное управление можно использовать как с, так и без датчика с
к
орости.
