Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
245
3.23.2.1 Векторное управление без датчика скорости (SLVC)
Область параметров: P1400 – P1780
P1610, P1611
P1755, P1756, P1758
P1750
Предупреждения -
Ошибки -
Номер функциональной схемы: FP7000
При векторном управлении без датчика скорости (см. таблицу 3-40) положение
потока или фактическая скорость должны вычисляться через модель двигателя. При
этом модель поддерживается доступными токами или напряжениями. При малых
частотах ( 0 Гц) модель не может определить скорость. По этой причине, а также из-
за неопределенности в парам
етрах модели или
неточностей измерения, в этой
области происходит переключение из регулируемого в управляемый режим.
Переключение между регулируемым / управляемым режимом управляется через
условия времени и частоты (P1755, P1756, P1758) (см. рис. 3-102). Временное
условие не выдерживается, если заданная частота на входе задатчика
интенсивности и фактическая частота одновременно ниже P1756.
SLVCбезобр.связи
f_act
t
P1755
P1756[Hz]
SLVCсобратнойсвязью
P1758
t
[%] 100
[%] P1756
[Г P1755 [ГГ P1756

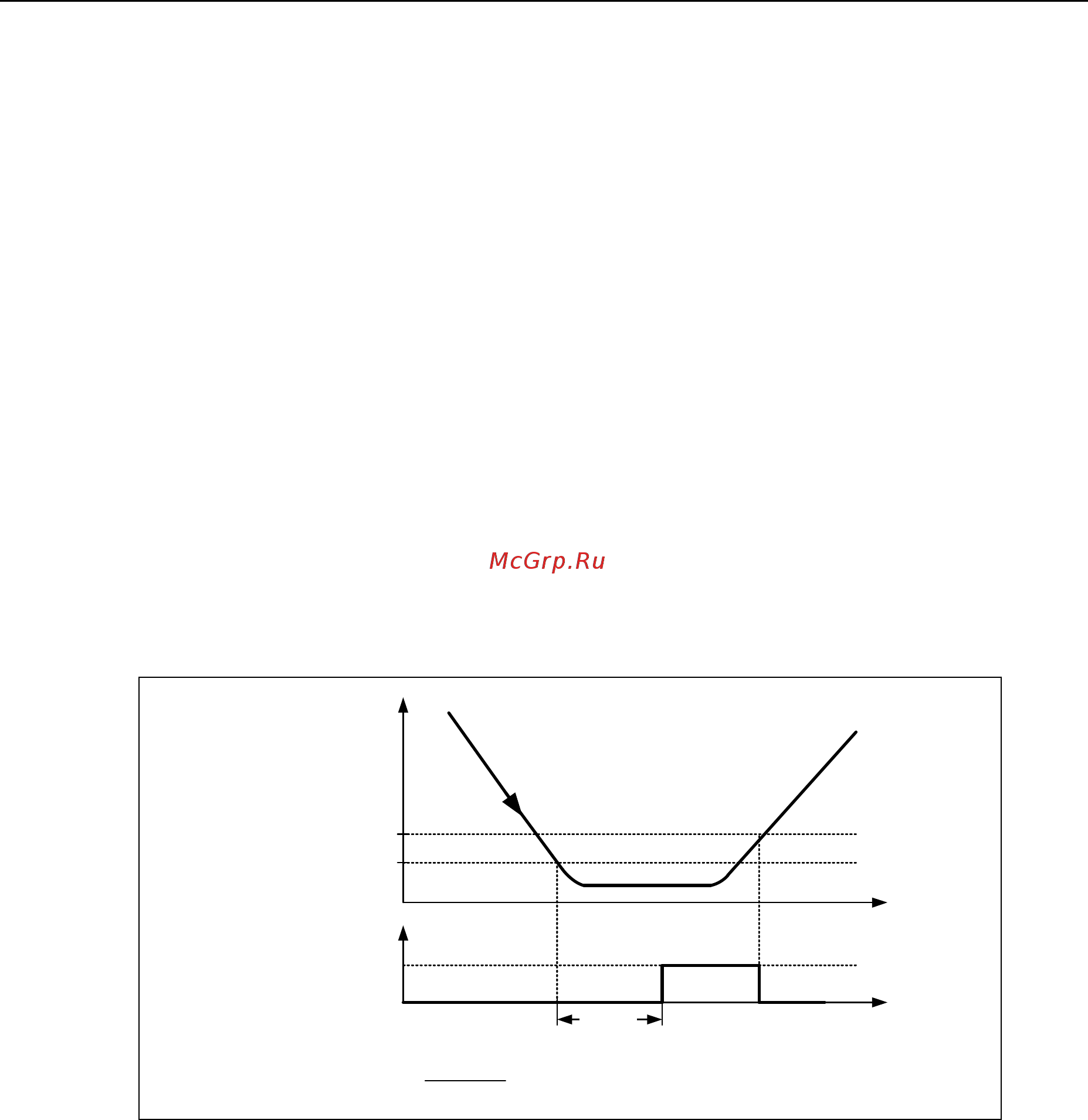

Рис. 3-102 Условие переключения для SLVC
В управляемом режиме фактическое значение скорости идентично заданному
значению. Для подвешенных грузов или процессов разгона, параметры p1610
(постоянное увеличение момента вращения) или p1611 (увеличение момента
вращения при разгоне) должны быть изменены, чтобы получить возникающий
статический или динамический момент нагрузки от привода. Если P1610
устанавливается на 0 %, подводится только ток намагничивания r0331, при значении
100 % ном. ток двигателя P0305. Чтобы привод не опрокидыва
л
ся при разгоне,
можно увеличить P1611, или использовать предуправление ускорением для
регулятора скорости (см. раздел 3.23.2.3). Это также имеет смысл, чтобы не
вызывать тепловой перегрузки двигателя на малых скоростях.
