Выпуск 10/06 3 Функции
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
239
3.23.1.2 Компенсация скольжения
Область параметров: P1335
Предупреждения -
Ошибки -
Номер функциональной схемы: FP6100
В режиме работы "характеристика U/f" частота двигателя всегда на частоту
скольжения f
s
ниже, чем выходная частота преобразователя. Если при постоянной
выходной частоте нагрузка (увеличение груза с M
1
до M
2
) увеличивается, то
скольжение s в моторном режиме увеличивается, а частота двигателя падает (с f
1
до
f
2
). С помощью компенсации скольжения P1335 можно исправить такое поведение
асинхронного двигателя. При этом обусловленное нагрузкой падение скорости
компенсируется увеличением выходной частоты преобразователя (см. 3-98).
Безкомпенсациискольжения
M
f
f
f
2
f
1
M
2
M
1
Скомпенсациейскольжения
M
f
f
f
2
f
1
M
2
M
1
f
out M1
f
out M2

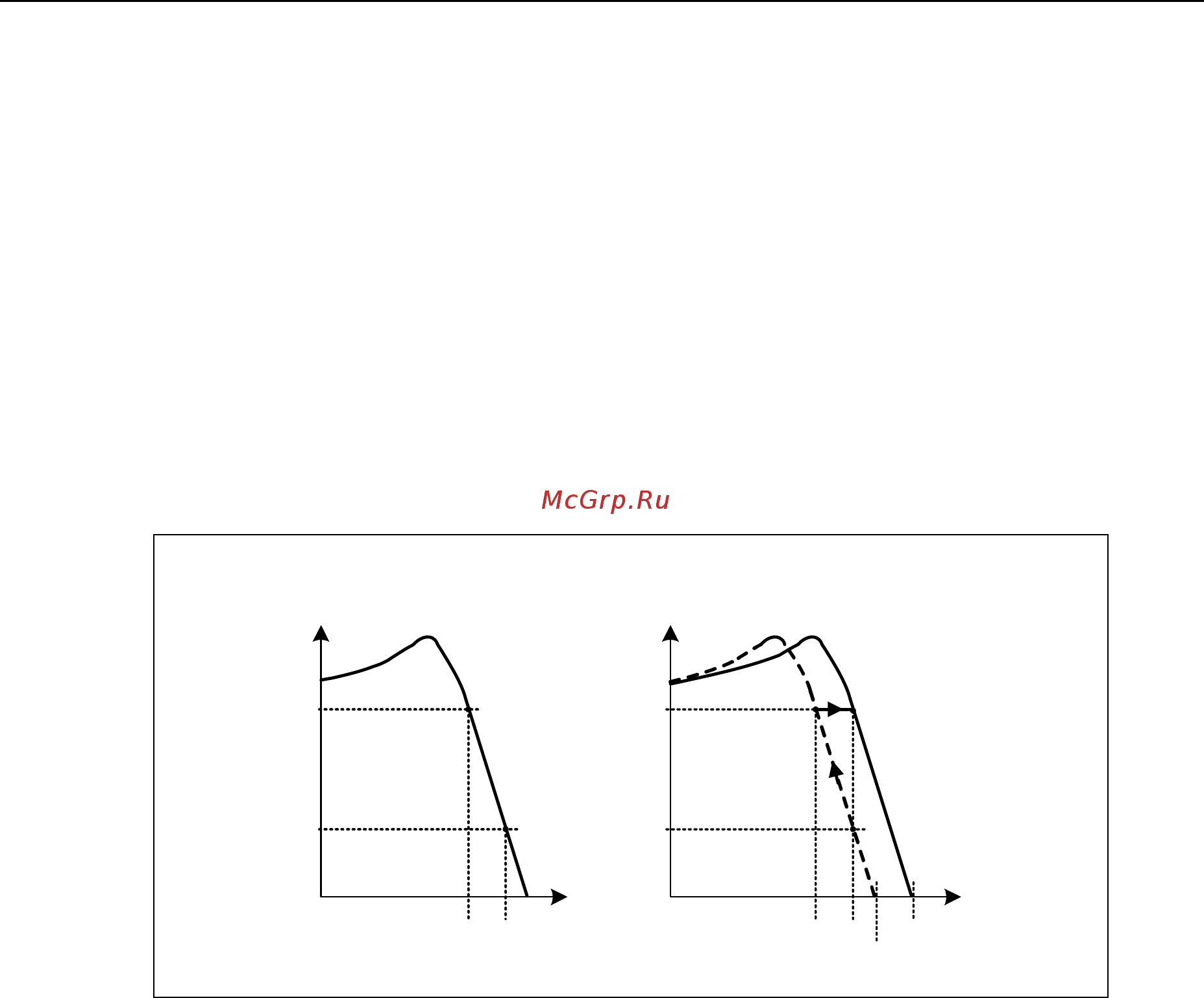

Рис. 3-98 Компенсация скольжения
