3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
82
Характеристика 87 Гц
При работе двигателя по схеме треугольника (к примеру, U
N, двигатель
= 230 В) от
преобразователя, у которого напряжение сети соответствует схеме звезды (к
примеру, преобразователь 400 В) действовать или учитывать следующее:
Двигатель должен обладать соответствующей электрической прочностью.
Превышение ном. частоты двигателя приводит к непропорциональному росту
потерь в железе в двигателе. Поэтому от данной частоты необходимо уменьшить
тепловой момент вращения двигателя.
При бы
стром вводе в эксплуатацию вве
сти данные шильдика для соединения в
треугольник и выполнить соответствующий перерасчет данных шильдика.
Преобразователь должен быть рассчитан на повышенный ток (соединение
треугольником).
Характеристика 87 Гц не зависит от типа управления и поэтому может
использоваться как для управления U/f, так и для векторного управления.
При использовании хара
ктеристики 87
Гц учитывать предельные механические
показатели двигателей (см. каталог M11).
Отношение между напряжением и частотой (характеристика U/f) при характеристике
87 Гц остается постоянным. Тем самым действуют следующие отношения:
P=мощность
P
U
U
P
N∆
N∆
N1
N1
f
U
U
f
N∆
N∆
N1
N1
nff
∆N∆N1
N1
p
мин
s
60
n
f
f
N1
f
N
U
U
N
U
N1
f=частота
n=скорость
p=числопарполюсов
(400 В)
(230 В)
(50 Гц) (87 Гц)

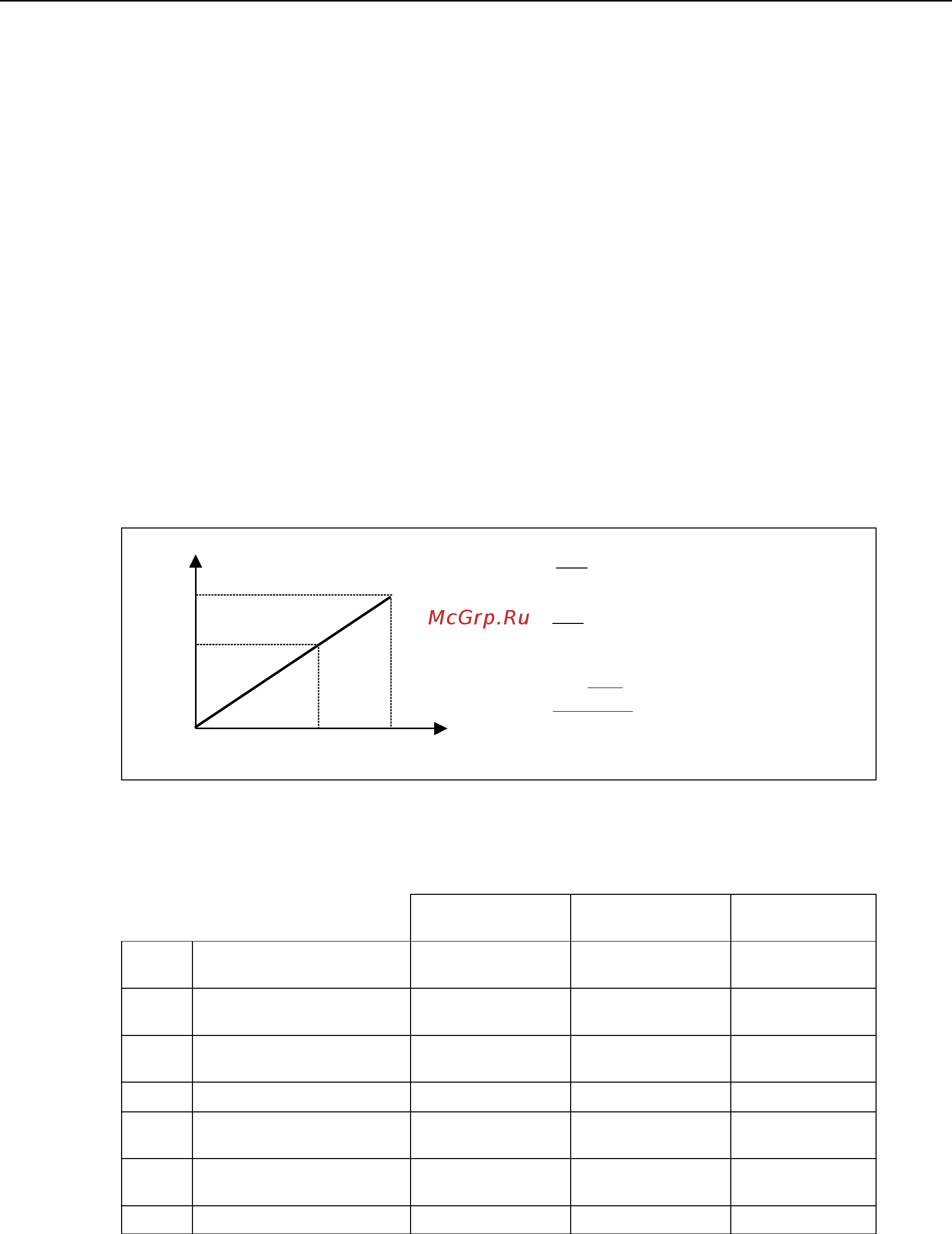

Рис. 3-25 Характеристика U/f
Таблица 3-8 Пример 1LA7060-4AB10
Соединение
треугольником
Характеристика
87 Гц
Соединение
звездой
P0304 Номинальное напряжение
двигателя
230 В 400 В 400 В
P0305 Номинальный ток
двигателя
0.73 A 0.73 A 0.42 A
P0307 Номинальная мощность
двигателя
120 Вт 207 Вт 120 Вт
P0308
Cos
0.75 0.75 0.75
P0310 Номинальная частота
двигателя
50 Гц 87 Гц 50 Гц
P0311 Номинальная скорость
двигателя
1350 мин
-1
2460 мин
-1
1350 мин
-1
P0314 Пары полюсов двигателя 2 2 2
ПО для ввода в эксплуатацию STARTER, в отличие от устройств управления BOP,
AOP или инструмента для ввода в эксплуатацию DriveMonitor это быстрый ввод в
эксплуатации с использованием масок, ориентированный в первую очередь на
новичков в работе с MICROMASTER. BOP, AOP и DriveMonitor, напротив, предлагают
во взаимодействии с преобразователем ориентированный на параметры быстрый
ввод в эксплуатацию, осуществляемый с помощью мастер
а чер
ез древовидное
меню.
