3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
242
3.23.1.5 Ограничение тока (Imax-регулятор)
Область параметров: P1340 – P1346
r0056 Bit 13
Предупреждения A0501
Ошибки F0001
Номер функциональной схемы: FP6100
Для недопущения перегрузок в режиме работы U/f-характеристика у
преобразователя есть токоограничительный регулятор (Imax-регулятор, см. рис. 3-
105). Такой регулятор защищает преобразователь или двигатель от длительной
перегрузки за счет автоматического уменьшения выходной частоты преобразователя
на f
Imax
(r1343) или выходного напряжения преобразователя на U
Imax
(r1344).
Понижение снимает нагрузку от преобразователя и защищает от постоянных
повреждений.

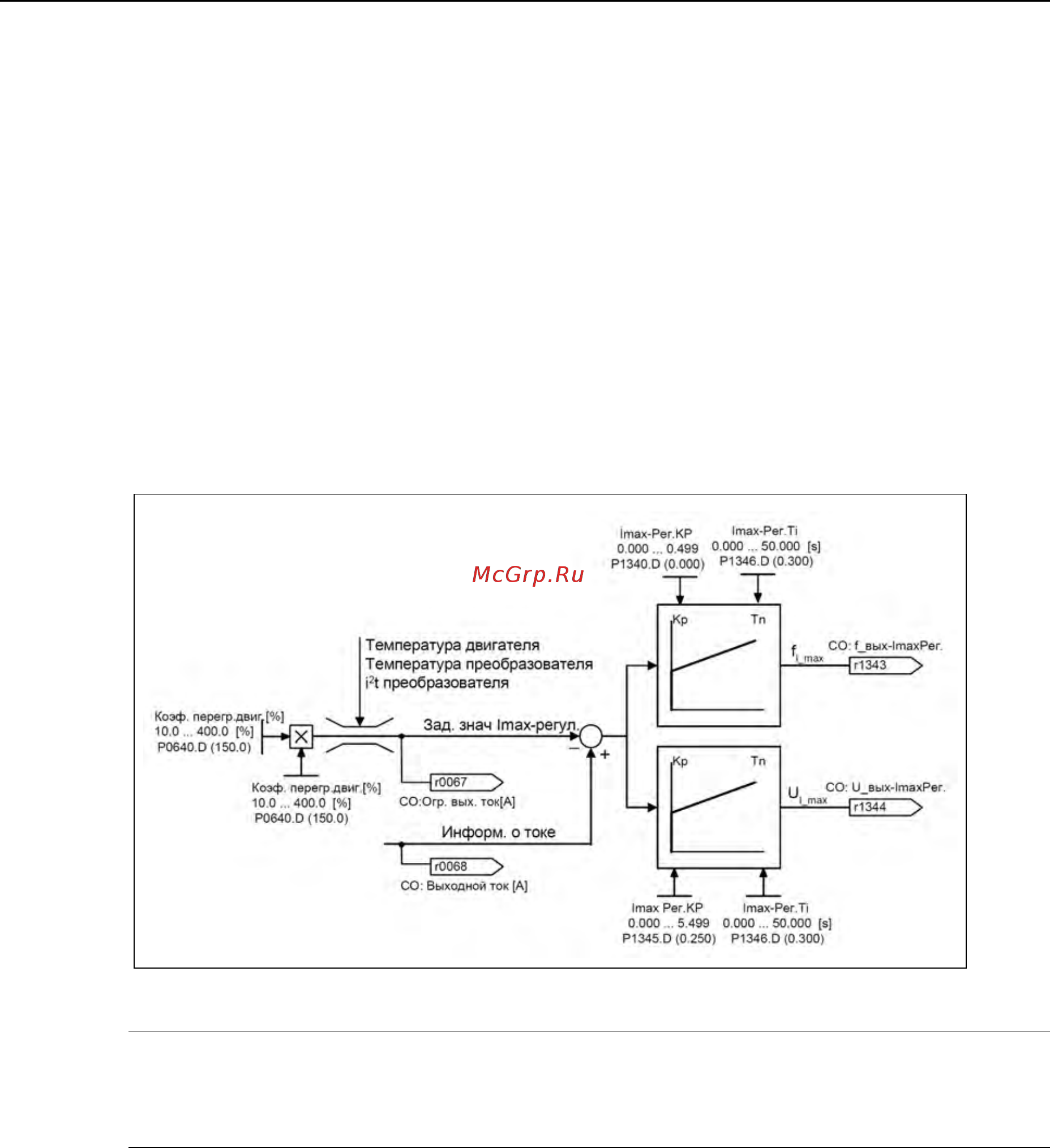

Рис. 3-100 Регулятор Imax
УКАЗАНИЕ
Понижение частоты снижает нагрузку только в том случае, если нагрузка
уменьшается на низких скоростях (к примеру, квадратичная характеристика
момента/скорости рабочей машины.
