3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
188
ВЫКЛ3
Характеристика торможения ВЫКЛ3, за исключением собственного времени
торможения по рампе ВЫКЛ3 P1135, идентична ВЫКЛ1. При падении выходной
частоты ниже значения параметра P2167 и по истечении времени P2168, импульсы
инвертора гасятся как при команде ВЫКЛ1.
t
P2168
t
P2167
Работа
фкт
f
ВЫКЛ3
P1082
f
max
r0052Bit02
P1135
P1082
P1135
2
3,down
t
f
ВЫКЛ
t
down,ВЫКЛ3
Гашение
имп.
f
2

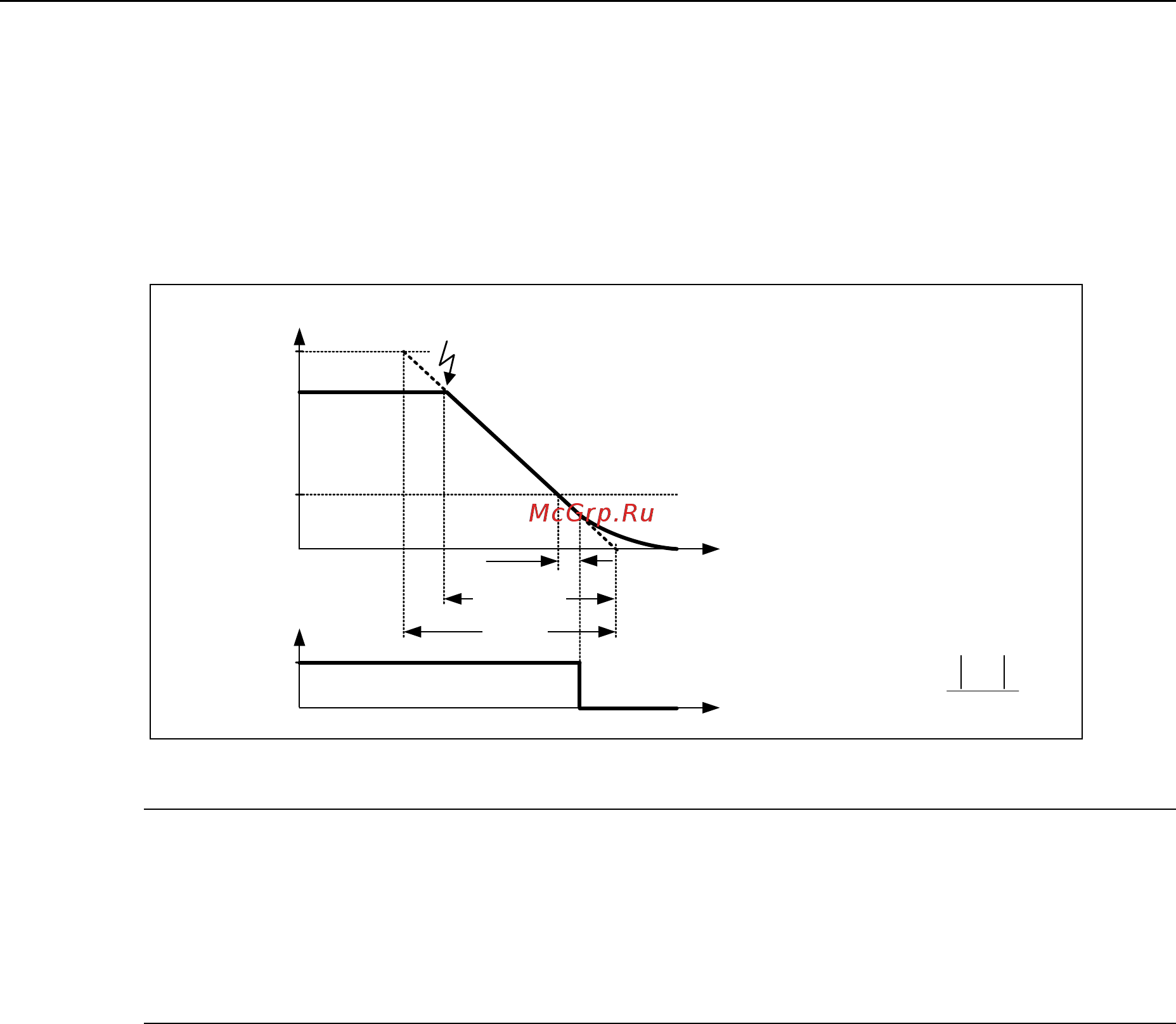

Рис. 3-66 ВЫКЛ3
УКАЗАНИЕ
ВЫКЛ3 может задаваться через самые разные источники команд через BICO-
параметры P0848 (BI: 1-ый ВЫКЛ3) и P0849 (BI: 2-ой ВЫКЛ3).
ВЫКЛ3 возбуждается низким уровнем сигнала.
При одновременном выборе разных источников ВЫКЛ действует следующий
приоритет: ВЫКЛ2 (макс. приоритет) – ВЫКЛ3 – ВЫКЛ1
