3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
246
MICROMASTER 440 с векторным управлением без датчика фактического значения
скорости в области низких частот обладает следующими особенностями,
отличающими его от других преобразователей частоты:
регулируемый режим до 1 Гц
запуск в регулируемом режиме (непосредственно после возбуждения привода)
проход через диапазон малых частот (0 Гц) в регулируемом режиме
f
t
P1755
собратной
связью
безобратной
связи
Пуск
f
t
собратной
связью
безобратной
связи
Прохождениечерезноль
P1755
P1755

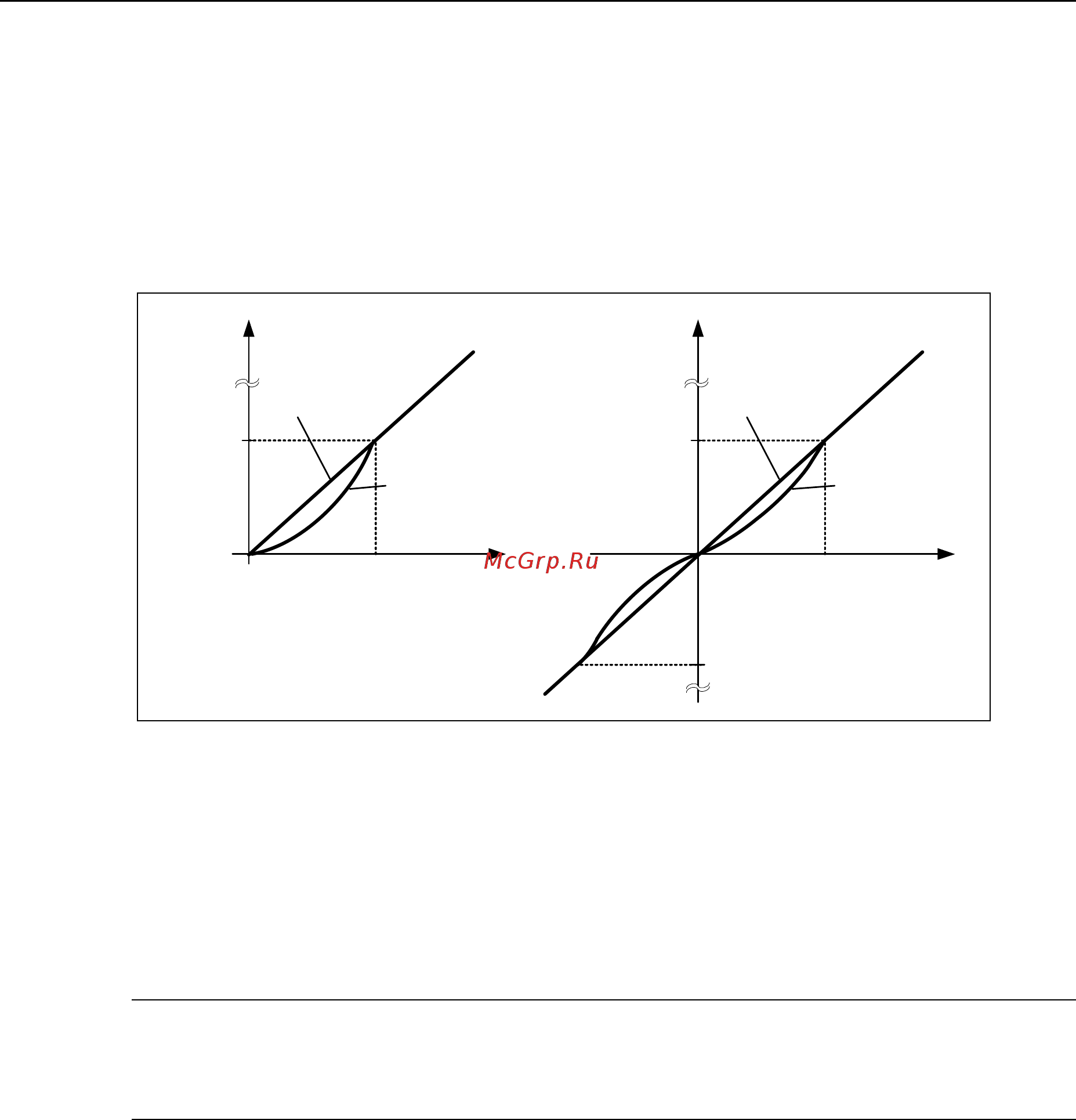

Рис. 3-103 Пуск и прохождение 0 Гц в регулируемом режиме
Благодаря регулируемому режиму приблизительно до 1 Гц (возможность установки
через параметр P1755), а также возможности прямого регулируемого запуска или
реверсирования при 0 Гц (возможность установки через параметр P1750),
открываются следующие преимущества:
процесс переключения в рамках регулирования не нужен (плавная
характеристика, без провалов частоты)
возможно длительное управление по скорости/моменту приблизительно до 1 Гц
УКАЗАНИЕ
При регулируемом реверсировании или регулируемом пуске от 0 Гц учитывать, что
при длительном ожидании (> 2 с или > P1758) в диапазоне 0 Гц регулятор
автоматически переключается из регулируемого в управляемый режим.
