3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
216
t
t
f
1
‐регуляторактивен
V
DC_max
t
V
DC
r1242
0
r0056 Bit 14
f
f
фкт
зад
A0911

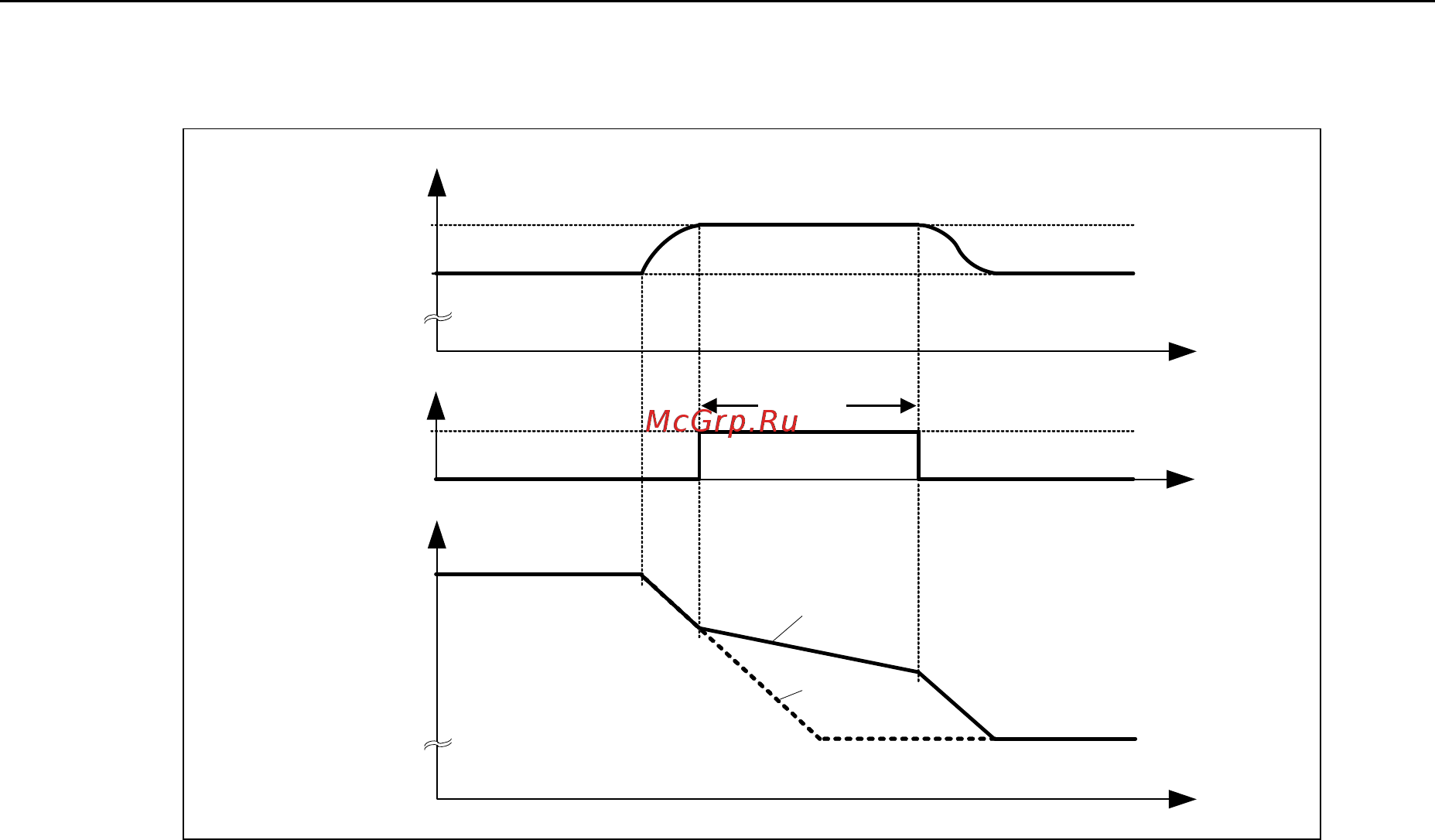

Рис. 3-83 Регулятор Vdc_max
Если же, напротив, выходная частота через Vdc_max-регулятор увеличивается (к
примеру, при стационарной генераторной нагрузке), то внутренний контроль
преобразователя отключает Vdc_max-регулятор и выводится предупреждение
A0910. Если генераторная нагрузка сохраняется, то для защиты генератора следует
ошибка F0002.
Наряду с регулированием промежуточного контура, регулятор Vdc_max
поддерживает переходный режим скорости в конце процесса разгона. В первую
очередь это имеет ме
сто тогда,
когда имеет место перерегулирование и двигатель
из-за этого кратковременно переходит в генераторный режим (гасящее действие).
Автоматический подъем рампы торможения (см. рис. 3-83) может противоречить
цели приложения. В частности, для позиционирующих приводов или подъемных
механизмов такое поведение является нежелательным. Посредством отключения
регулятора Vdc-max (P1240 = 0) и активации следующих функций можно и дальше
избегать перенапряжени
я в промежу
точном контуре:
Увеличение рампы торможения (P1121)
Активация смешанного тормоза (P1236) или реостатного тормоза (P1230)
