ASRock Fatal1ty X99 Professional/3.1 [183/224] スマートスイッチ
![ASRock Fatal1ty X99 Professional/3.1 [183/224] スマートスイッチ](/views2/1686125/page183/bgb7.png)
日本語
178 179
Fatal1ty X99 Professional/3.1 Series
1.5

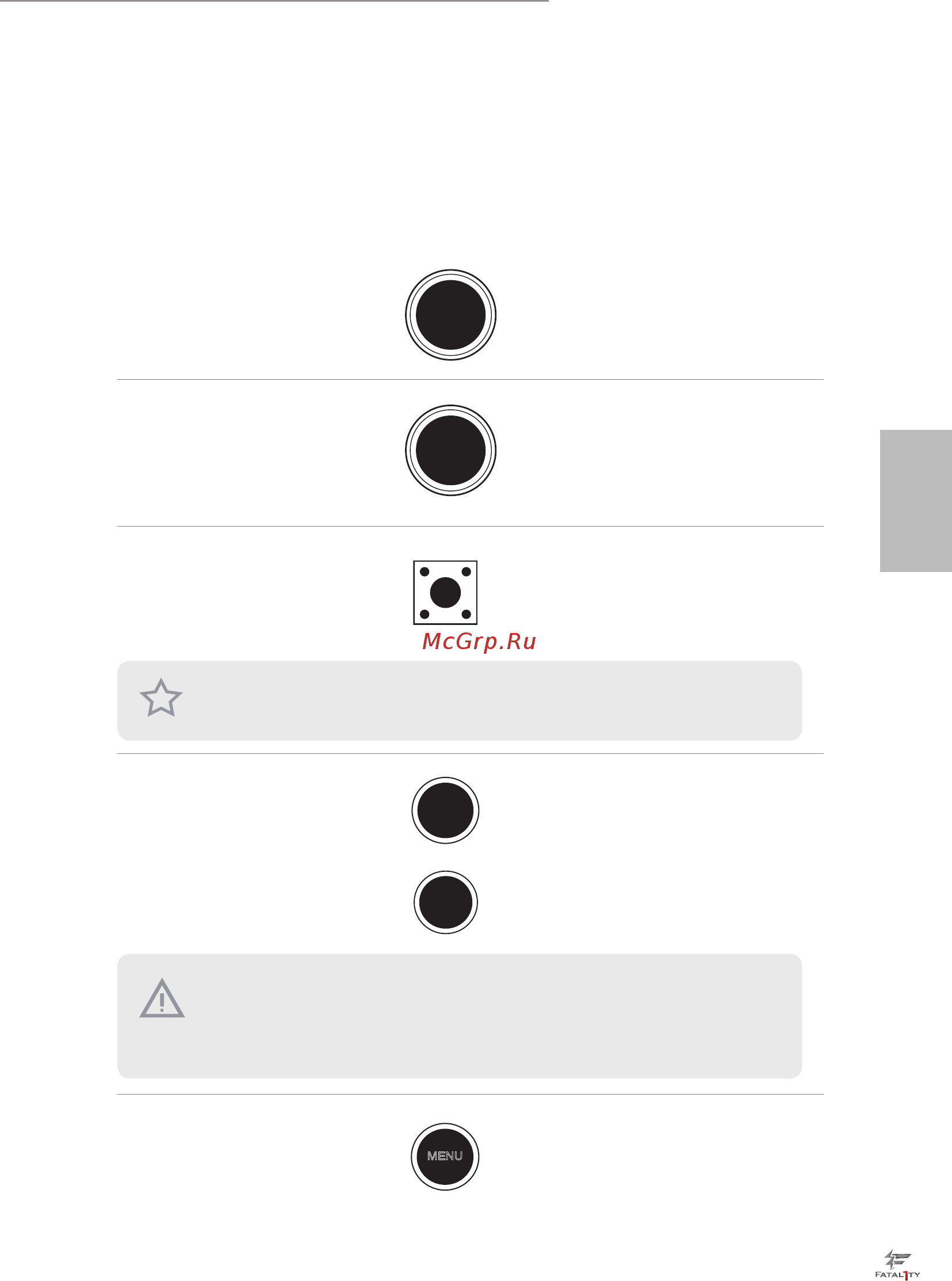

スマ ートスイッチ
このマザーボードには次の 11 のスマートスイッチが装備されています : 電源ス
イッチ、リセットスイッチ、CMOS クリアスイッチ、ラピッド OC ボタン、メニューボタン、
PCIe オン /オフスイッチ、低 速 モ ードスイッチ、BIOS 選択スイッチ、および、LN2 モー
ドスイッチ 、ダイレクトキーボタン。
電 源スイッチ
(PWR)
（p.1、No. 34 参照）
電源スイッチで、システム
を素早くオン / オフにでき
ます。
リセ ット ス イッ チ
(RST)
（p.1、No. 35 参照）
リセットスイッチで、シス
テムを素 早くリセットでき
ます。
クリア CMOS スイッチ
(CLRCBTN1)
（p.4、No. 13 参照）
クリア CMOS スイッチで、
CMOS 値 を 素 早 くクリ ア
できます。
+ / - ラピ ッド OC ボ
タン
（マイナス :p.1、No. 10 参照）
（プラス :p.1、No. 9 参照）
+ / - ラピ ッド OC ボタンを
使って、ラピッド OC 内の
OC 周波数を迅速かつ容
易に調 整できます。
メニューボタン
（メニュー :p.1、No. 11
参照）
メニューボタンを使って、
日付 / 時刻、温度、および、
電圧情報を素早く切り替
えることができます。
Power
Reset
この機能が動作するのは、コンピュータの電源をオフにして、電源供給を切断した場合
だけです。
このオーバークロック挙動は、メモリ容量、サーマルソリューションなど、システム設定に
よって異なります。オーバークロックすると、システムの 安 定 性 に影 響したり、コンポーネ
ントやデバイスが破損することがあります。 弊社では、オーバークロックによる破損の責
任は負いかねますのでご了承ください。
+
-
MENU
