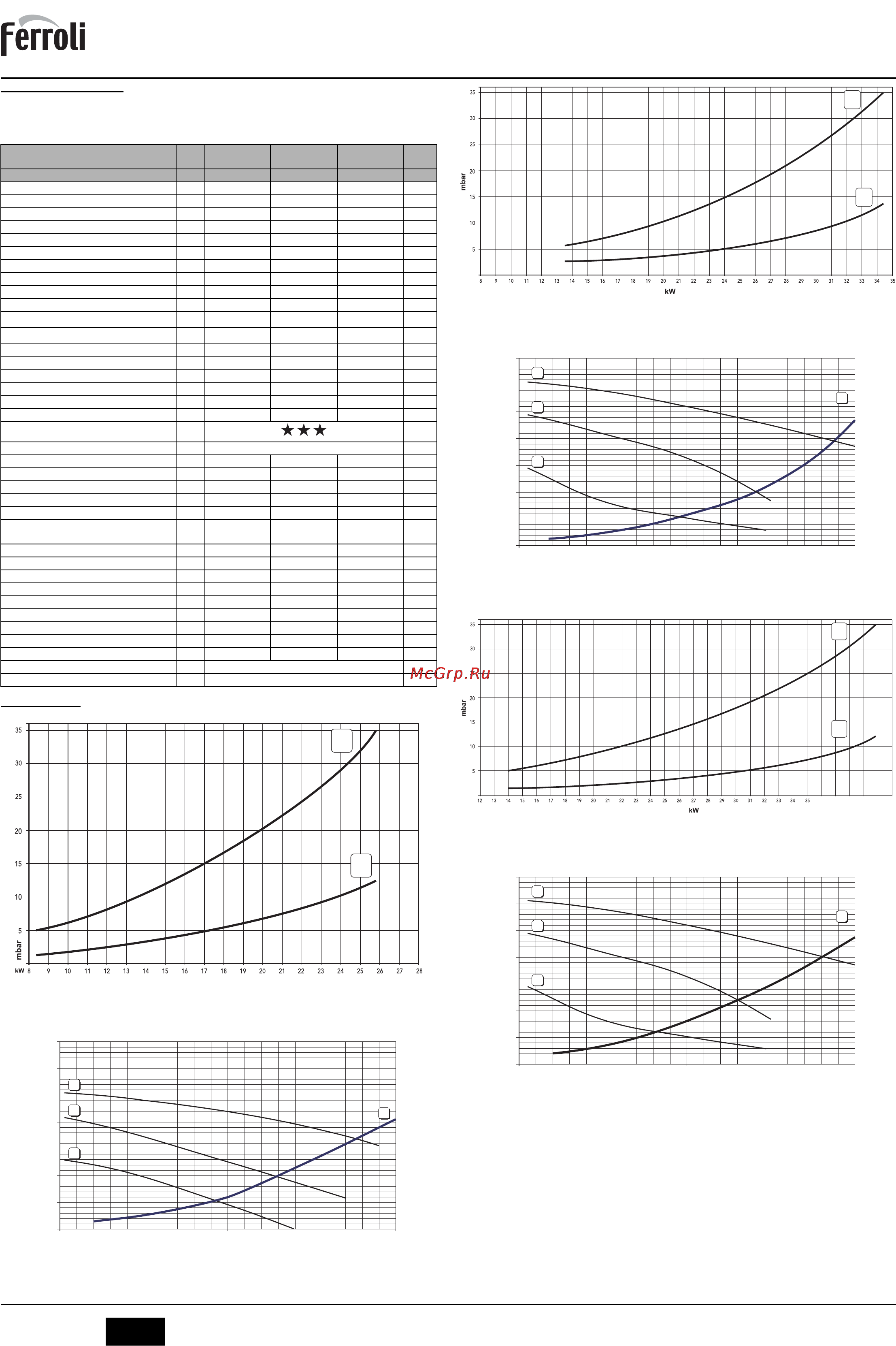

Ferroli DIVATOP MICRO F (WF) [10/88] Divatop micro f
![Ferroli DIVATOP MICRO F (WF) [10/88] Divatop micro f](/views2/1072616/page10/bga.png)
DIVAtop MICRO F
10
IT
cod. 3540S261 - 02/2010 (Rev. 00)
5.2 Tabella dati tecnici
Nella colonna a destra viene indicata l’abbreviazione utilizzata nella targhetta dati tecnici.
5.3 Diagrammi
fig. 33 - Diagramma pressione/potenza DIVAtop MICRO F 24
A GPL
B METANO
fig. 34 - Perdite di carico / prevalenza circolatori DIVAtop MICRO F 24
A Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
fig. 35 - Diagramma pressione/potenza DIVAtop MICRO F 32
A GPL
B METANO
fig. 36 - Perdite di carico / prevalenza circolatori DIVAtop MICRO F 32
A Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
fig. 37 - Diagramma pressione/potenza DIVAtop MICRO F 37
A GPL
B METANO
fig. 38 - Perdite di carico / Prevalenza circolatori DIVAtop MICRO F 37
A Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
DIVAtop MICRO
F 24
DIVAtop MICRO
F 32
DIVAtop MICRO
F 37
Dato Unità Valore Valore Valore
Portata termica max kW 25.8 34.4 39.7 (Q)
Portata termica min kW 8.3 11.5 14.0 (Q)
Potenza Termica max riscaldamento kW 24.0 32.0 37.0 (P)
Potenza Termica min riscaldamento kW 7.6 10.6 12.9 (P)
Potenza Termica max sanitario kW 24.0 32.0 37.0
Potenza Termica min sanitario kW 7.6 10.6 12.9
Ugelli bruciatore G20 n° x Ø 11 x 1.35 15 x 1.35 17 x 1.35
Pressione gas alimentazione G20 mbar 20 20 20
Pressione max a valle valvola a gas (G20) mbar 12.0 12.0 12.0
Pressione min a valle valvola a gas (G20) mbar 1.5 1.5 1.5
Portata gas max G20
nm
3
/h
2.73 3.64 4.20
Portata gas min G20
nm
3
/h
0.88 1.22 1.48
Ugelli bruciatore G31 n° x Ø 11 x 0.79 15 x 0.79 17 x 0.79
Pressione gas alimentazione G31 mbar 37.0 37 37.0
Pressione max a valle valvola a gas (G31) mbar 35.0 35.0 35.0
Pressione min a valle valvola a gas (G31) mbar 5.0 5.0 5.0
Portata gas max G31 kg/h 2.00 2.69 3.10
Portata gas min G31 kg/h 0.65 0.90 1.10
Classe efficienza direttiva 92/42 EEC -
Classe di emissione NOx - 3 (<150 mg/kWh) (NOx)
Pressione max esercizio riscaldamento bar 3 3 3 (PMS)
Pressione min esercizio riscaldamento bar 0.8 0.8 0.8
Temperatura max riscaldamento °C 90 90 90 (tmax)
Contenuto acqua riscaldamento litri 1.0 1.2 1.5
Capacità vaso di espansione riscaldamento litri 8 10 10
Pressione precarica vaso di espansione riscalda-
mento
bar 1 1 1
Pressione max di esercizio sanitario bar 9 9 9 (PMW)
Pressione min di esercizio sanitario bar 0,25 0.25 0.25
Portata sanitaria
'
t 25°C l/min 13.7 18.3 21.2
Portata sanitaria
'
t 30°C l/min 11.4 15.2 17.6 (D)
Grado protezione IP X5D X5D X5D
Tensione di alimentazione V/Hz 230V/50Hz 230V/50Hz 230V/50Hz
Potenza elettrica assorbita W 110 135 150
Potenza elettrica assorbita sanitario W 110 135 150
Peso a vuoto kg 33 36 40
Tipo di apparecchio C12-C22-C32-C42-C52-C62-C72-C82-B22
PIN CE 0461BR0844
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
5
4
A
B
36 37 38 39 40 41
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
