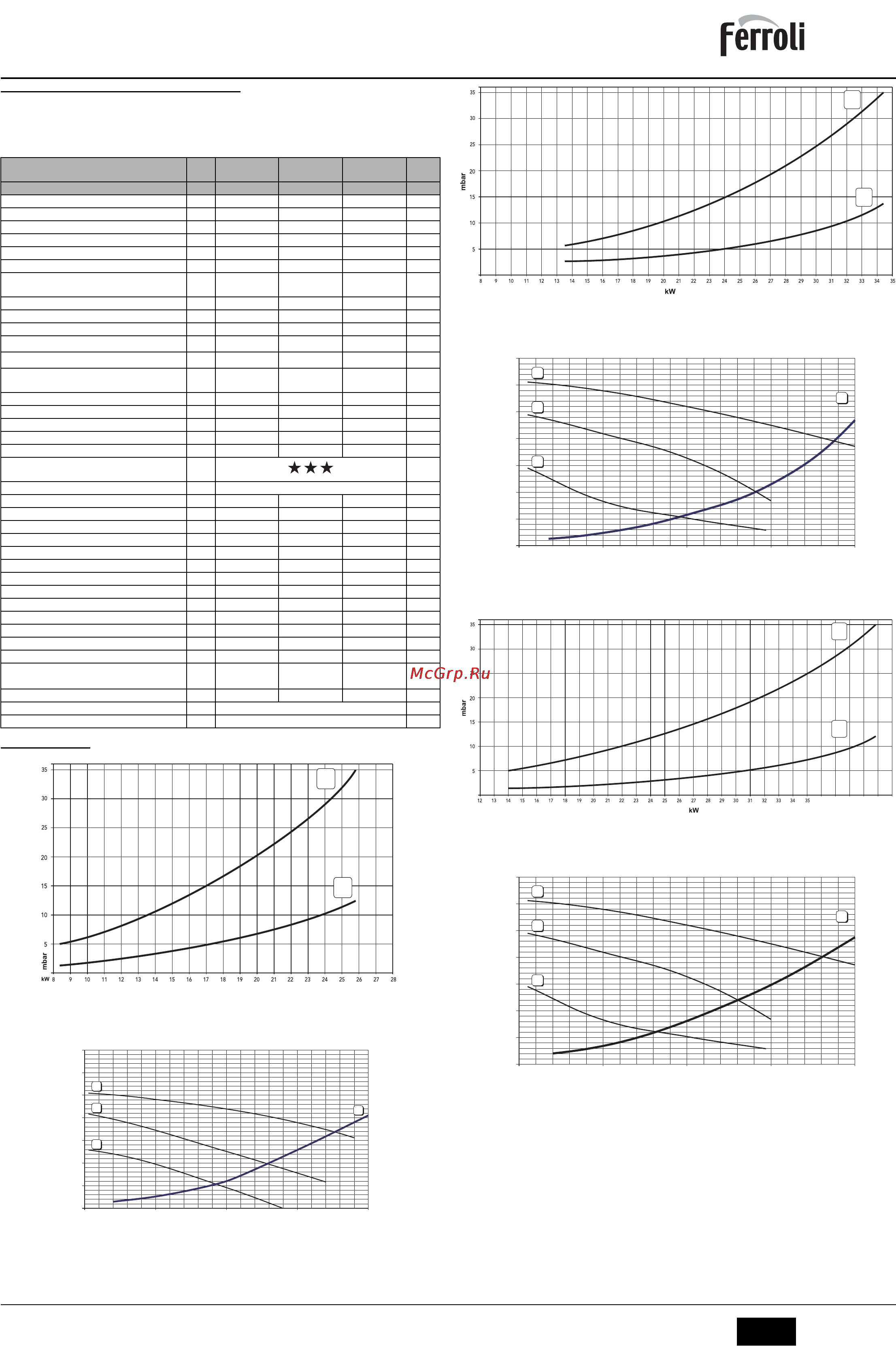

DIVAtop MICRO F
53
FR
cod. 3540S261 - 02/2010 (Rev. 00)
5.2 Tableau des caractéristiques techniques
Dans la colonne de droite est indiquée l'abréviation utilisée dans la plaque des caractéri-
stiques techniques.
5.3 Diagrammes
fig. 33 - Diagrammes pression - puissance DIVAtop MICRO F 24
A GPL
B GAZ NATUREL
fig. 34 - Pertes de charge / pression circulateurs DIVAtop MICRO F 24
A Pertes de charge chaudière
1 - 2 - 3 Vitesse circulateur
fig. 35 - Diagrammes pression - puissance DIVAtop MICRO F 32
A GPL
B GAZ NATUREL
fig. 36 - Pertes de charge / pression circulateurs DIVAtop MICRO F 32
A Pertes de charge chaudière
1 - 2 - 3 Vitesse circulateur
fig. 37 - Diagrammes pression/puissance DIVAtop MICRO F 37
A GPL
B GAZ NATUREL
fig. 38 - Pertes de charge / pression circulateurs DIVAtop MICRO F 37
A Pertes de charge chaudière
1 - 2 - 3 Vitesse circulateur
DIVAtop MICRO
F 24
DIVAtop MICRO
F 32
DIVAtop MICRO
F 37
Donnée Unité Valeur Valeur Valeur
Puissance thermique max kW 25.8 34.4 39.7 (Q)
Puissance thermique min kW 8.3 11.5 14.0 (Q)
Puissance thermique maxi chauffage kW 24.0 32.0 37.0 (P)
Puissance thermique mini chauffage kW 7.6 10.6 12.9 (P)
Puissance thermique maxi eau chaude sanitaire kW 24.0 32.0 37.0
Puissance thermique mini eau chaude sanitaire kW 7.6 10.6 12.9
Gicleurs brûleur G20
nbre x
Ø ;
11 x 1,35 15 x 1,35 17 x 1.35
Pression d'alimentation gaz G20 mbar 20 20 20
Pression gaz maxi en aval vanne à gaz (G20) mbar 12.0 12.0 12.0
Pression gaz mini en aval vanne à gaz (G20) mbar 1.5 1.5 1.5
Débit gaz à puissance maxi G20
nm
³
/h
2.73 3.64 4.20
Débit gaz à puissance mini G20
nm
³
/h
0.88 1.22 1.48
Gicleurs brûleur G31
nbre x
Ø ;
11 x 0,79 15 x 0,79 17 x 0.79
Pression d'alimentation gaz G31 mbar 37.0 37 37.0
Pression maxi en aval vanne à gaz (G31) mbar 35.0 35.0 35.0
Pression mini en aval vanne à gaz (G31) mbar 5.0 5.0 5.0
Débit gaz à puissance maxi G31 kg/h 2.00 2.69 3.10
Débit gaz à puissance mini G31 kg/h 0.65 0.90 1.10
Classe de rendement selon la directive européenne
92/42 EEC
-
Classe d'émission NOx - 3 (<150 mg/kWh) (NOx)
Pression maxi d'utilisation chauffage bar 3 3 3 (PMS)
Pression mini d'utilisation chauffage bar 0.8 0.8 0.8
Température maxi chauffage °C 90 90 90 (tmax)
Capacité eau installation chauffage litres 1.0 1.2 1.5
Capacité du vase d'expansion chauffage litres 8 10 10
Pression prégonflage vase d'expansion chauffage bar 1 1 1
Pression maxi d'alimentation eau chaude sanitaire bar 9 9 9 (PMW)
Pression mini d'alimentation eau chaude sanitaire bar 0,25 0.25 0.25
Débit d'eau chaude sanitaire à
'
t 25 °C l/min 13.7 18.3 21.2
Débit d'eau chaude sanitaire à
'
t 30 °C l/min 11.4 15.2 17.6 (D)
Degré de protection IP X5D X5D X5D
Tension d'alimentation V/Hz 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz
Puissance électrique consommée W 110 135 150
Puissance électrique consommée eau chaude
sanitaire
W 110 135 150
Poids à vide kg 33 36 40
Type d'appareil C12-C22-C32-C42-C52-C62-C72-C82-B22
PIN CE 0461BR0844
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
5
4
A
B
36 37 38 39 40 41
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
