DIVAtop MICRO F
56
RO
cod. 3540S261 - 02/2010 (Rev. 00)
• În următoarele 120 de secunde pe afiúaj apare FH, care indică ciclul de evacuare a
aerului din instalaĠia de încălzire.
• În timpul primelor 5 secunde, pe afiúaj apare, de asemenea, versiunea software a
cartelei.
• DeschideĠi robinetul de gaz din amonte de centrală.
•După ce dispare mesajul FH, centrala esta gata să funcĠioneze automat de fiecare
dată când deschideĠi robinetul de apă caldă sau când există o cerere la termostatul
de cameră.

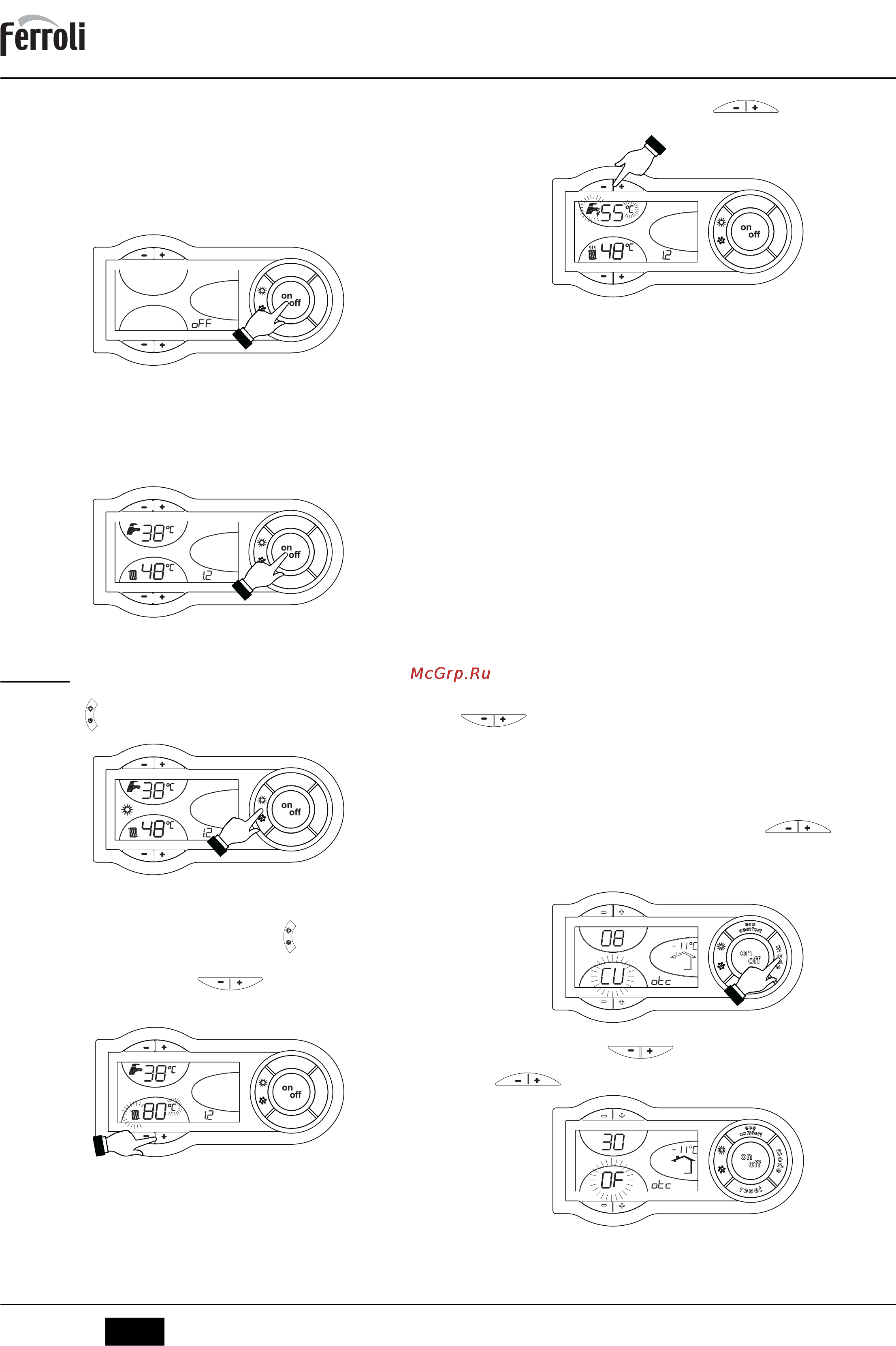

Stingerea centralei
ApăsaĠi pe tasta on/off (det. 9 - fig. 1) timp de 1 secundă.
fig. 7 - Stingerea centralei
Când centrala este oprită, cartela electronică mai este încă alimentată cu energie electri-
că.
Este dezactivată funcĠionarea circuitului de apă caldă menajerăúi a circuitului de încăl-
zire. Rămâne activ sistemul antiîngheĠ.
Pentru a porni din nou centrala, apăsaĠi din nou pe tasta on/off (det. 9 fig. 1) timp de 1
secundă.
fig. 8
Centrala esta pregătită pentru func
Ġionare imediat, de fiecare dat
ă când deschideĠi robi-
netul de apă caldă menajeră sau când există o cerere la termostatul de cameră.
2.4 Reglările
Comutarea Vară/Iarnă
ApăsaĠi pe tasta (det. 6 - fig. 1) timp de 1 secundă.
fig. 9
Pe afiúaj se activează simbolul Vară (det. 27 - fig. 1): centrala va prepara numai apă cal-
dă menajeră. Rămâne activ sistemul antiîngheĠ.
Pentru a dezactiva modul Vară, apăsaĠi din nou pe tasta (det. 6 - fig. 1) timp de 1 se-
cundă.
Reglarea temperaturii în circuitul de încălzire
Cu ajutorul butoanelor pentru încălzire (det. 3 úi 4 - fig. 1) modificaĠi tem-
peratura de la un minim de 30°C la un maxim de 85°C; oricum, se recomandă ca centrala
să nu funcĠioneze la valori de temperatură mai mici de 45 °C.
fig. 10
Reglarea temperaturii în circuitul de apă menajeră
Cu ajutorul butoanelor pentru apă caldă menajeră (det. 1 úi 2 - fig. 1) mo-
dificaĠi temperatura de la un minim de 40°C la un maxim de 55°C.
fig. 11
Reglarea temperaturii ambientale (cu termostat ambiental opĠional)
StabiliĠi cu ajutorul termostatului ambiental temperatura dorită în interiorul încăperilor.
Dacă nu este prevăzută cu termostat ambiental, centrala asigură menĠinerea instalaĠiei
la temperatura dorită, stabilită pentru turul instalaĠiei.
Reglarea temperaturii ambientale (cu cronocomandă la distanĠă opĠională)
StabiliĠi cu ajutorul cronocomandei la distanĠă temperatura ambientală dorită în interiorul
încăperilor. Centrala va regla temperatura apei din instalaĠie în funcĠie de temperatura
ambientală reglată. În ceea ce priveúte funcĠionarea cu cronocomandă la distanĠă, con-
sultaĠi manualul de utilizare.
Selectarea ECO/COMFORT
Aparatul este dotat cu o funcĠie care asigură o viteză ridicată de preparare a apei calde
menajere úi un confort maxim pentru utilizator. Când dispozitivul este activat (modul
COMFORT), temperatura apei din centrală este menĠinută, permiĠând aúadar ca apa cal-
dă să fie disponibilă imediat, la ieúirea din centrală, la deschiderea robinetului, evitându-
se timpii de aúteptare.
Dispozitivul poate fi dezactivat de către utilizator (modul ECO) apăsând tasta eco/
comfort (det. 7 - fig. 1). Pentru a activa modul COMFORT apăsaĠi din nou pe tasta ECO/
COMFORT (det. 7 - fig. 1).
Temperatură variabilă
Când e instalată sonda externă (opĠional), pe afiúajul panoului de comandă (det. 5 -
fig. 1) se vede temperatura externă curentă detectată de sondă. Sistemul de reglare al
centralei lucrează cu “Temperatură variabilă”. În acest mod, temperatura din instalaĠia
de încălzire este reglată în funcĠie de condiĠiile climatice externe, astfel încât să se ga-
ranteze un confort ridicat úi economie de energie tot anul. În special când creúte tempe-
ratura externă se reduce temperatura din turul instalaĠiei, în funcĠie de o anumită “curbă
de compensare”.
Cu reglarea Temperatură Variabilă, temperatura setată cu ajutorul tastelor încălzire
(det. 3 úi 4 - fig. 1) devine temperatura maximă din turul instalaĠiei. Se re-
comandă să se regleze la valoarea maximă pentru a permite sistemului să regleze total
intervalul util de funcĠionare.
Centrala trebuie reglată în faza de instalare de personal calificat. Utilizatorul poate efec-
tua oricum eventuale modificări pentru îmbunătăĠirea confortului.
Curba de compensare úi deplasarea curbelor
Apăsând o dată pe tasta det. 10 - fig. 1, apare curba de compensare curentă ( fig. 12) úi
poate fi modificată cu ajutorul tastelor apă caldă menajeră (det. 1 úi 2 -
fig. 1).
ReglaĠi curba dorită de la 1 la 10 în funcĠie de caracteristică (fig. 14).
Reglând curba la 0, reglarea Temperatură Variabilă este dezactivată.
fig. 12 - Curba de compensare
Apăsând pe tastele încălzire (det. 3 úi 4 - fig. 1) se ajunge la deplasarea
paralelă a curbelor (fig. 15), care poate fi modificată cu ajutorul tastelor apă caldă me-
najeră (det. 1 úi 2 - fig. 1).
fig. 13 - Deplasarea paralelă a curbelor
Apăsând din nou pe tasta det. 10 - fig. 1, se iese din modul de reglare a curbelor paralele.
