DIVAtop MICRO F
21
ES
cod. 3540S261 - 02/2010 (Rev. 00)

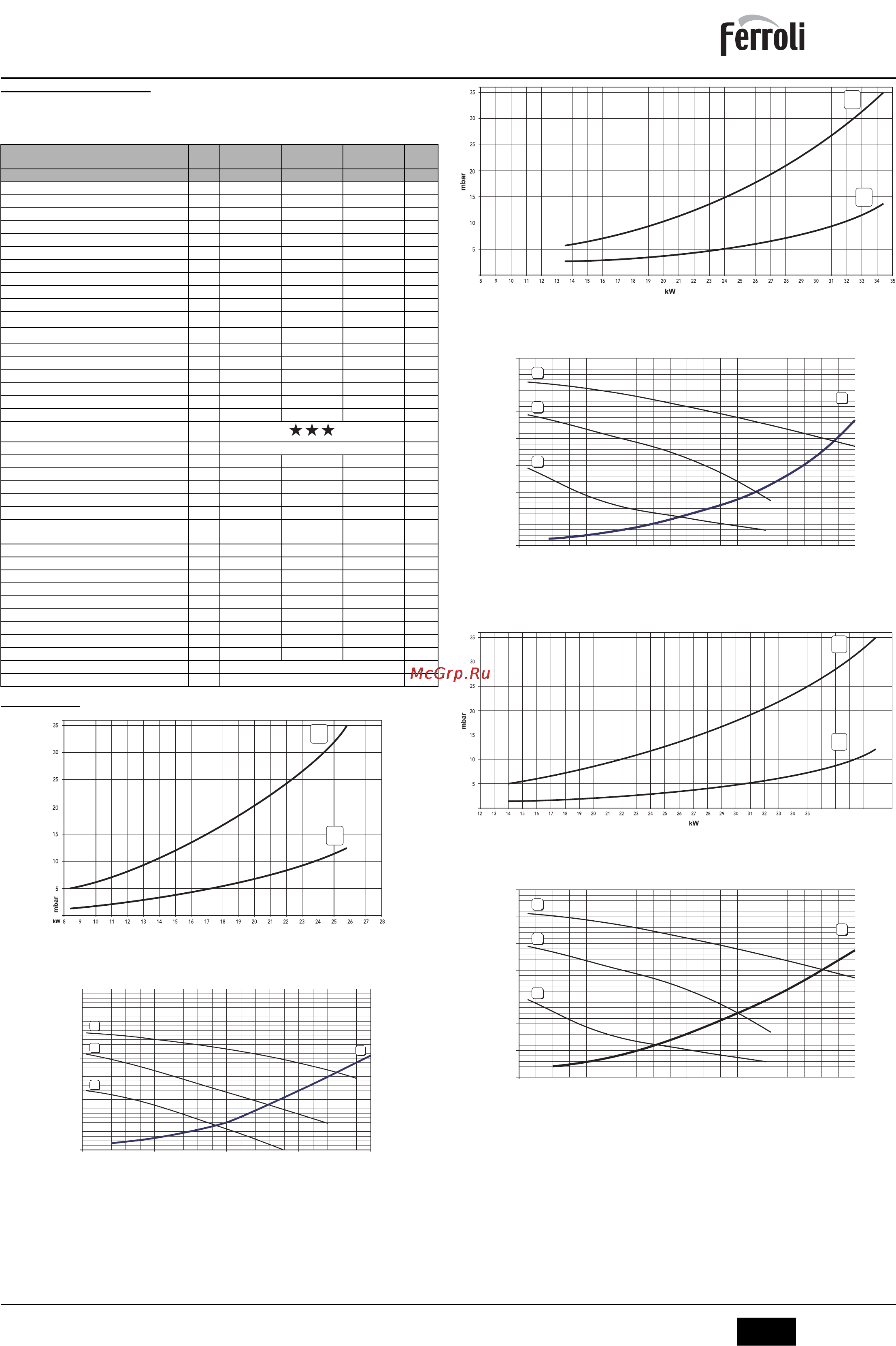

5.2 Tabla de datos técnicos
En la columna de la derecha se indica la abreviatura utilizada en la placa de datos técnicos.
5.3 Diagramas
fig. 33 - Diagrama presión / potencia DIVAtop MICRO F 24
A GLP
ota METANO
fig. 34 - Pérdidas de carga / carga hidrostática de las bombas de circulación DIVAtop MICRO F 24
A Pérdidas de cargas de la caldera
1 - 2 - 3 Velocidad de la bomba de circulación
fig. 35 - Diagrama presión / potencia DIVAtop MICRO F 32
A GLP
B METANO
fig. 36 - Pérdidas de carga / carga hidrostática de las bombas de circulación DI-
VAtop MICRO F 32
A Pérdidas de cargas de la caldera
1 - 2 - 3 Velocidad de la bomba de circulación
fig. 37 - Diagrama presión / potencia DIVAtop MICRO F 37
A GLP
B METANO
fig. 38 - Pérdidas de carga / carga hidrostática de las bombas de circulación DI-
VAtop MICRO F 37
A Pérdidas de cargas de la caldera
1 - 2 - 3 Velocidad de la bomba de circulación
DIVAtop MICRO
F 24
DIVAtop MICRO
F 32
DIVAtop MICRO
F 37
Dato Unidad Valor Valor Valor
Capacidad térmica máx kW 25.8 34.4 39.7 (Q)
Capacidad térmica mín kW 8.3 11.5 14.0 (Q)
Potencia térmica máx. en calefacción kW 24.0 32.0 37.0 (P)
Potencia térmica mín. en calefacción kW 7.6 10.6 12.9 (P)
Potencia térmica máx. en sanitario kW 24.0 32.0 37.0
Potencia térmica mín. en sanitario kW 7.6 10.6 12.9
Inyectores quemador G20 n° x ø; 11 x 1,35 15 x 1,35 17 x 1.35
Presión de alimentación del gas G20 mbar 20 20 20
Presión máxima después de la válvula de gas (G20) mbar 12.0 12.0 12.0
Presión mínima después de la válvula de gas (G20) mbar 1.5 1.5 1.5
Caudal máximo de gas G20
nm
3
/h
2.73 3.64 4.20
Caudal mínimo de gas G20
nm
3
/h
0.88 1.22 1.48
Inyectores quemador G31 n° x ø; 11 x 0,79 15 x 0,79 17 x 0.79
Presión de alimentación del gas G31 mbar 37.0 37 37.0
Presión máxima después de la válvula de gas (G31) mbar 35.0 35.0 35.0
Presión mínima después de la válvula de gas (G31) mbar 5.0 5.0 5.0
Caudal máximo de gas G31 kg/h 2.00 2.69 3.10
Caudal mínimo de gas G31 kg/h 0.65 0.90 1.10
Clase de eficiencia según directiva 92/42 CE -
Clase de emisión NOx - 3 (<150 mg/kWh) (NOx)
Presión máxima de funcionamiento en calefacción bar 3 3 3 (PMS)
Presión mínima de funcionamiento en calefacción bar 0.8 0.8 0.8
Temperatura máxima de calefacción °C 90 90 90 (tmáx)
Contenido de agua del circuito de calefacción litros 1.0 1.2 1.5
Capacidad vaso de expansión calefacción litros 8 10 10
Presión de precarga del vaso de expansión de la
calefacción
bar111
Presión máxima de funcionamiento en sanitario bar 9 9 9 (PMW)
Presión mínima de funcionamiento en sanitario bar 0,25 0.25 0.25
Caudal de agua sanitaria
'
t 25 °C l/min 13.7 18.3 21.2
Caudal de agua sanitaria
'
t 30 °C l/min 11.4 15.2 17.6 (D)
Grado de protección IP X5D X5D X5D
Tensión de alimentación V/Hz 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz
Potencia eléctrica absorbida W 110 135 150
Potencia eléctrica absorbida en sanitario W 110 135 150
Peso sin carga kg 33 36 40
Tipo de aparato C12-C22-C32-C42-C52-C62-C72-C82-B22
PIN CE 0461BR0844
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
5
4
A
B
36 37 38 39 40 41
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
