DIVAtop MICRO F
46
FR
cod. 3540S261 - 02/2010 (Rev. 00)
• Pendant les 120 secondes qui suivent, l'afficheur visualise FH (cycle de purge de
l'air du circuit de chauffage).
• Pendant les 5 premières secondes, l'afficheur visualise également la version du lo-
giciel de la carte.
• Ouvrir le robinet du gaz en amont de la chaudière.
• Dès que l'indication FH disparaît, la chaudière est prête à fonctionner automatique-
ment chaque fois que l'on prélève de l'eau chaude sanitaire ou en présence d'une
demande de la part du thermostat d'ambiance.

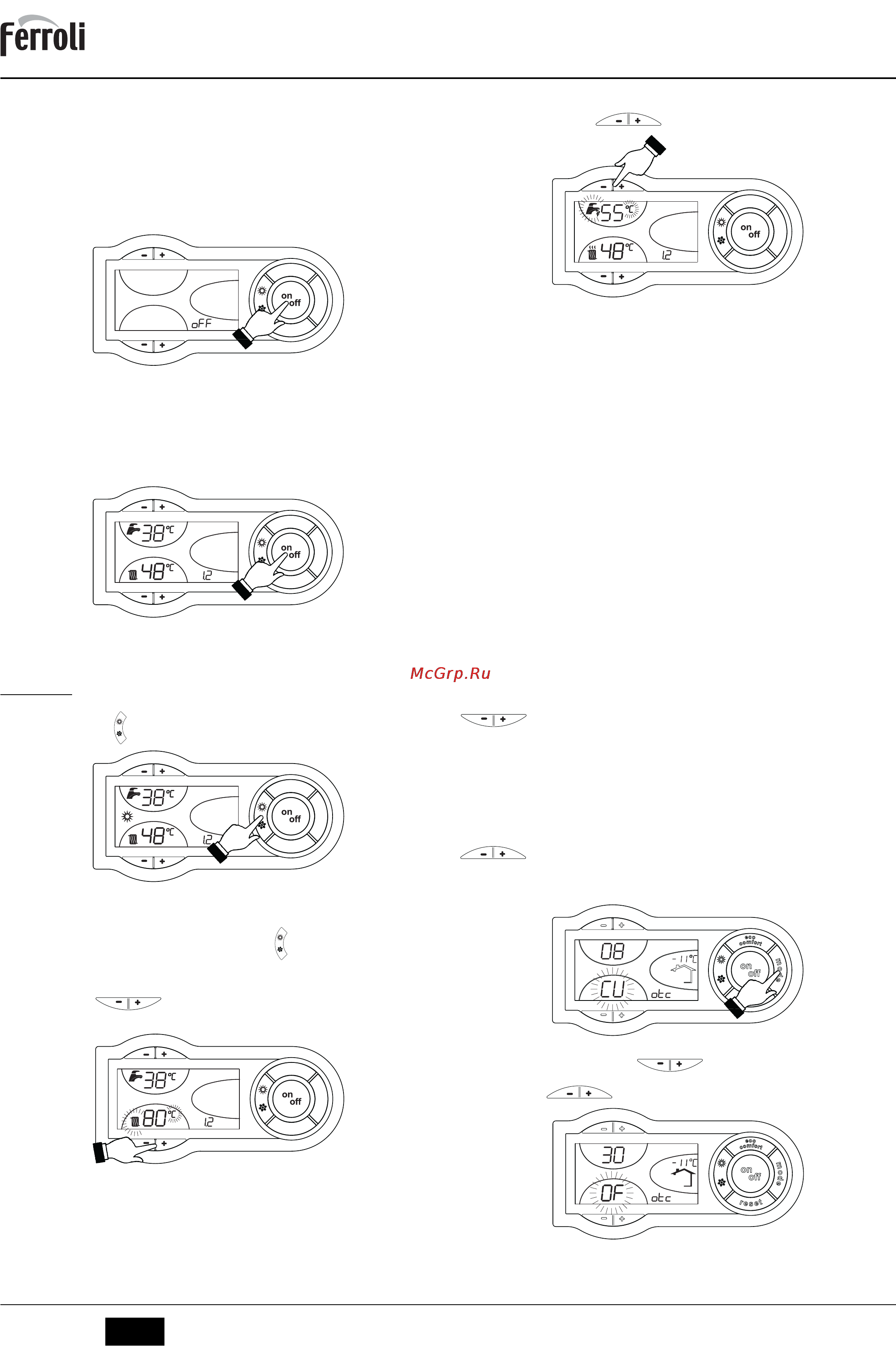

Extinction de la chaudière
Appuyer sur la touche on/off (rep. 9 - fig. 1) pendant 1 seconde.
fig. 7 - Extinction de la chaudière
Quand la chaudière est éteinte, la carte électronique est encore alimentée en énergie
électrique.
Le fonctionnement de l'eau chaude sanitaire et du chauffage est désactivé. Le système
hors-gel reste actif.
Pour rallumer la chaudière, appuyer à nouveau sur la touche on/off (rep. 9 fig. 1) pen-
dant 1 seconde.
fig. 8
La chaudière est prête à fonctionner immédiatement chaque fois que l'on prélève de
l'eau chaude sanitaire ou en présence d'une demande de la part du thermostat d'am-
biance.
2.4 Réglages
Commutation Été/Hiver
Appuyer sur la touche (rep. 6 - fig. 1) pendant 1 seconde.
fig. 9
L'afficheur montre le symbole Été (rep. 27 - fig. 1) : la chaudière ne fournira que de l'eau
chaude sanitaire. Le système hors-gel reste actif.
Pour désactiver le mode Été, réappuyer sur la touche (rep. 6 - fig. 1) pendant 1 se-
conde.
Réglage de la température de chauffage
Pour régler la température entre 30° C (minimum) et 85° C (maximum), agir sur les tou-
ches du chauffage (rep. 3 et 4 - fig. 1) ; Toutefois, il est conseillé de ne pas
faire fonctionner la chaudière en dessous de 45 °C.
fig. 10
Réglage de la température de l'eau chaude sanitaire
Pour régler la température entre 40 °C (minimum) et 55 °C (maximum), agir sur les tou-
ches eau chaude sanitaire (rep. 1 et 2 - fig. 1).
fig. 11
Régulation de la température ambiante (par thermostat d'ambiance en option)
Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des
pièces. Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra la tem-
pérature dans l'installation à la consigne départ.
Régulation de la température ambiante (par chronocommande à distance en op-
tion)
Programmer à l'aide de la chronocommande à distance la température souhaitée à l'in-
térieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'instal-
lation en fonction de la température ambiante demandée. Pour le fonctionnement par
chronocommande à distance, se reporter au manuel d'utilisation spécifique.
Sélection Eco/Confort
L'appareil est doté d'une fonction qui garantit une vitesse élevée de débit d'ECS et un
confort optimal pour l'utilisateur. Lorsque le dispositif est en fonction (mode CONFORT),
l'eau contenue dans la chaudière est maintenue en température, ce qui permet d'obtenir
immédiatement l'eau chaude à la sortie de la chaudière, dès l'ouverture du robinet.
Le dispositif peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche
ECO/CONFORT (rep. 7 - fig. 1). Pour activer le mode CONFORT, réappuyer sur la tou-
che eco/confort (rep. 7 - fig. 1).
Température évolutive
Lorsqu'une sonde externe (option) est installée, l'afficheur du panneau de commande
(rep. 5 - fig. 1) montre la température extérieure actuelle mesurée par la sonde. Le sy-
stème de régulation de la chaudière travaille avec la "température évolutive”. Dans ce
mode, la température de l'installation chauffage est régulée en fonction des conditions
climatiques extérieures de manière à garantir un confort élevé et une économie d'éner-
gie pendant toute l'année. En particulier, lorsque la température extérieure augmente, la
température de départ installation diminue selon une “courbe de compensation” donnée.
Avec le réglage évolutif, la température programmée à l'aide des touches chauffage
(rep. 3 et 4 - fig. 1) devient la température maximum de départ installation.
Il est conseillé de régler la valeur maximale pour permettre au système de réguler la tem-
pérature sur toute la plage utile de fonctionnement.
La chaudière doit être réglée au cours de l'installation par un professionnel qualifié. Noter
que l'utilisateur pourra faire des adaptations ou ajustements éventuels pour améliorer le
confort.
Courbe de compensation et déplacement des courbes
Appuyer une fois sur la touche (rep. 10 - fig. 1) pour afficher la courbe de compensation
actuelle (fig. 12). Il est possible de la modifier à l'aide des touches eau chaude sanitaire
(rep. 1 et 2 - fig. 1).
Régler la courbe désirée de 1 à 10, selon la caractéristique (fig. 14).
Si la courbe est réglée sur 0, le réglage de la température évolutive est désactivé.
fig. 12 - Courbe de compensation
Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour passer au dé-
placement parallèle des courbes (fig. 15), qui peut être modifié à l'aide des touches eau
chaude sanitaire (rep. 1 et 2 - fig. 1).
fig. 13 - Déplacement parallèle des courbes
Réappuyer sur la touche fig. 1 (rep. 10 - ) pour quitter le mode de réglage des courbes
parallèles.
